双扭臂扭转弹簧五金弹性构件

　　日常做结构设计时，这类双扭臂扭转弹簧的应用场景其实覆盖了非常多细分领域，小到日用五金的翻盖结构、电器舱门的复位机构，大到工业设备的扭力缓冲组件、工装夹具的压紧回弹单元，都能看到这类构件的身影。它的核心作用是通过自身扭转变形储存弹性势能，在两个连接部件产生相对转动时提供反向扭力，实现部件复位、扭力加载、缓冲限位的功能，和常见的压缩、拉伸弹簧的受力方向完全不同，设计时的考量维度也有明显区别。

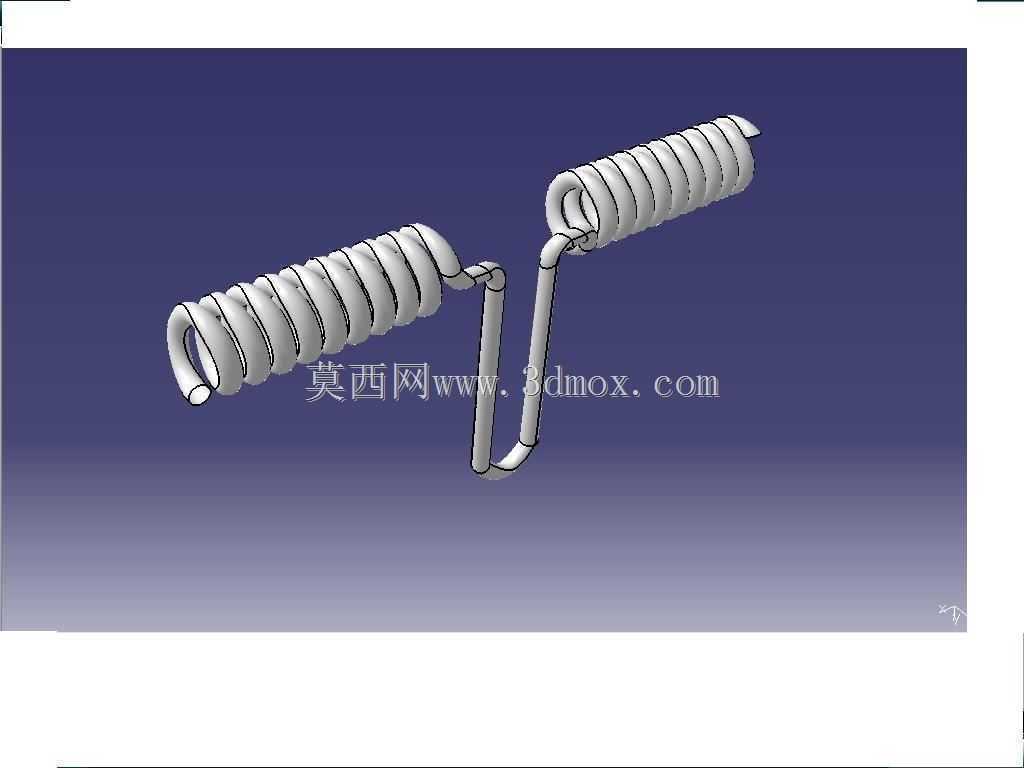

　　从结构设计思路来看，这款弹簧采用对称式双螺旋圈体布局，两个螺旋段通过中间的连接臂过渡，两端分别延伸出直臂式受力端，这种布局的优势在于可以同时对两个转动副提供均衡的扭力输出，避免单侧弹簧受力时产生的偏载问题。螺旋圈体的节距设计为无间隙密绕结构，在未受扭力状态下圈体之间紧密贴合，既可以保证扭转变形时圈体之间不会出现轴向窜动，也能在有限的安装空间内获得更多的有效圈数，提升弹性变形的行程范围。中间连接臂采用圆弧过渡弯折，避免了直角弯折带来的应力集中问题，在长期反复扭转受力的工况下，能有效降低弯折处的疲劳断裂风险，这也是很多新手建模时容易忽略的细节——如果直接做直角折弯，实际生产出来的弹簧在弯折处会存在残余应力，使用寿命会大幅缩短。

　　在安装边界的考量上，这类弹簧的螺旋段通常需要套装在定位销轴上，因此螺旋圈的内径尺寸需要和销轴直径保持合理的配合间隙，一般间隙控制在0.1到0.3毫米之间，间隙过小会导致弹簧扭转时和销轴产生卡滞，间隙过大则会让弹簧在工作时出现径向晃动，影响扭力输出的稳定性。两端的扭臂长度需要根据实际安装点位的转动行程来确定，扭臂的受力端通常会卡在对应部件的卡槽或者定位销上，建模时需要预留出扭臂的活动空间，避免部件转动时扭臂和周边结构产生干涉。从尺寸参数的匹配逻辑来说，弹簧的线径直接决定了能提供的最大扭力，线径越粗，相同扭转角度下输出的扭力越大，但对应的变形行程会越小，设计时需要根据实际需要的扭力值和转动角度来平衡线径、有效圈数、臂长这几个核心参数，不能盲目追求大扭力而忽略了变形行程的需求。

　　实际选型应用时，还要考虑弹簧的工作环境，如果是在有腐蚀的工况下使用，需要对应选择不锈钢材质的线材，如果是高频往复扭转的工况，需要选用疲劳强度更高的弹簧钢材质，并且在建模时对应调整表面处理的结构预留，比如镀锌、喷塑的涂层厚度需要在尺寸公差里提前预留，避免安装时出现尺寸超差的问题。很多刚入行的工程师在调用这类弹簧模型时，往往只看外形是否匹配，忽略了扭臂的受力角度和安装后的初始预扭角度，实际上弹簧安装时通常需要预留一定的预扭转角度，这样可以保证部件在初始位置时就有足够的压紧力，避免出现松动、晃动的问题，预扭角度的大小一般根据工作行程来定，通常不超过最大允许扭转角度的百分之二十，防止弹簧长期处于过大的应力状态下出现塑性变形。

　　从建模细节来说，这款弹簧的螺旋段扫掠路径需要保证螺距均匀，两端的扭臂弯折处的曲率半径要大于线材直径的1.5倍，这样在实际生产时弯折工艺更容易实现，不会出现线材弯折开裂的问题。两个螺旋段的同轴度也需要控制在合理范围内，如果同轴度偏差过大，套装在销轴上时会出现单边摩擦的情况，不仅会增大转动阻力，还会加剧弹簧的磨损。另外，扭臂的端面需要做倒钝处理，避免锋利的边缘划伤安装人员或者周边的零部件，这些细节虽然不影响弹簧的核心功能，但却是衡量一个结构设计是否落地可用的关键。在做装配验证时，需要模拟弹簧的整个扭转行程，检查在最大扭转角度下，弹簧的圈体之间是否会出现叠压卡顿，扭臂是否会和周边的零部件产生碰撞，很多时候静态装配看起来没有问题，一旦转动到极限位置就会出现干涉，这也是结构设计时需要反复校核的环节。
