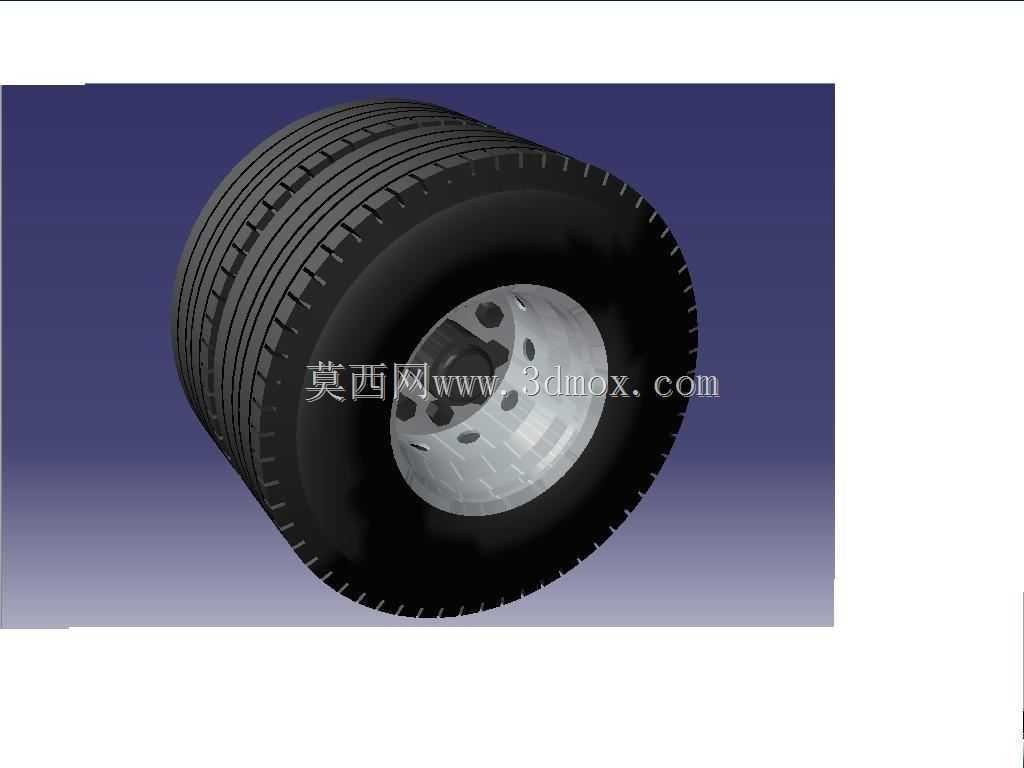

重型商用车驱动轮带轮毂装配结构

　　在重型商用车、工程运输车辆的行走系统设计环节，车轮总成是直接关联整车承载能力、行驶稳定性与路面适应性的核心部件，本次呈现的装配结构针对重载运输场景的轮端需求完成设计，可适配公路干线运输、工地非铺装路面行驶等多类工况的使用要求。从实际应用场景来看，该车轮总成主要承担整车垂直载荷传递、行驶驱动力输出、制动扭矩传导的核心作用，在车辆行驶过程中，需要同时缓冲路面颠簸带来的冲击，保证胎面与路面的有效接触面积，避免重载工况下出现胎面异常磨损、轮辋变形等失效问题。设计过程中优先考虑了重载工况下的结构强度冗余，轮胎部分采用纵向为主、横向辅助的胎面花纹布局，纵向花纹沟可以保证高速行驶时的排水性能与方向稳定性，横向花纹块则可以提升非铺装路面的抓地力，

　　避免泥泞、碎石路面出现打滑问题；胎体结构采用多层帘线排布的设计思路，在保证胎侧缓冲性能的同时，提升胎冠部位的抗刺穿能力，适配工地、矿区等存在碎石、尖锐杂物的行驶场景。轮毂部分采用钢制轮辋与辐板一体化的装配结构，轮辋的止口尺寸严格匹配轮胎胎圈的安装公差，保证充气后胎圈与轮辋的贴合密封性，避免高速行驶时出现轮胎脱圈、慢漏气等问题；辐板上的螺栓孔分布圆直径、中心定位孔尺寸均按照重型车桥的轮端安装边界设计，可直接匹配主流重载驱动桥的轮端法兰，安装时无需额外加工转接部件，降低装配环节的适配成本。从安装边界来看，该车轮总成的轮辋宽度、轮胎断面宽度、充气后的外径尺寸均经过参数校核，在整车总布置环节，可直接对应轮罩空间、转向跳动间隙、

　　制动盘/制动鼓的安装空间要求，避免车轮跳动过程中与周边车架、板簧、转向拉杆部件发生运动干涉；轮胎的额定载荷、充气压力参数匹配总质量31吨级的重型卡车单轮承载要求，双胎并装时的间隙也预留了足够的热膨胀空间，避免长距离行驶时轮胎发热导致双胎摩擦破损。设计过程中还针对轮端的动平衡性能做了结构优化，辐板上的减重孔采用对称分布设计，轮毂的中心定位孔与轮辋的同轴度公差控制在合理范围内，减少整车高速行驶时的轮端跳动量，降低车桥轴承、轮毂螺栓的交变载荷冲击，提升整车行驶的平顺性与相关部件的使用寿命。胎面花纹的深度设计兼顾了耐磨性能与散热性能，过深的花纹会导致胎面生热过快，长距离下坡行驶时容易出现胎面脱层问题，过浅的花纹则会缩短轮胎的使用寿命，

　　本次设计的花纹深度在保证正常行驶里程的前提下，优化了花纹块的刚性分布，减少制动、驱动过程中的花纹块蠕动变形，降低滚动阻力的同时提升制动响应速度。轮毂的气门嘴开孔位置避开了辐板加强筋与螺栓安装区域，充气操作时无需拆卸轮端装饰罩即可完成胎压检测与充气作业，日常维护的便利性更高；轮辋表面的防锈处理工艺适配冬季融雪剂、沿海盐雾等腐蚀场景，减少长期使用后的锈蚀问题，避免轮辋锈蚀导致的轮胎密封失效。在结构验证环节，该车轮总成的模型可直接用于整车多体动力学仿真，模拟不同载荷、不同路面附着系数下的轮端受力情况，为车桥壳体、悬架系统的强度校核提供准确的载荷输入参数；也可用于装配工艺仿真，验证轮胎装配、轮端螺栓拧紧过程中的操作空间是否充足，提前规避生产装配环节的干涉问题。
