带行走轮架的工业喷射执行机构结构设计

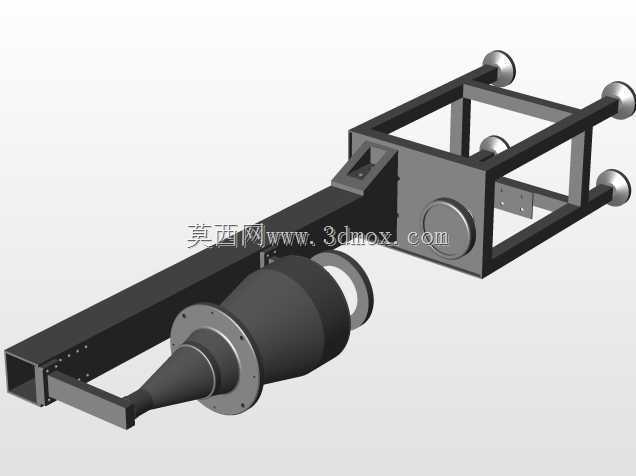

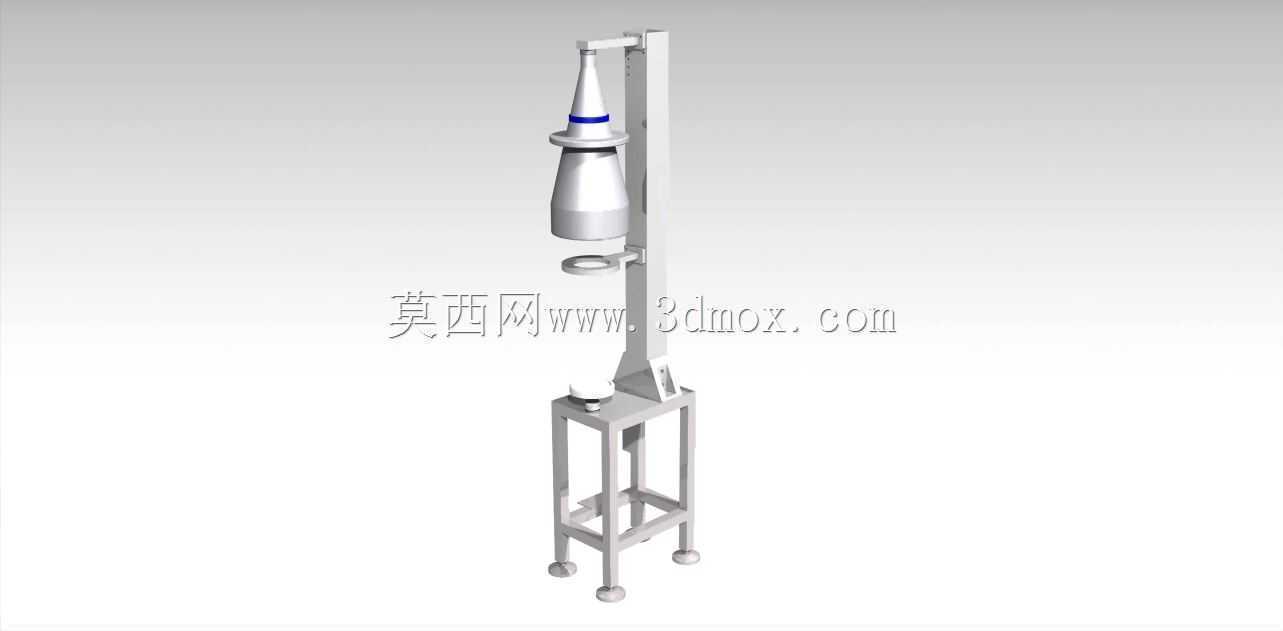

　　该喷射执行机构的设计，最初是针对车间内定点区域的表面吹扫、介质喷涂作业需求展开，区别于固定安装的喷射装置，这套结构自带行走支撑框架，可适配临时作业场景下的快速移位需求，无需额外搭建复杂的安装基座。框架主体采用标准矩形钢管拼焊成型，选材阶段优先考虑结构刚性与自重的平衡，壁厚选取兼顾了长期使用下的抗形变能力，同时避免整体过重增加移位时的操作负担。框架四角安装的滚轮组件，采用带侧向限位的结构设计，其中两组滚轮配置了简易锁止结构，移位到位后可通过锁止结构固定整机位置，避免作业过程中受喷射反作用力出现位置偏移。喷射主体部分通过转接法兰固定在框架前端的悬臂梁上，悬臂梁与主框架之间设置了加强筋板，筋板的布置角度经过受力校核，

　　可抵消喷射作业时产生的反向力矩，避免悬臂长期受力出现下挠变形。喷管段采用渐缩式流道设计，从与阀体连接的大直径端逐步收窄至出口端，这种结构可在介质压力恒定的前提下提升出口流速，适配表面吹扫、涂层喷涂等不同作业场景的流速需求，喷管与阀体的连接面采用止口定位加螺栓紧固的结构，保证同轴度的同时，也方便后续根据作业需求更换不同口径的喷管组件。阀体部分集成了介质通断的控制接口，预留的安装位可适配手动旋钮或者气动控制元件，用户可根据自身的控制需求灵活选配，无需对主体结构做额外修改。框架上部预留的方形安装腔，可根据实际使用场景配置介质存储罐、增压泵或者控制模块，腔体的安装孔位采用通用化的间距设计，适配市面上多数常规规格的配套元件，无需二次打孔加工。

　　整机的安装边界充分考虑了车间内狭窄通道的通行需求，整体宽度控制在常规人行通道的允许范围内，长度方向的悬臂伸出长度经过反复调整，既保证作业时喷口可到达目标区域，也避免悬臂过长导致整机重心前倾，在无额外配重的情况下也能保证静置和作业时的稳定性。滚轮的安装高度经过匹配设计，整机底部离地面的间隙可适配车间内常见的地面凸起、线缆沟槽等障碍，移位时无需额外清理通道。结构设计阶段对所有连接节点做了应力仿真验证，满压作业状态下，框架的最大形变量控制在允许范围内，连接螺栓的预紧力也匹配了作业时的动载荷，避免长期使用出现连接松动。喷管与悬臂之间的固定座采用可调角度设计，松开紧固螺栓后可在一定范围内调整喷口的俯仰角度，适配不同高度的作业面，

　　调整到位后通过螺栓锁死即可保证角度稳定，无需额外的支撑结构。这套结构没有集成复杂的驱动系统，移位时依靠人工推行即可，整体维护难度低，没有易损的精密传动部件，常规使用场景下仅需定期检查滚轮转动灵活性、连接螺栓紧固状态即可，适合中小型加工车间、维保班组的日常作业使用，也可作为大型自动化喷涂、吹扫设备的末端执行模块，搭配移动底盘实现更大范围的自动化作业。
