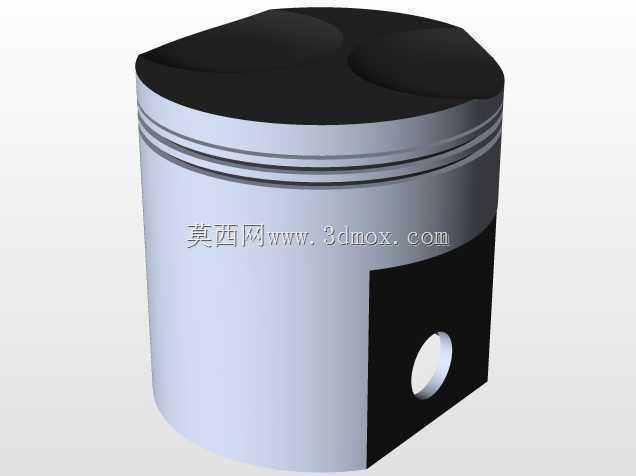

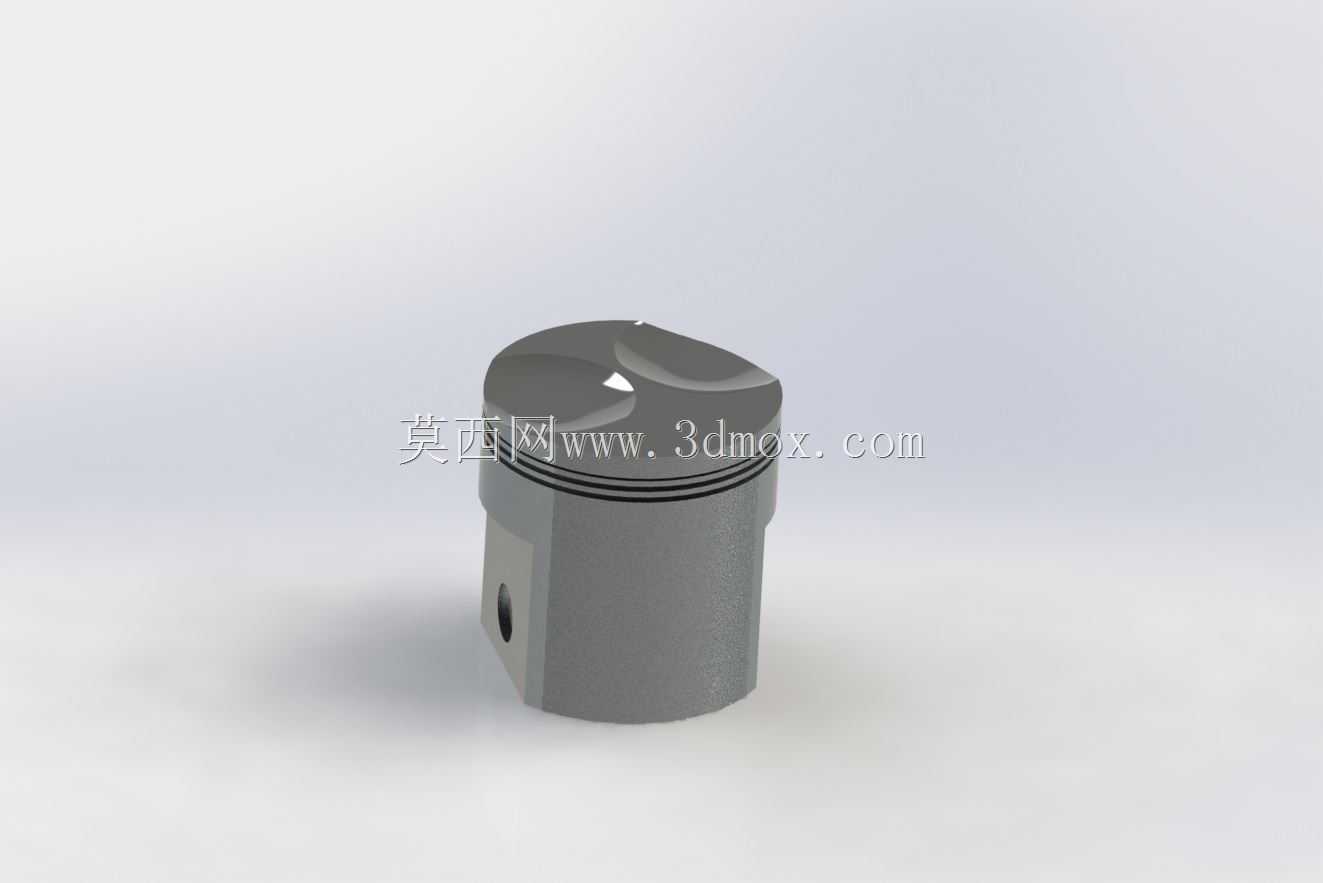

内燃机活塞头结构三维设计模型

　　活塞头作为内燃机核心往复运动部件，直接决定燃烧室密封性能与动力传递效率，其结构设计需同时兼顾高温高压工况下的强度冗余、轻量化需求与运动配合精度。从实际应用场景来看，该类活塞头广泛适配小排量四冲程汽油机，多用于家用乘用车辆、小型通用动力机组等设备，在气缸内完成进气、压缩、做功、排气四个循环的往复动作，顶部直接承接燃油爆燃产生的冲击力，通过活塞销将作用力传递给连杆，最终转化为曲轴的旋转扭矩输出。

　　从功能特性层面拆解，该活塞头顶部采用凹坑式燃烧室造型，可在压缩行程末端引导混合气形成合理涡流，提升燃油雾化混合效率，优化燃烧充分性，降低爆震发生概率；头部环带区域预留多道环槽，用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气窜入曲轴箱导致机油变质、动力损失，油环则负责刮除气缸壁上多余的机油，防止机油窜入燃烧室参与燃烧造成积碳。活塞销孔采用贯穿式设计，与活塞销采用间隙配合，可在工作受热状态下保持合理的配合间隙，避免卡滞或过度磨损，销孔位置的加强筋结构可分散爆燃冲击力，降低应力集中导致的开裂风险。

　　设计思路上，该活塞头整体采用铝合金材质的等强度设计逻辑，顶部壁厚根据热负荷分布做差异化处理，燃烧室中心区域壁厚略大于边缘区域，匹配高温区域的热传导与强度需求；裙部采用微椭圆型线设计，冷态下与气缸壁保留合理配合间隙，热态膨胀后可形成接近正圆的配合形态，既避免冷启动敲缸，又能防止热态下活塞卡滞在气缸内。环槽的轴向宽度与深度按照标准活塞环尺寸设计，环槽上下端面的平面度控制在微米级，保证活塞环安装后无轴向窜动，密封性能稳定。

　　外形尺寸与安装边界方面，该活塞头的外径与对应气缸内径保持严格的配缸间隙，整体高度满足压缩比设计要求，活塞销孔的中心距、孔径尺寸与对应连杆小头、活塞销的尺寸完全匹配，安装时需注意活塞顶部燃烧室凹坑的朝向，与气门避让位置对齐，避免活塞上行时与进排气门发生碰撞。裙部表面设计有细微的储油纹路，可在往复运动中留存少量机油，形成稳定油膜，降低裙部与气缸壁的摩擦阻力，减少运动磨损。在实际建模过程中，需重点控制环槽的位置度、销孔的同轴度以及顶部燃烧室的曲面轮廓度，这些形位公差直接影响活塞装配后的运行稳定性，若销孔同轴度偏差过大，会导致活塞销受力不均，加速活塞销与连杆小头衬套的磨损；若燃烧室轮廓偏差过大，会改变实际压缩比，导致发动机动力输出异常、排放超标。
