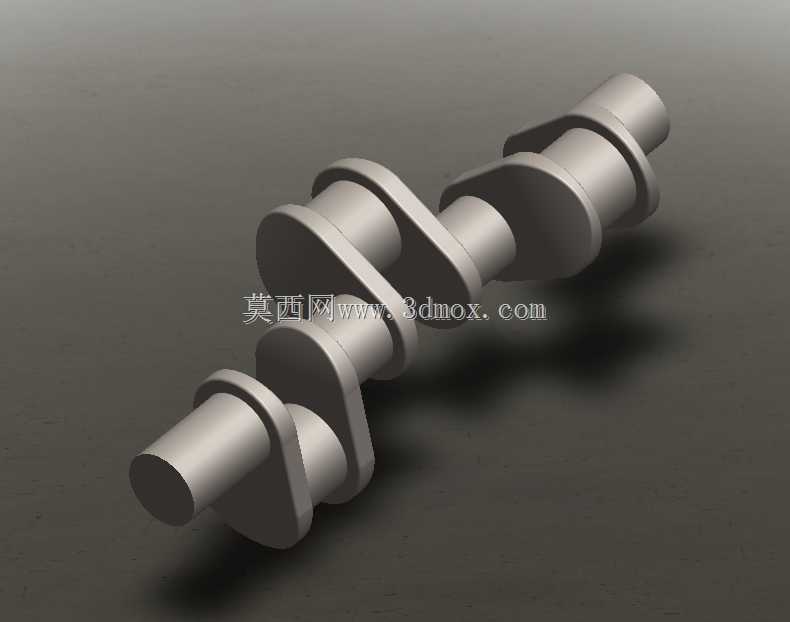

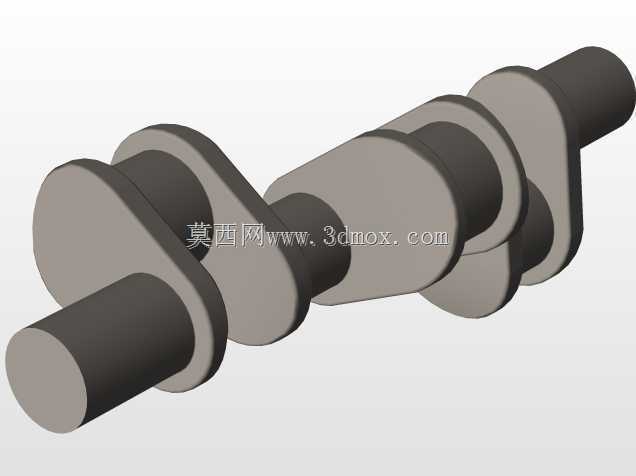

起重设备配套传动曲轴三维结构

　　在起重作业的动力传递链路里，这类多拐轴结构是衔接动力输入与执行机构的核心承载件，日常多见于中小型起重设备的卷扬驱动单元、变幅机构的动力转换端，负责将回转动力的扭矩平稳传递至卷扬滚筒或者变幅摆臂，带动吊具完成重物的起升、变幅动作，作业过程中需要持续承受交变弯曲载荷与扭转冲击，尤其是起重作业启停瞬间的冲击载荷，会直接作用在轴的拐颈与主轴颈衔接位置，因此结构设计阶段的受力校核是核心环节。从结构形态来看，该轴采用三拐错落排布的结构形式，各曲柄臂之间保持固定的相位夹角，这种排布方式能够让动力传递过程中的扭矩输出更平顺，减少起重作业中动力衔接的顿挫感，避免吊重启停时出现明显的晃动。主轴颈作为整根轴的安装支撑基准，

　　加工时需要保证同轴度公差控制在合理区间，装配时与箱体上的滑动轴承或者滚动轴承内圈配合，支撑整根轴完成回转动作，两端的轴头位置预留有动力输入与输出的连接结构，可通过联轴器、键连接与驱动端、负载端完成刚性衔接。曲柄臂与拐颈的过渡位置采用圆弧过渡结构，避免直角衔接带来的应力集中问题，毕竟起重作业中频繁的载荷波动很容易在应力集中位置萌生疲劳裂纹，圆弧过渡的曲率半径需要结合轴径尺寸、额定承载扭矩做匹配计算，既不能因为过渡圆弧过大影响周边部件的安装空间，也不能因为圆弧过小达不到应力分散的效果。从安装边界来看，整根轴的轴向尺寸需要匹配起重设备减速箱体的内部安装腔长度，各主轴颈的直径尺寸适配对应规格的轴承内孔，拐颈的回转半径决定了曲柄的回转行程，

　　直接关联到驱动端的动力输出扭矩特性，设计时需要结合起重设备的额定起重量、卷扬机构的传动比做反向推算，确保轴的承载能力覆盖作业中的最大载荷工况，同时预留足够的安全冗余。日常作业场景中，这类轴的工作环境往往伴随一定的粉尘、偶尔的润滑油脂污染，因此轴的表面除了配合面需要做高精度磨削加工外，非配合面也会做相应的表面处理，提升耐磨与抗锈蚀能力。建模过程中，各轴段的同轴度、各拐颈之间的相位角度、曲柄臂的厚度尺寸都需要严格按照受力计算结果设定，尤其是拐颈与主轴颈的平行度公差，会直接影响后续装配后轴的回转灵活性，若平行度超差，装配后会出现轴转动卡滞、轴承偏磨的问题，轻则加剧部件磨损缩短使用寿命，重则在起重作业过程中出现轴件断裂引发安全事故。

　　不同于普通传动光轴，这类多拐曲轴的结构复杂度更高，建模时需要逐个确认每个拐的偏心距尺寸，确保偏心距一致，避免回转过程中出现动不平衡量过大的问题，动不平衡超差的轴件高速回转时会产生明显的振动，传导至整个起重机构会影响吊重的稳定性，也会加速连接部件的疲劳损坏。在实际设备维护场景中，这类轴件的磨损多集中在拐颈与主轴颈的配合位置，长期运行后轴颈表面会出现磨损划痕，因此设计阶段轴颈表面通常会做淬火处理提升表面硬度，增强耐磨性能，装配时配合位置需要设置可靠的润滑通道，保证运行过程中润滑油能够持续到达摩擦面，形成稳定的油膜降低磨损速率。从动力传递的逻辑来看，驱动端的回转动力输入到轴的一端后，通过各曲柄臂的结构将动力分配至各个拐颈连接的传动部件，最终汇总至输出端带动卷扬机构转动，这种多拐结构相比单拐结构能够承载更大的扭矩，同时动力输出的连续性更好，适配起重作业中平稳起吊重物的需求，避免单拐结构动力输出间隙带来的吊重抖动问题。
