多层盘管式换热构件三维结构设计

　　在化工、暖通、制冷以及小型动力散热场景中，紧凑结构的换热构件一直是空间受限工况下的选型重点，这款多层盘管式换热结构，正是针对小安装空间、中等换热负荷场景开发的核心换热部件。不同于常规列管式换热器的直列管束排布，该结构采用连续弯制的多层方形盘管构型，将换热管路在有限的立方空间内做多层堆叠排布，最大化拓展单位体积内的换热接触面积，同时避免了复杂管板焊接带来的加工难度与泄漏风险。从实际应用场景来看，这类盘管结构常被嵌入小型恒温槽、液压系统油冷单元、实验室小型换热装置中，作为冷热流体的热量传递载体，管程走需要控温的介质，壳程则充满换热载冷或载热流体，依靠管壁的热传导完成两种流体间的热量交换，没有额外的折流板结构，流体在壳程的流动阻力更低，适合低压降要求的换热回路。

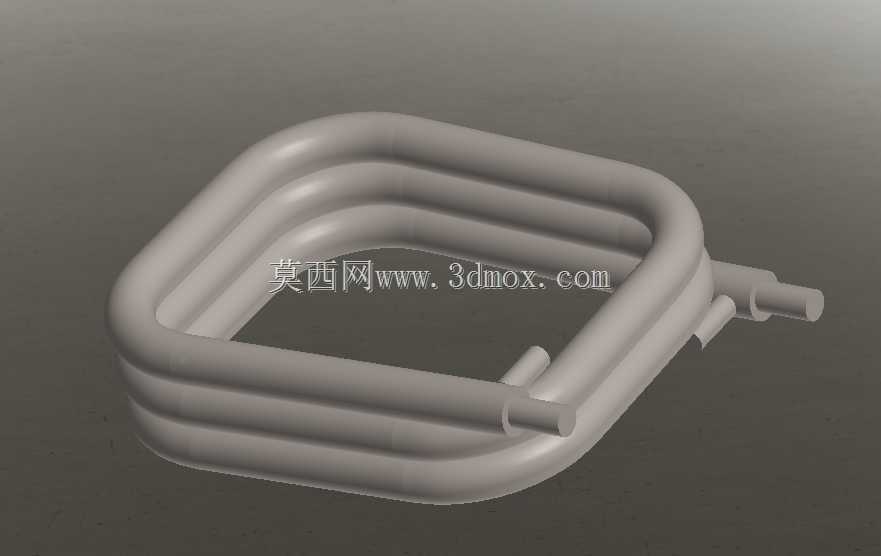

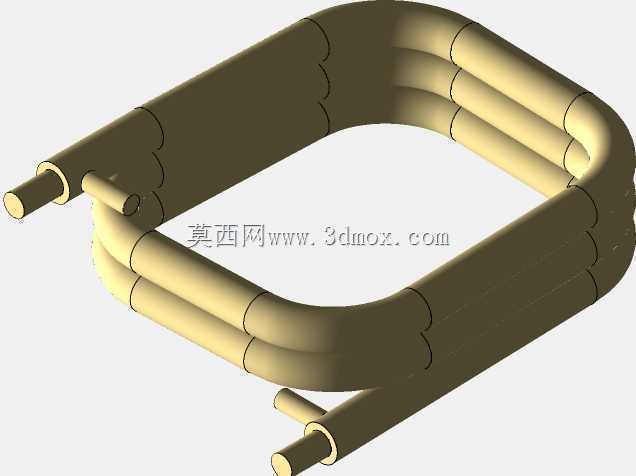

　　从设计思路层面拆解，这款盘管的弯管曲率经过统一设定，每一层盘管的弯折半径保持一致，相邻两层盘管之间预留均匀的间隙，既保证壳程流体可以顺畅在管间流动，避免出现流动死区影响换热效率，也给管路的热胀冷缩预留了形变空间，设备运行过程中管路受热伸长时，盘管自身的弯曲结构可以吸收部分形变应力，降低管路焊缝处的应力集中风险，减少长期运行后的疲劳泄漏概率。盘管的进出口管路采用同侧引出的设计，两个接口保持平行排布，安装时可以直接对接外部管路法兰或快插接头，不需要额外做管路避让，安装边界的预留也更简单：安装时只需要保证盘管整体的外围方形轮廓与安装腔体内壁保留不小于10mm的间隙，避免盘管与腔壁直接接触形成热桥，同时进出口管路伸出腔体的长度控制在合理范围，方便管路连接操作即可，不需要额外设置复杂的支撑结构，盘管自身的堆叠刚度足以承受常规工况下的流体冲击与管路载荷。

　　从功能特性来看，这种连续弯制的盘管结构没有多余的管路接头，整个换热流道是一根完整的管材弯折成型，管程的流体流动阻力更低，流体在管内沿着盘管做连续的曲线流动时，会自发形成二次环流，扰动管内的边界层，让管内流体的换热系数比同管径的直管更高，在相同的流量工况下可以获得更好的换热效果。盘管的层数设置为三层，在控制整体高度尺寸的前提下，把换热面积做到了同体积腔体下的较高水平，既不会因为层数过多导致弯管加工难度陡增、废品率上升，也不会因为层数太少达不到需要的换热负荷。进出口的管段做了直线段延伸处理，直线段的长度足够安装密封接头与管路固定件，避免在弯管段做密封连接导致的密封失效问题。

　　在实际建模过程中，这类盘管的建模需要重点关注弯管处的壁厚减薄问题，弯制过程中管材外侧的壁厚会有一定程度的减薄，建模时需要预留足够的壁厚余量，保证弯制后的最小壁厚满足承压要求，同时相邻盘管的层间距要均匀一致，避免出现层间距离过小导致壳程流道堵塞、或者距离过大浪费安装空间的问题。整个构件的外形为规整的类方形结构，外部轮廓没有突出的尖锐结构，吊装或者嵌入安装腔体时不容易与其他部件发生干涉，对于设备整体的空间利用率提升有明显帮助，尤其是在小型集成式换热设备中，这种规整的外形可以更好地适配方形的设备外壳，减少壳程内部的无效空间，让设备整体的结构更加紧凑。
