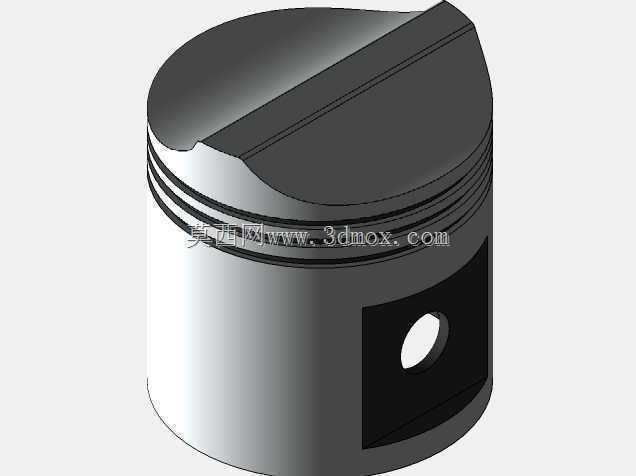

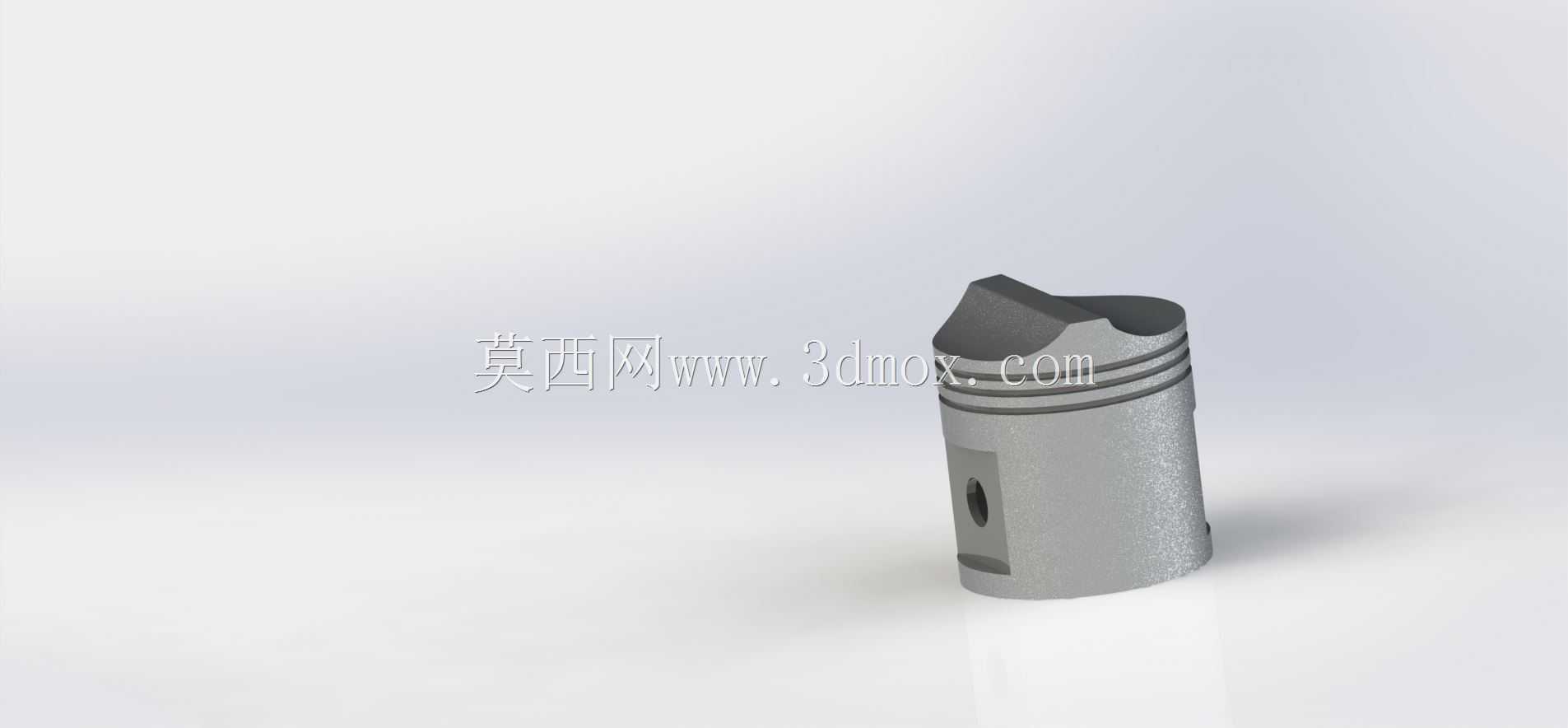

内燃机活塞头结构三维设计模型

　　活塞头是内燃机往复运动机构里的核心承压部件，直接参与燃烧室的能量转换过程，在汽油机、柴油机、燃气发动机等各类容积式动力设备中都承担着不可替代的作用。日常做动力总成结构设计时，活塞头的型面精度直接决定了整机的压缩比、燃烧效率与排放水平，很多新手建模时容易忽略活塞顶的燃烧室凹坑轮廓与活塞环槽的位置公差，实际装机后很容易出现压缩比偏差、燃气窜漏、环岸断裂等故障。

　　从实际应用场景来看，这类活塞头结构广泛适配小排量通用汽油机、摩托车发动机、小型农用动力设备的动力单元，工作时需要承受燃烧室内瞬时爆发的高温高压燃气冲击，同时沿着气缸内壁做高速往复直线运动，还要通过活塞销将燃气压力传递给连杆，最终转化为曲轴的旋转扭矩输出。设计时首先要考虑的是顶部的燃烧室型面，本次模型的活塞顶采用了适配涡流燃烧的凹坑轮廓，凹坑的边缘做了平滑过渡处理，能够在压缩行程末端引导进气涡流形成，让燃油与空气混合更充分，避免局部过浓导致的燃烧不完全、积碳堆积问题。

　　活塞头的环槽区域是密封设计的核心，模型上预留了三道环槽，上方两道为气环安装位，下方一道为油环安装位，环槽的宽度、深度以及上下端面的平面度都有严格的公差要求，气环的作用是阻断燃烧室高压燃气向曲轴箱窜漏，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。环岸部分的厚度设计经过了强度校核，能够承受燃气爆发时的轴向冲击力，避免高负荷工况下出现环岸断裂的失效问题。

　　活塞销孔的位置设计在活塞头的裙部上方区域，销孔的轴线与活塞轴线垂直相交，孔内做了高精度的圆柱面加工，用于安装活塞销实现与连杆小头的连接，销孔两端预留了卡环安装槽，能够限制活塞销的轴向窜动，避免工作过程中活塞销脱出刮伤气缸内壁。活塞裙部的型面采用了微椭圆设计，因为活塞工作时受热膨胀量存在方向差异，沿活塞销轴线方向的膨胀量小于垂直销孔方向的膨胀量，微椭圆的裙部轮廓能够保证热态下活塞与气缸壁的配合间隙均匀，避免冷态敲缸、热态拉缸的问题。

　　从安装边界来看，这类活塞头的外径需要与对应规格的气缸套内孔做间隙配合，配合间隙通常控制在0.03-0.08mm区间，具体数值根据活塞材质、发动机热负荷参数调整；活塞环槽的轴向尺寸需要与对应规格的活塞环厚度匹配，侧隙控制在0.02-0.05mm，保证活塞环能够在槽内自由浮动同时不会出现过大的窜动量；活塞销孔的内径需要与活塞销外径做过渡配合，保证连接刚度同时避免装配时出现销孔开裂。建模过程中对所有的过渡圆角都做了处理，尤其是环槽根部、销孔内侧的应力集中区域，都保留了合理的圆角半径，避免应力集中导致的疲劳裂纹产生，实际生产中这些圆角区域还会做喷丸强化处理，进一步提升零件的疲劳强度。

　　很多人在做活塞类零件建模时，容易忽略活塞的热变形补偿设计，直接做成正圆柱结构，实际装机后热态下活塞会因为受热膨胀出现卡缸故障，本次模型的裙部轮廓已经考虑了热变形补偿，沿轴线方向还做了微小的锥度设计，上部直径略小于下部直径，因为活塞工作时上部靠近燃烧室，温度更高膨胀量更大，锥度设计能够保证热态下整个裙部与气缸壁的接触均匀，不会出现上部间隙过小的问题。顶部的燃烧室凹坑容积也经过了精确计算，能够保证整机压缩比符合设计要求，凹坑表面的粗糙度要求也较高，避免积碳附着影响燃烧效率。
