锯齿边褶皱筒状装饰构件三维结构

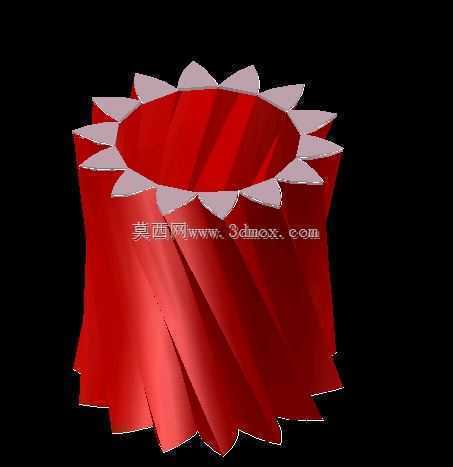

　　该构件为带锯齿形边缘的褶皱筒状结构，整体采用回转类曲面设计思路，主体为等径筒身基础形态，在筒身上下两端分别设计向外延展的锯齿形凸缘，凸缘齿形为均匀分布的等腰三角形态，齿尖做微小圆弧过渡处理，避免应力集中问题。筒身部分并非光滑圆柱面，而是沿周向均匀分布连续的斜向褶皱，褶皱走向与筒身轴向呈固定夹角，相邻褶皱的波峰波谷平滑衔接，形成类似扭转折纸的立体肌理，曲面过渡处均采用G2连续曲率处理，保证曲面顺滑无突兀折痕，既满足视觉上的褶皱层次感，也避免结构上的锐角应力缺陷。

　　从实际应用场景来看，这类结构可适配多类工业装饰与功能场景：在展会展陈领域，可作为主题装置的外覆装饰罩，套设于柱状展具外侧，褶皱结构在灯光照射下会形成错落的光影层次，相比光滑筒面更具视觉张力，锯齿边缘可作为灯带安装的定位边界，将灯带嵌入齿根间隙即可实现均匀的环形漫射光效果；在文创产品结构设计中，该结构可作为创意包装的内衬支撑件，褶皱结构自带的弹性形变空间可缓冲外部冲击，对内置易碎展品形成防护，锯齿边缘可与外包装盒的卡槽配合实现快速定位安装，无需额外粘接固定；在小型通风设备的出风口导流结构中，调整褶皱的倾斜角度即可改变出风的旋流方向，锯齿边缘可打散直吹气流，降低出风噪音，同时相比格栅式导流结构，该一体成型结构无拼接缝隙，不易积尘，日常清洁维护更便捷。

　　设计过程中首先确定筒身的基础直径与轴向高度参数，根据安装场景的边界预留适配余量，筒身直径需匹配被包覆对象的外径，单边预留1-2mm的装配间隙，避免安装时出现卡滞；褶皱的深度根据结构刚度需求调整，褶皱深度越大，筒身的径向抗形变能力越强，同时材料用量也会相应增加，需在刚度与材料成本间做平衡；上下两端的锯齿凸缘宽度根据固定需求设定，若采用螺栓固定，凸缘宽度需满足螺栓孔的边距要求，若采用卡接固定，凸缘厚度需匹配卡槽的间隙尺寸。建模时先绘制筒身的回转基准线，再通过投影曲线生成单条褶皱的引导线，阵列后通过曲面放样生成整体筒身曲面，最后通过曲面延伸与剪切生成两端的锯齿凸缘，所有曲面拼接处均做相切约束，避免后续加工出现壁厚不均的问题。

　　结构的壁厚根据选用材料调整，若采用薄金属板材冲压成型，壁厚可设置为0.3-0.8mm，褶皱处的折弯半径需大于板材厚度的1.5倍，避免冲压时出现板材开裂；若采用塑料注塑成型，壁厚设置为1.2-2mm，褶皱处做均匀壁厚处理，避免出现缩痕影响外观；若采用布艺或柔性材料覆合，可在曲面内侧预留支撑骨架的安装位，骨架采用细金属丝沿褶皱波峰布置，即可维持结构形态，也可实现一定角度的弯折调整。安装边界方面，该构件为上下通透的筒状结构，安装时可通过下端锯齿凸缘与基座定位，上端凸缘可搭配压环实现轴向固定，整体安装无需复杂的连接件，拆卸维护便捷，褶皱结构的存在也可一定程度上补偿安装时的轴向尺寸误差，降低对安装精度的要求。
