带底盘径向弯叶离心式叶轮结构

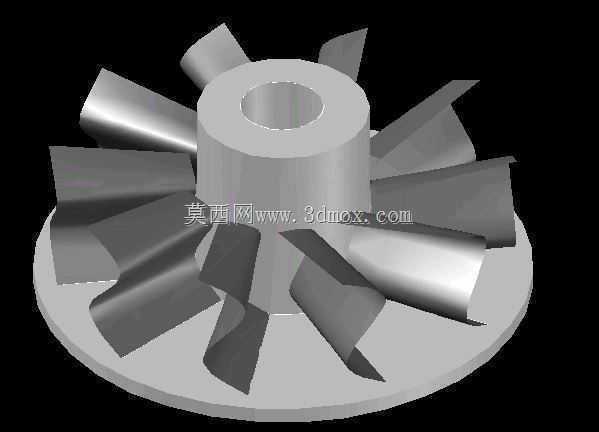

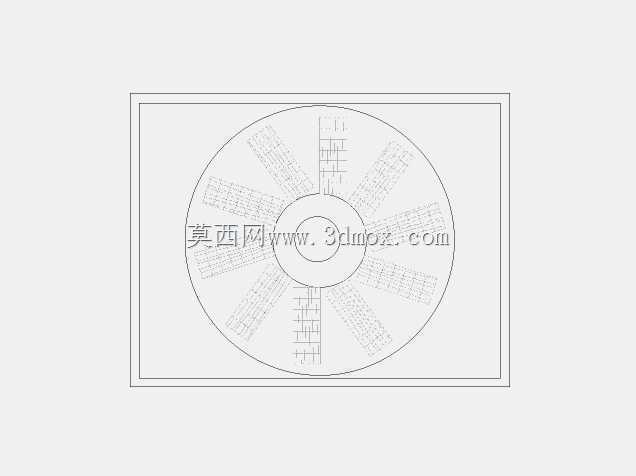

　　该类叶轮属于离心式流体做功部件，核心应用场景覆盖小型通风散热、低压流体输送、微型动力设备配套等领域，常见于桌面级散热风机、小型工业设备排风单元、微型物料气力输送装置、小型燃烧器供风模块中，依靠叶片旋转产生的离心效应，将轴向进入的流体转向后沿径向甩出，完成流体的动能与压力能转换。从结构设计来看，该叶轮采用中心轮毂加径向弯叶加底部圆盘的组合结构，中心轮毂为带通孔的圆柱结构，通孔为安装基准孔，用于与驱动电机的输出轴配合，配合公差通常选取H7/k6的过渡配合，保证传动过程中无相对窜动，同时传递旋转扭矩，轮毂的轴向高度需要覆盖电机轴的配合段长度，避免安装后轴端突出或配合长度不足导致的传动不稳。叶片采用空间弯扭造型，并非平直直板结构，

　　叶片进口端做了圆弧过渡修型，能够减少流体进入叶道时的冲击损失，叶片沿轮毂周向均匀排布，相邻叶片之间形成连续的流体流道，流道截面从进口到出口呈渐扩形态，能够在流体流动过程中逐步将动能转化为静压，提升做功效率；叶片与轮毂、底部底盘的连接位置均做了圆角过渡处理，避免应力集中，在高速旋转工况下降低连接位置的疲劳断裂风险，圆角半径通常根据叶片厚度选取，一般不小于叶片壁厚的0.3倍。底部圆盘为叶轮的后盘结构，一方面对叶片根部起到支撑固定作用，提升叶片整体刚性，避免旋转过程中叶片出现过大的形变振动，另一方面可以阻挡流体从叶片后侧泄漏，减少容积损失，提升叶轮的工作效率，圆盘的外径与叶片出口端的直径保持一致，边缘做了倒角处理，

　　避免旋转过程中锐边切割周边防护网或其他部件。从安装边界来看，该叶轮的轴向安装尺寸由轮毂高度、底盘厚度共同决定，安装时需要保证叶轮进口端与设备进风罩的间隙控制在2-5mm范围内，间隙过大会导致流体回流，间隙过小则容易在运行过程中出现碰擦异响；径向尺寸需要匹配设备的蜗壳或风筒内径，叶轮外径与蜗壳内壁的间隙通常取叶轮直径的1%-3%，兼顾效率与安装安全性。设计过程中需要重点考量叶片的出口安装角，该叶轮采用后弯式叶片设计，相比前弯叶片具备更高的效率，运行时的功率曲线更为平缓，不会出现随流量增大功率急剧上升的过载问题，适配普通交流异步电机或直流无刷电机的驱动特性；叶片的数量选取经过动平衡考量，周向均布的叶片能够减少旋转时的不平衡量，

　　通常在完成建模后需要对叶轮做动平衡仿真，必要时在底盘上预留去重位置，保证叶轮在额定转速下运行时的振动值符合行业标准要求。在实际使用中，该类叶轮的材质可根据输送介质的特性选择，普通空气输送场景可采用ABS或PP注塑成型，具备重量轻、成本低、动平衡易保证的优势；若输送带有一定温度或腐蚀性的流体，则可选用铝合金压铸或不锈钢冲压焊接成型，满足强度与耐候性要求。
