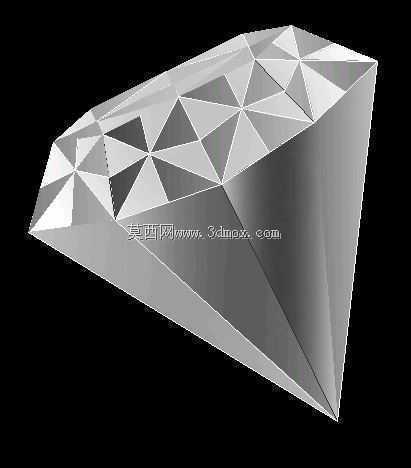

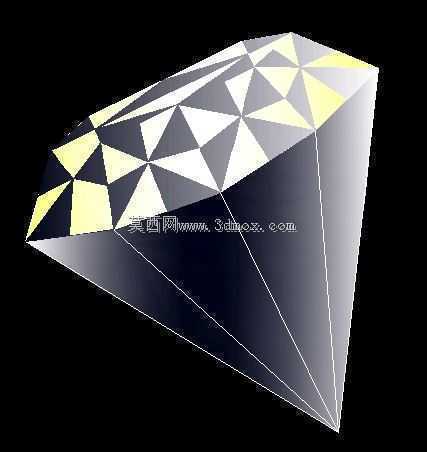

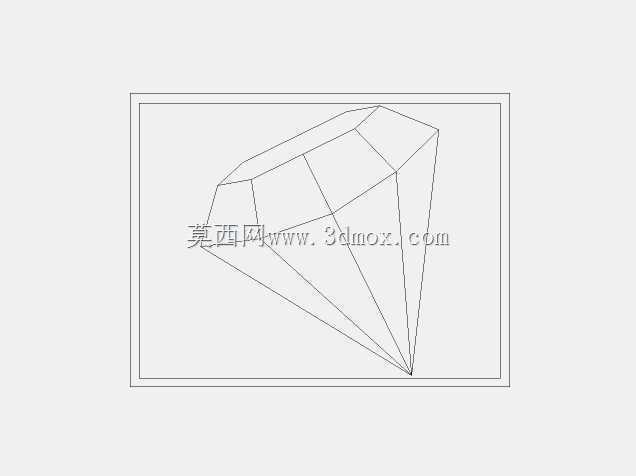

多面切割钻石造型几何结构设计

　　本次设计的多面切割钻石造型结构，最初的应用场景锚定在精密光学演示教具、高端装饰构件的结构验证环节，在光学领域，这类等比例棱面结构可直接用于光线折射路径的模拟测试，替代天然钻石完成全反射临界角的校验实验，避免天然宝石在测试过程中出现磕碰损耗；在装饰构件领域，该结构可作为金属、亚克力材质加工的基准数模，用于首饰打版、展会装饰挂件、高端设备外观装饰件的生产前结构确认。从实际用途来看，该结构并非仅作为外观展示存在，其棱面的角度排布经过反复校准，每一个刻面的相交棱线都满足空间几何的对称约束，当作为光学测试载体时，光线从冠部入射后可在亭部刻面间完成多次全反射，最终从冠部射出形成均匀的光线出射效果，完全复刻天然钻石的光学传播特性；

　　当作为装饰构件加工母模时，对称的棱面结构可适配五轴加工中心的走刀路径，减少加工过程中的空刀行程，降低曲面加工的接刀误差。设计思路上没有采用常规的曲面放样方式，而是从基础的正八面体结构出发，先确定整体的对称中心轴，以亭部尖端为原点建立三维坐标系，先勾勒出冠部的主刻面、星刻面、上腰面的边界线，再向下延伸绘制亭部的主刻面、下腰面，每一个刻面都通过平面与主体结构的布尔求交生成，避免曲面建模带来的面连续性误差，所有相邻刻面的相交棱线都做了等R角的过渡预留，方便后续加工过程中刀具的路径规划，不会出现尖锐棱边导致的加工崩边问题。外形尺寸方面，整体结构以亭部尖端到冠部平台的垂直高度为基准高度，冠部最大直径与基准高度的比例控制在1:0.65，

　　这个比例是经过多轮光学模拟验证的最优比例，既可以保证光线反射的均匀性，也能避免整体结构过于扁塌或者过于瘦长导致的视觉不协调；安装边界上，冠部平台预留了直径为整体最大直径1/8的平面安装位，可适配M2规格的紧固螺丝安装，亭部尖端做了0.2mm的平切处理，避免安装过程中尖端应力集中导致的结构破损，整体结构的所有刻面都满足拔模角度要求，当采用注塑、压铸工艺生产时，可直接从冠部方向完成脱模，不需要额外设计侧抽芯结构，大幅降低模具的加工成本。在结构校验环节，特意对每一个刻面的法向量做了统一校验，确保对称位置的刻面法向量与中心轴的夹角误差控制在0.1度以内，避免出现光线折射偏移、外观不对称的问题，相邻刻面之间的棱线做了曲率连续检查，

　　不会出现棱线错位、面与面之间存在缝隙的建模问题，整个数模可直接导入加工编程软件生成刀路，不需要额外的几何修复。针对不同的应用场景，该结构还预留了参数化调整接口，可根据实际使用需求调整刻面的数量、各部分的比例参数，比如用于小型首饰加工时，可将整体尺寸等比例缩小至毫米级，刻面的R角过渡同步缩小至0.05mm，适配精密首饰加工的工艺要求；用于大型展会装饰时，可将整体尺寸放大至米级，安装位的尺寸同步放大适配大规格的膨胀螺栓安装，刻面的拼接结构预留0.5mm的安装间隙，方便现场的拼接组装。
