双拱式斜拉吊杆景观步行桥结构设计

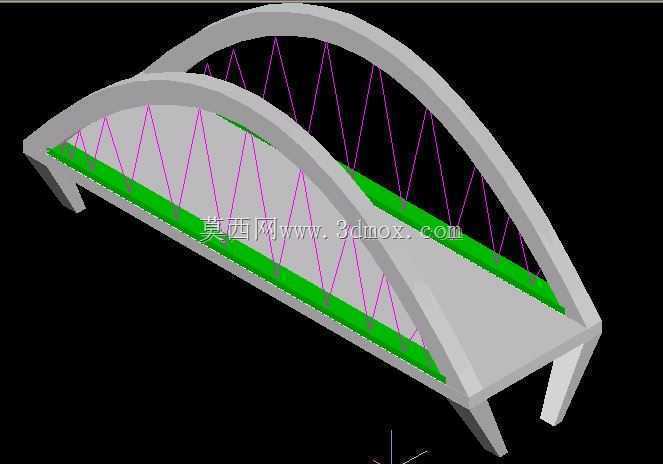

　　该双拱斜拉步行桥的三维结构模型，核心服务于城市滨水绿道、园区内部慢行系统、景区观光步道这类人行交通场景，区别于大跨度公路斜拉桥的重载设计逻辑，整体结构围绕人行荷载的轻量化承载需求做适配，同时兼顾景观属性，可作为小型跨河、跨城市支路、跨景观水系的通行载体，满足行人、非机动代步车的通行需求，也可作为景观节点融入周边环境设计。从结构设计逻辑来看，模型采用平行双拱肋作为主要承重传力构件，拱肋采用流畅的圆弧线形，相比直线型拱架能更好地分散竖向荷载产生的水平推力，两个拱肋沿桥面纵向平行布置，间距匹配桥面有效通行宽度，避免拱肋占用通行净空。拱肋与桥面之间采用对称布置的斜向吊杆做传力连接，吊杆沿拱肋弧长等距排布，每根吊杆的倾斜角度经过受力匹配，

　　将桥面承受的竖向荷载均匀传递到拱肋结构上，再通过拱脚位置的支撑结构将荷载传导至下部基础，这种斜向吊杆的布置相比垂直吊杆，能更好地抵消人行荷载产生的局部振动，提升桥面行走的平稳性，同时紫色的吊杆与灰色拱肋、绿色桥面形成视觉层次，强化景观效果。桥面部分采用平直板式结构，两侧设置与拱肋一体衔接的边梁，边梁既作为吊杆的下部锚固点，也承担桥面的横向刚度补强作用，桥面表层做防滑铺装的结构预留，两侧预留护栏安装位，可根据实际场景加装金属或石材护栏。拱脚位置做了扩大的支撑端结构，用于匹配下部混凝土基础的预埋连接，支撑端设置了加劲肋结构，避免拱脚位置在长期荷载作用下出现应力集中变形，两个拱脚之间的横向连接构件，可抵消拱肋产生的向外水平推力，

　　降低对基础侧向承载力的要求，适配软土地基的安装场景。从安装边界来看，该桥型的跨度适配15-30米的小型跨径需求，桥面净宽可根据通行需求调整为2-4米，拱肋最高点距离桥面的高度控制在跨径的1/4左右，既保证吊杆的受力角度合理，也避免拱架过高带来的风阻问题，安装时仅需在两岸设置对应尺寸的混凝土支撑基础，将拱脚支撑端与基础预埋构件做刚性连接即可，不需要在河道或跨越区域中间设置桥墩，减少对下方空间的占用，比如跨水系时不会影响河道行洪，跨支路时不会影响下方车辆通行。在功能特性上，该结构整体自重较轻，拱肋和桥面均可采用预制钢结构构件现场拼装，施工周期短，后期维护仅需定期检查吊杆的锚固节点和拱肋的防腐涂层即可，维护成本较低；

　　斜向吊杆的布置形式让结构整体的抗风性能优于同跨度的垂直吊杆拱桥，适配户外开阔区域的安装需求，双拱的造型相比单拱桥梁视觉上更具对称美感，可根据周边环境调整拱肋和桥面的涂装颜色，适配不同的景观风格。建模过程中对各构件的连接节点做了细节还原，包括吊杆与拱肋的锚固节点、吊杆与桥面边梁的连接节点、拱脚的加劲结构都做了对应呈现，可直接用于结构受力验算的参考，也可作为施工交底的可视化模型使用，帮助施工人员快速理解各构件的装配关系，避免现场安装时出现节点错位的问题。
