带挡光叶舞台聚光投射灯具结构设计

　　这款带四叶挡光结构的聚光投射设备，核心应用场景覆盖中小型剧场演出、商业活动路演、演播室节目录制、展会展位重点照明等专业布光领域，区别于常规泛光照明设备，它的核心作用是通过可控的光路约束，在目标区域打出边界清晰、照度均匀的集中光斑，满足舞台面光、侧光、定点追光补位，或是展品重点打光的需求，避免多余光线溢出干扰整体视觉效果。

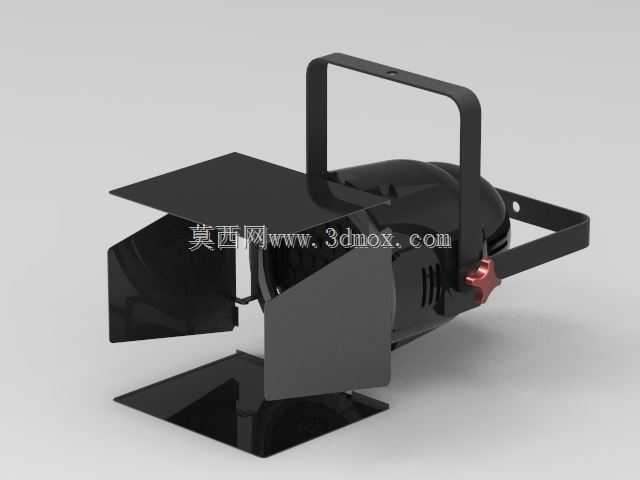

　　从功能特性来看，设备前端配置的四片独立可调节金属挡光叶是核心功能部件，每片挡光叶都可绕自身安装轴做0到90度的角度翻转，四片叶片配合调整时，既可以打出标准矩形光斑，也能通过单叶或多叶的不同角度组合，切出梯形、三角形甚至不规则多边形的光斑边界，适配不同舞台布景、展品轮廓的布光需求，挡光叶采用哑光黑色金属材质，表面做了消光处理，不会反射多余杂光，避免在幕布或展品表面形成不必要的反光斑。设备顶部的U型安装支架采用一体弯折成型结构，支架两端通过阻尼转轴与灯体主体连接，调整俯仰角度时可依靠转轴阻尼停留在任意调整位置，无需额外锁止操作就能保持照射角度稳定，支架上预留的两个安装孔可适配标准舞台灯钩，既能吊挂在舞台桁架上，也能通过支架倒置安装在面光桥、灯架上，安装适配性覆盖常规舞台装灯的所有固定场景。

　　设计思路上，整体结构优先考虑现场使用的调节效率与长期使用的可靠性，灯体外壳采用拉伸铝型材一体成型，外壳表面的散热筋顺着灯体轴向排布，既可以在灯具持续点亮时通过空气自然对流带走光源产生的热量，避免灯体内部温度过高影响光源寿命，同时型材外壳的结构强度足够，在演出装台、转场运输过程中能承受常规的磕碰，不会轻易出现壳体变形。灯体尾部的线缆接口做了防拉脱结构，线缆接入后通过压线块固定，避免现场布线时拉扯线缆导致内部接线松脱，侧面的红色调节旋钮是灯体俯仰角度的锁止辅助件，当需要大角度调整灯体照射方向时，可旋松旋钮减小转轴阻尼，调整到位后旋紧旋钮进一步锁止，避免演出过程中因震动导致灯体角度偏移。

　　从安装边界与尺寸适配来看，灯体主体的轴向长度控制在320mm以内，最大外径180mm，搭配顶部U型支架的整体高度为260mm，整体重量控制在2.8kg以内，单人工即可完成装灯、角度调整的全部操作，不需要额外辅助吊装设备。挡光叶完全展开时，前端最大外轮廓尺寸为280mm*280mm，安装时只要保证灯体前端与相邻灯具、幕布的间距不小于100mm，就不会出现挡光叶转动干涉、或是高温灯体烤燃幕布的安全隐患。灯体尾部预留的散热空间只需要留足50mm的间隙，就能保证空气对流散热的效率，不会因为安装空间局促导致散热不畅。

　　在实际使用的细节设计上，挡光叶与灯体前端的连接采用快拆结构，不需要额外工具就能把四片挡光叶整体拆下，当需要更换柔光片、色片或是做光路清洁时，拆下挡光叶就能直接操作，维护效率很高。灯体内部的光路采用椭球反光杯设计，光源发出的光线经过反光杯汇聚后再从前端出射，光斑的中心照度与边缘照度差值控制在15%以内，不会出现中心过曝、边缘发虚的问题，配合挡光叶的切光效果，打出的光斑边界清晰锐利，能满足专业演出的布光精度要求。
