光学设备配套安装固定基座结构

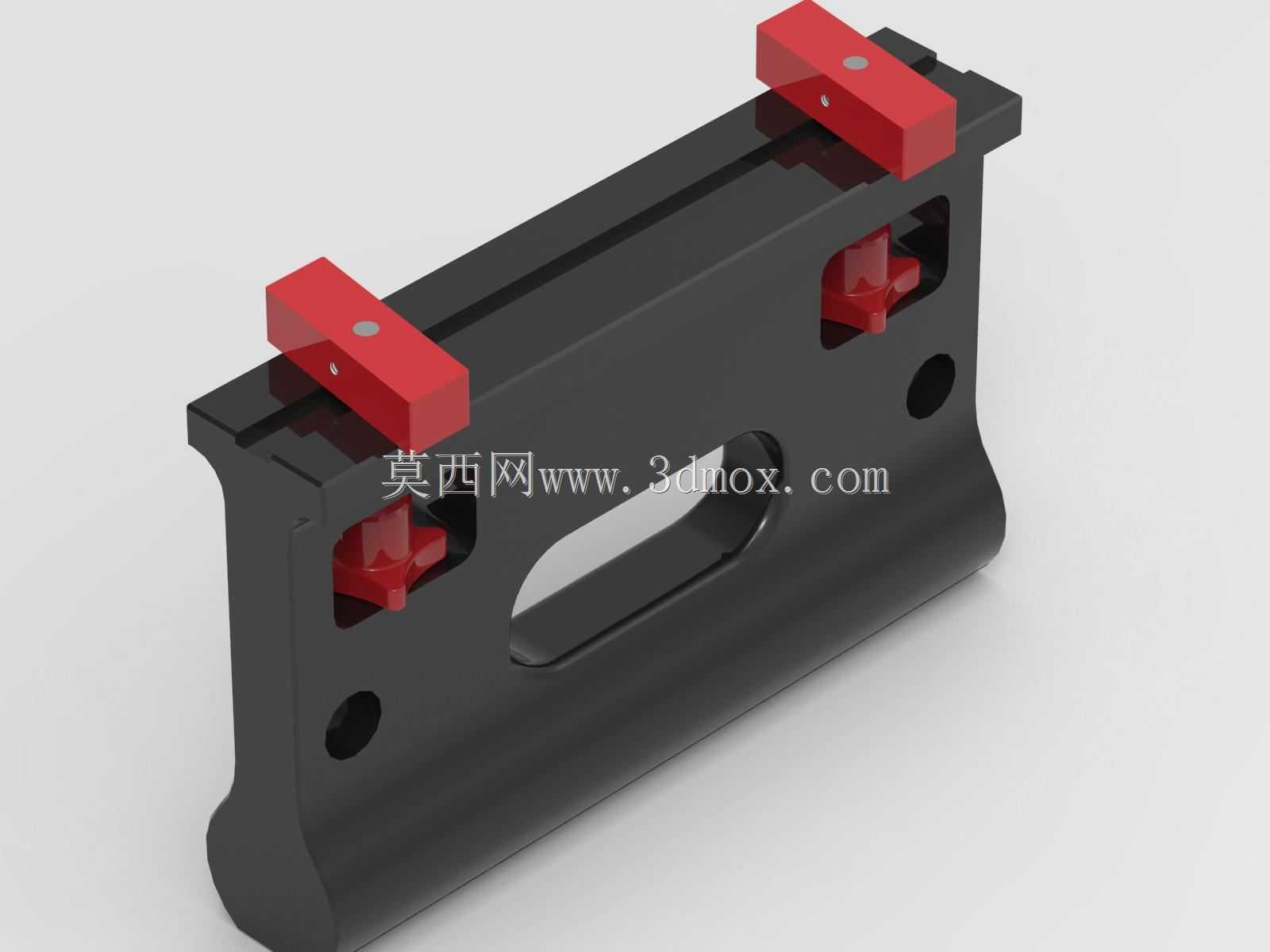

　　这款安装固定基座主要面向光学检测、投影成像类设备的配套安装场景，在生产线视觉检测工位、实验室光学实验平台、工业投影设备架设场景中，承担核心光学元件的承载与定位功能，可适配TALHAS与ILUMINA?O系列光学组件的安装需求，解决不同规格光学元件在设备机架上的快速装夹、位置微调与刚性支撑问题。从结构设计逻辑来看，基座主体采用一体化铣削成型的黑色主体结构，材质优先选用6061铝合金做硬质阳极氧化处理，在保证整体结构刚性的同时控制构件自重，避免额外增加安装机架的负载。主体侧面开设的长圆形减重孔并非单纯为了缩减材料用量，孔位边缘做了R角过渡处理，既可以减少加工过程中的材料去除量，也能作为安装时的手持避让位，同时在设备长期运行过程中，

　　预留出热胀冷缩的形变余量，避免温度变化带来的结构应力导致安装基准偏移。基座上部设置的两个红色压紧块采用对称式布局，压紧块与主体接触面做了防滑纹理处理，每个压紧块配套两颗内六角锁紧螺钉，可根据搭载元件的实际宽度调整压紧间距，调整行程覆盖对应系列光学元件的安装尺寸范围，装夹时无需额外制作转接板，直接将元件放置在基座支撑面上，调整两侧压紧块位置后锁紧螺钉即可完成固定，相比传统的螺栓穿孔固定方式，可减少元件本体的开孔加工需求，避免破坏光学元件的结构完整性。基座底部的弧形接触面设计，是为了适配圆柱形安装导轨的搭载需求，弧面半径与常用的直径30mm光学安装导轨匹配，安装时可沿导轨轴向滑动调整整体位置，调整到目标点位后，

　　通过基座侧面的紧定螺钉完成锁止，无需额外的转接支架即可实现导轨上的快速固定。基座侧面预留的两个圆形通孔为定位销孔，孔位公差控制在H7级别，当需要将基座固定在平板类安装面上时，可配合圆柱销完成精准定位，再通过螺栓穿过孔位完成锁紧，重复安装定位精度可控制在0.02mm以内，满足光学设备对安装位置重复精度的要求。在安装边界设计上，基座整体长度控制在120mm，宽度45mm，主体高度30mm，上部压紧块抬起后的最大高度为42mm，安装时预留的周边操作空间不小于15mm即可完成锁紧螺钉的操作，不会与周边的光路调节构件产生干涉。基座上的红色压紧块采用POM材质加工，自身具备一定的缓冲性能，锁紧时不会刮伤光学元件的安装面，

　　同时红色的外观配色也能在设备调试时快速识别装夹点位，提升调试效率。结构上的镂空设计除了减重之外，也能减少基座本身的反光面积，避免在光学成像过程中产生多余的反光杂影，影响成像检测的精度。在实际工况使用中，这款基座可承受的静态搭载重量不超过5kg，满足绝大多数工业镜头、投影模组、小型光源组件的承载需求，长期在车间环境下使用时，阳极氧化的表面处理层可抵御常见的切削液雾气、灰尘侵蚀，无需频繁做表面维护。设计过程中特意规避了尖锐棱角结构，所有外露边缘都做了C0.5的倒角处理，避免安装调试过程中划伤操作人员，也减少应力集中导致的结构开裂风险。压紧块与主体之间的配合间隙控制在0.1mm以内，既保证滑动调整的顺畅度，也不会因为间隙过大导致装夹后元件出现倾斜，影响光路的同轴度。基座底部的紧定螺钉采用内六角平端紧定螺钉，锁止时不会在导轨表面压出明显凹痕，方便后续位置调整时的顺畅滑动，也不会破坏导轨的安装基准面。
