光学设备支撑副反射镜调节机构

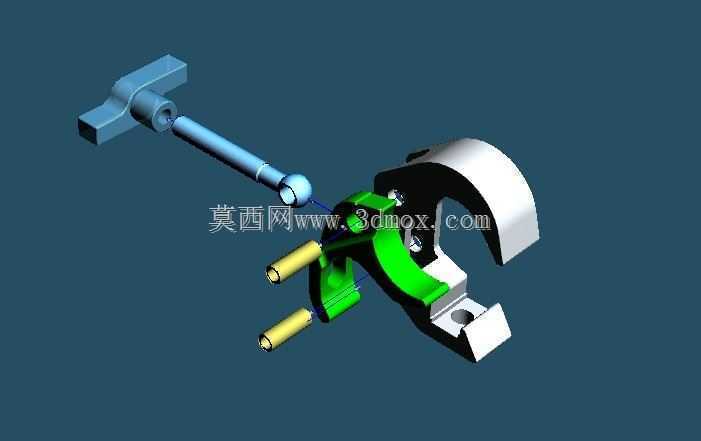

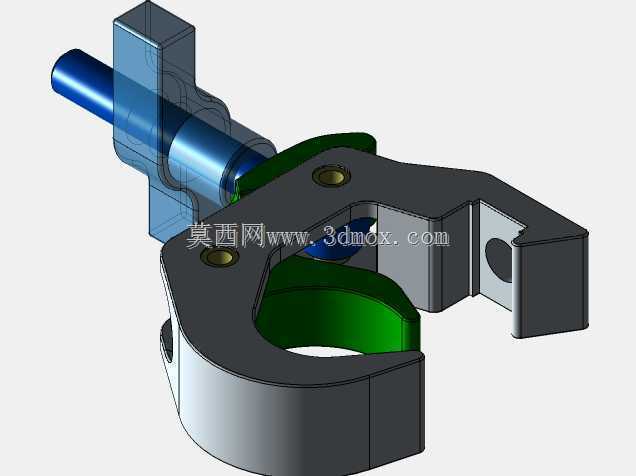

　　这套支撑副反射镜的调节机构，主要应用在中小型抛物面天线、地面光学观测设备、小型射电望远镜的馈源支撑系统中，核心作用是完成副反射镜的空间位姿微调与长期位置固定，保证主反射面汇聚的电磁波或者光束能够精准馈入接收端，避免因为安装误差、结构形变带来的信号增益损失或者光路偏移。从结构组成来看，整套机构分为手动调节端、传动连杆、反射镜夹持座、弧形导向轨几个核心部分，手动调节端采用T型防滑手柄设计，操作人员无需额外工具即可徒手完成调节操作，手柄与传动杆之间设置有防松锁紧结构，调节到位后可以通过侧面的顶丝完成位置锁死，避免户外工况下因为风载、设备振动导致的位置漂移。传动连杆采用两端球铰的连接方式，能够补偿安装过程中带来的角度偏差，

　　避免调节过程中出现卡滞、别劲的问题，球铰的配合间隙控制在0.02mm以内，既保证调节过程的顺滑度，也不会因为间隙过大带来回程误差，影响调节精度。反射镜夹持座采用分体式抱箍结构，与反射镜背部的安装凸台配合，接触面设置有0.5mm厚的聚四氟乙烯缓冲垫，既可以避免装夹过程中对反射镜基体造成压伤，也能吸收温度变化带来的形变差，防止不同材料热膨胀系数不匹配导致的镜面应力变形。弧形导向轨的曲率与副反射镜的调节摆动轨迹完全匹配，导向面经过精铣加工，表面粗糙度达到Ra1.6，配合夹持座上的两个导向销，能够保证反射镜在调节过程中始终沿着设计的圆弧轨迹运动，不会出现径向窜动。在安装边界上，整套机构的固定端通过底部的两个安装孔与主反射面的中心支撑筒连接，

　　安装孔采用长圆孔设计，允许安装时有±3mm的位置调整量，降低主支撑结构的加工精度要求，整套机构的横向最大伸展尺寸为180mm，调节手柄的操作空间预留半径不小于60mm即可满足徒手操作需求，不需要预留额外的工具操作空间。设计过程中优先考虑了户外长期使用的可靠性，所有外露的金属结构件都采用阳极氧化处理，调节配合面涂抹低温润滑脂，能够在-40℃到60℃的环境温度范围内正常工作，不会因为低温出现润滑脂凝固导致调节卡滞，也不会因为高温出现润滑脂流失导致的配合面锈蚀。在功能特性上，这套机构可以实现副反射镜沿光轴方向的±15mm平移调节，以及垂直于光轴方向的±5°角度倾斜调节，调节分辨率可以达到0.1mm每转，完全满足中小型光学、

　　射电设备的副反射镜校准需求，相比传统的三杆调节结构，这套单手柄调节的结构操作更简便，不需要反复调整三个支杆的长度来对位，单人即可在5分钟内完成副反射镜的全部校准工作，大幅降低现场安装调试的时间成本。结构受力方面，弧形导向轨作为主要的承载部件，厚度设计为8mm，采用铝合金一体铣削成型，能够承受12级风载下的反射镜倾覆力矩，不会出现结构变形，传动连杆采用不锈钢材质，抗拉强度达到520MPa，即使在极端振动工况下也不会出现杆体弯曲或者断裂的问题。
