舞台用菲涅尔反射式聚光灯具结构

　　这款反射式聚光灯具主要面向剧场演出、演播室录制、商业展演等专业照明场景，作为面光、侧光或定点造型光的核心投射设备，可通过调整光源与透镜的相对位置改变光束角，适配不同距离的布光需求，满足从局部重点照明到大范围铺光的切换要求。

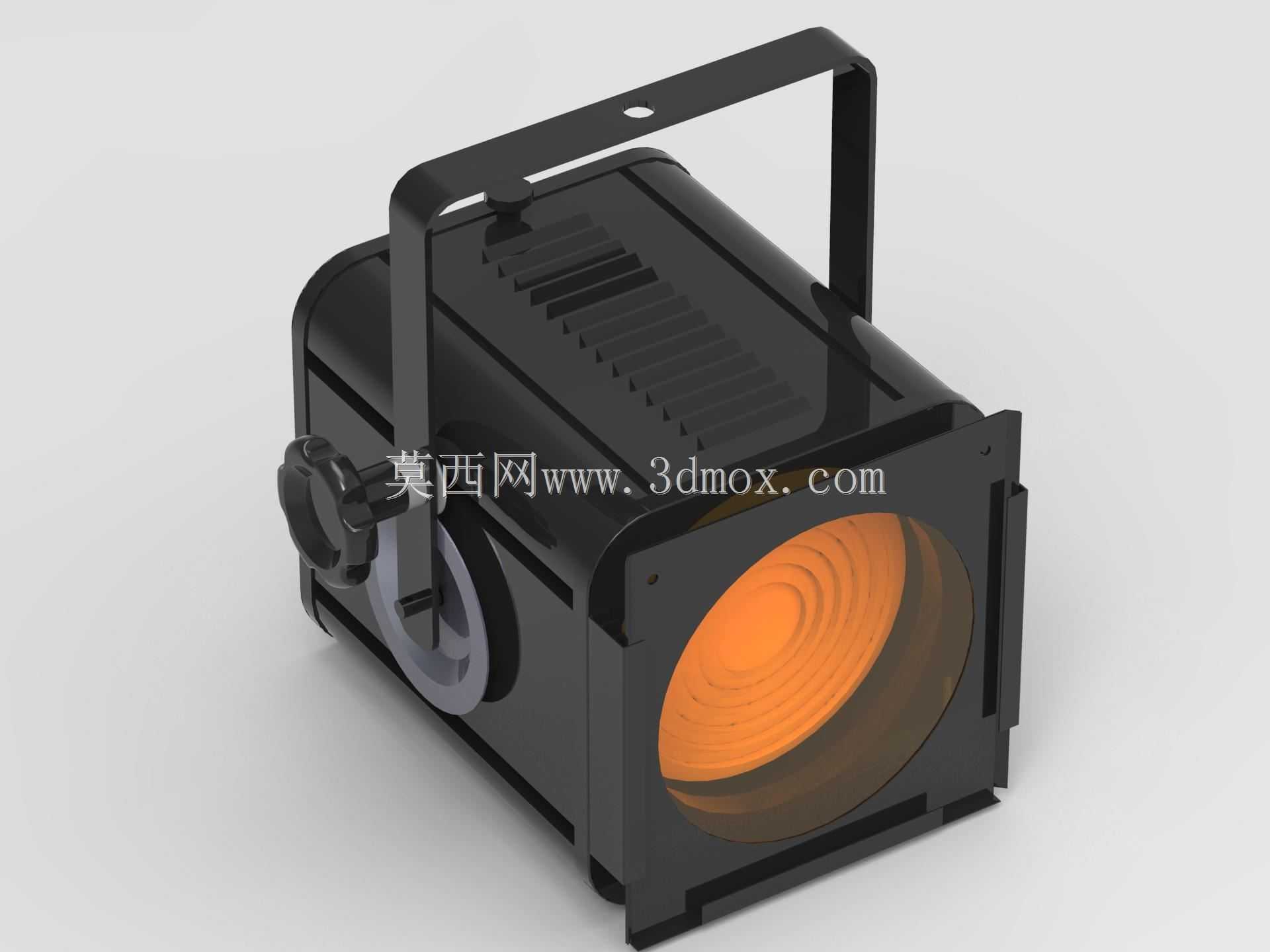

　　从结构设计逻辑来看，整体采用一体化压铸壳体作为承载主体，壳体表面设置多道平行散热筋，沿灯具轴向排布，可在长时间满功率工作时通过自然对流带走光源产生的热量，避免内部元器件因过热出现光衰或寿命折损，无需额外加装散热风扇即可满足常规4小时以上连续演出的使用要求，同时杜绝了风扇运行带来的风噪问题，适配演播室、剧场等对背景噪音有严格控制的场景。灯具前端采用菲涅尔螺纹透镜作为光学输出组件，透镜表面的同心圆螺纹结构可在保证聚光效率的同时，让投射光斑边缘实现自然的柔化过渡，避免硬边光斑在人物面部或布景上产生生硬的明暗分界，透镜通过前端压圈固定在壳体前端的安装槽内，压圈采用快拆卡扣结构，无需专用工具即可快速拆卸，方便后期清洁透镜表面积尘或更换不同焦距的透镜组件。

　　灯具顶部设置U型一体式吊挂支架，支架采用弯折钢板焊接成型，两端通过阻尼转轴与壳体两侧的安装凸台连接，转轴处设置锁紧旋钮，可在-90°到+45°的俯仰角度范围内任意调整并锁止，满足不同投射角度的布光要求；支架顶部预留标准灯钩安装孔，孔位间距符合国内演出行业通用的吊挂桁架尺寸规范，可直接适配常规的舞台灯钩、保险绳挂载点，无需额外加工转接件即可完成快速吊挂安装。灯具侧面设置调焦手轮，手轮通过齿轮齿条结构与内部的光源安装滑台连接，转动手轮即可带动光源沿轴向前后移动，改变光源与菲涅尔透镜的距离，从而在15°到60°范围内连续调整光束角，调焦过程阻尼均匀，无卡顿或空程，调整到位后可通过手轮侧边的锁止螺钉固定焦距，避免演出过程中因震动导致焦距偏移。

　　安装边界方面，灯具整体最大外轮廓尺寸控制在320mm×220mm×260mm范围内（含支架与手轮），重量约5.8kg，单点位吊挂载荷要求不低于15kg，预留3倍以上安全系数，符合演出场所吊挂设备的安全规范；尾部预留标准电源接插件安装位，可适配常规的舞台灯光电源接头，接线处设置防拉脱压线结构，避免布线拉扯导致接线松脱；壳体底部设置可折叠支撑脚，在地面放置使用时可翻开支撑脚调整灯具俯仰角度，满足临时布光或地面补光的使用需求。内部光源安装位采用模块化设计，可适配同规格的卤钨光源或LED集成光源，更换光源时只需打开尾部的后盖即可完成操作，后盖采用卡扣式连接，无需拆卸螺丝即可快速开启，方便现场应急维护。灯具所有外露金属部件均做黑色哑光喷塑处理，一方面避免舞台杂光照射到灯具表面产生反射光斑干扰演出效果，另一方面也可提升壳体的防锈耐刮性能，适配演出场所频繁转场运输的使用工况，边角位置均做R3以上的圆角处理，避免安装调试过程中划伤操作人员。
