工业用反射镜壳体结构三维设计

　　在工业光学检测、激光加工、光路传导类设备的结构设计环节中，反射镜的安装壳体是直接决定光路稳定性、设备环境耐受能力的核心配套部件，很多刚入行的结构工程师容易把注意力全部放在镜面本身的光学参数上，忽略了壳体结构对整套光路系统的影响，最终做出来的设备往往在现场运行三五个月就出现光路偏移、密封失效、镜面积灰污染等问题，反而拉高了后期的运维成本。

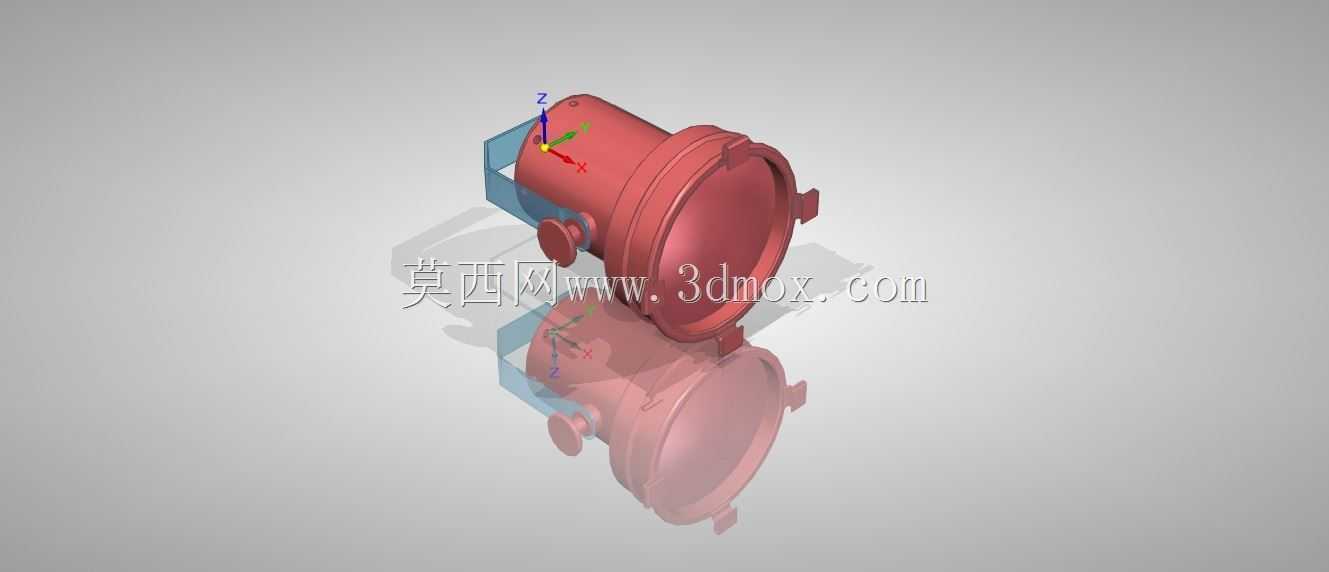

　　这个反射镜壳体的设计首先考虑的是工业现场的复杂安装工况，整体采用筒式主腔体加侧装固定座的结构形式，主腔体的法兰端用来安装压圈固定反射镜片，法兰边缘预留的均匀分布凸耳是用来配合快拆卡扣或者螺栓锁紧端盖的，不需要做整圈的螺栓孔布局，既能减少加工工序，也能在需要清洁镜面的时候快速拆装，不会因为反复拧动螺栓造成螺纹滑牙或者法兰面变形。侧方的方形固定座是整个部件的安装基准面，上面预留的两个安装孔位做了沉台设计，安装的时候螺栓头可以完全沉入沉台内部，不会突出安装面干涉周边的光路挡板或者走线空间，固定座和主腔体连接的位置做了渐变式的加强筋过渡，不是生硬的直角连接，既可以减少注塑或者压铸成型时候的应力集中问题，也能提升整个壳体的抗扭刚度，哪怕设备运行过程中存在持续的小幅振动，也不会因为连接位置刚度不足造成腔体偏移，带动反射镜角度变化影响光路精度。

　　从实际应用场景来看，这类反射镜部件常被用在激光打标设备的光路转折位置、自动化视觉检测的光源反射工位、户外安防监控设备的红外补光光路里，不同场景对壳体的要求有细微差别，但核心的设计逻辑是共通的：首先要保证镜片安装后的角度精度，腔体内部的镜片定位台阶做了0.1mm的精度公差设计，镜片放进去之后不会出现径向的窜动，压圈锁紧的时候也不会因为压力不均造成镜片翘曲，避免反射光路出现畸变。其次是密封性能，法兰端面预留了密封槽的安装位置，可以配套1.5mm线径的O型密封圈，配合端盖锁紧之后可以达到IP54以上的防护等级，哪怕是在有少量粉尘、切削液飞溅的机加工车间环境里使用，也不会有污染物进入腔体内部污染镜面，减少日常维护的频次。

　　设计过程中还要充分考虑安装边界的适配性，整个壳体的轴向长度控制在120mm以内，最大外径不超过80mm，侧装固定座的安装孔中心距按照通用工业光学配件的标准尺寸设计，可以直接适配市面上多数标准光学安装支架、铝型材机架的安装孔位，不需要额外做转接件，能缩短设备组装的调试周期。腔体内部做了哑光消光的结构处理预留，后期做表面处理的时候可以在内部喷哑光黑涂层，避免腔体内部的杂散光反射干扰主光路，影响光学检测或者激光加工的精度。主腔体侧面预留的小凸台是用来安装定位销的，和端盖装配的时候可以通过定位销快速对齐角度，不会出现端盖装偏压到镜片边缘的问题，对于批量组装的生产线来说，这个小结构能大幅降低装配的不良率。

　　很多工程师在做这类壳体设计的时候，容易把壁厚设计得太厚，不仅浪费原材料，还会让整个部件的重量偏大，增加安装支架的负载，这个设计的主腔体壁厚保持在3mm的均匀尺寸，既满足刚度要求，也不会造成材料浪费，固定座位置因为要承受安装锁紧力，壁厚局部加厚到4.5mm，和主腔体连接的位置做了壁厚渐变过渡，避免成型的时候出现缩痕、气孔等工艺缺陷，不管是采用铝合金压铸还是工程塑料注塑的工艺生产，都能有比较好的工艺良率。另外在腔体的下端位置预留了微小的透气孔结构，配合防水透气栓使用，可以平衡腔体内部和外部的温度差带来的压力差，避免因为设备运行发热造成内部压力升高，把密封圈顶出密封槽，或者温度降低的时候内部形成负压把外部的水汽吸进腔体内部，在镜面形成凝露影响使用。

　　从结构受力的角度分析，整个壳体的载荷主要来自三个方面：一是镜片本身的重量，二是安装锁紧时候的螺栓预紧力，三是设备运行过程中的振动冲击，设计的时候通过加强筋的合理布局、壁厚的均匀化处理，让整个部件的固有频率避开工业现场常见的10-50Hz的振动频段，不会在设备运行的时候出现共振问题，保证反射镜的角度长期保持稳定。对于需要调整反射角度的使用场景，这个侧装固定座的基准面还可以和角度调整架直接配合，不需要额外设计转接结构，调整角度的时候整个壳体带动镜片同步转动，不会出现镜片和腔体之间的相对位移，调整完角度锁紧之后的重复定位精度可以满足工业级光学设备的使用要求。
