小齿轮箱用花键传动轴结构设计

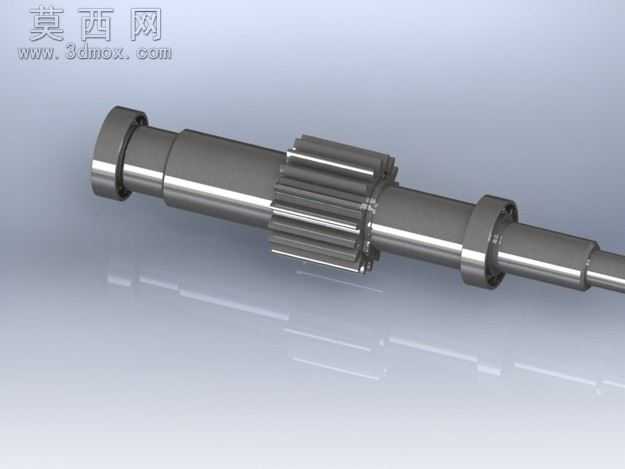

该轴类零件为小齿轮箱配套的传动核心构件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械设计轴类零件的规范要求，先以旋转特征构建轴的主体阶梯轴身，依次完成各段轴径的尺寸定义，匹配不同安装位的公差配合要求，再通过拉伸切除、阵列特征完成中部花键齿结构的创建，保证齿形参数、齿距、齿宽完全符合传动啮合的精度标准。建模阶段对轴身的各段过渡圆角、轴肩定位面、端部倒角都做了精细化处理，避免应力集中问题，同时预留了轴承安装位、齿轮装配位、密封件安装位的对应结构尺寸，保证后续装配的同轴度要求。渲染环节采用金属合金钢材质，调整材质的粗糙度、反光度参数模拟真实调质处理后的金属表面质感，添加柔和的环境光与定向光源，凸显轴身各段的圆柱面轮廓、花键齿的立体结构，通过光影效果清晰呈现轴肩、卡槽、倒角等细节结构。设计过程中充分考虑该轴在齿轮箱内的动力传递功能，中部花键结构用于和传动齿轮啮合传递扭矩，两侧阶梯轴段分别用于安装支撑轴承、连接动力输入输出端，各轴段的直径变化经过受力校核，满足弯扭组合载荷下的强度要求，轴端的定位结构设计可保证装配时的轴向定位精度，避免运转过程中出现窜动问题。整体结构紧凑，各功能段划分清晰，既满足齿轮箱内部的装配空间限制，又保证了动力传递的稳定性与使用寿命，建模过程中所有特征均保留参数化关联，可根据不同的载荷需求、安装尺寸快速调整轴径、花键参数、轴段长度，适配不同规格小齿轮箱的设计需求。
