隧道钢管运输用叉车配套装卸承载架

　　在山岭隧道钻爆法施工的物料转运环节，长直圆管类建材的场内倒运一直是效率痛点——常规叉车货叉仅能托举管材底部单点，大长度钢管运输时易出现端头下垂、滚动偏移，甚至在转弯时剐蹭隧道初支面或临时管线，既拖慢工序衔接节奏，也存在管材变形、现场磕碰的安全隐患。这套适配叉车的装卸承载装置，正是针对小断面隧道内φ3200作业断面下φ2300规格钢管的转运需求开发，从结构适配性到作业边界都做了针对性的工程化设计。

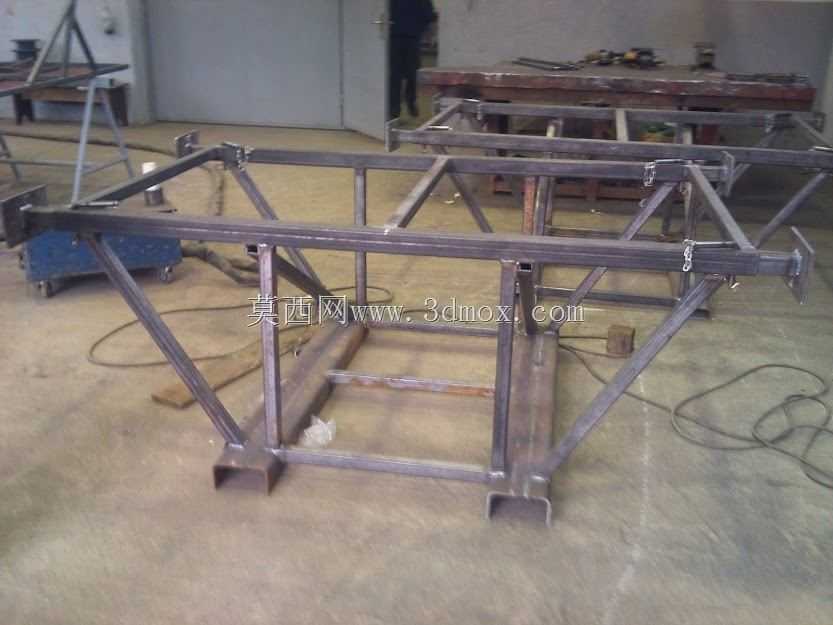

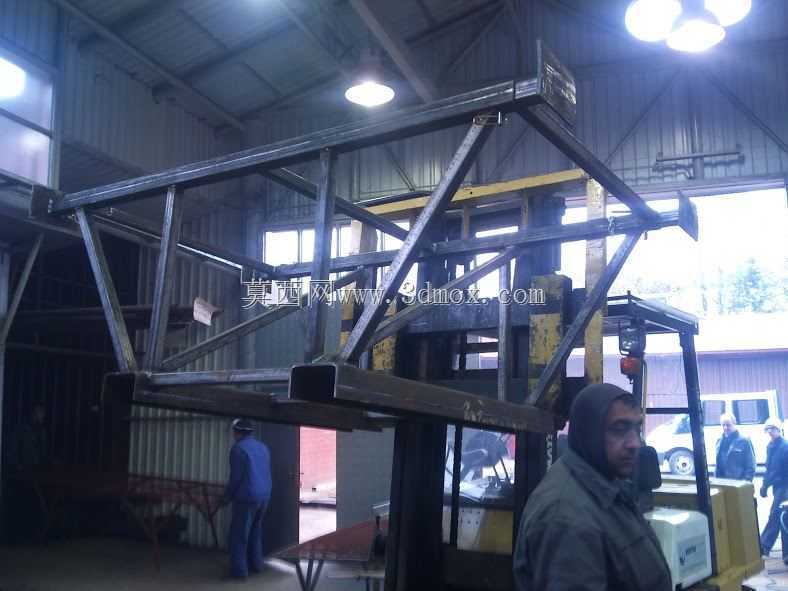

　　从结构形式看，整套装置采用矩形钢管焊接成型的框架式主体，没有多余的冗余结构，整体自重控制在叉车额定承载的冗余范围内，不会过度占用叉车的有效载荷配额。框架底部设置了与标准叉车货叉完全匹配的叉套孔位，安装时无需额外改装叉车结构，仅需将货叉完全插入叉套并锁定防脱销，即可完成装置与叉车的刚性连接，单人操作下十分钟内就能完成装拆，适配施工现场多台叉车轮换作业的调度需求。框架的横向承载面做了分段式的挡边设计，不是通长的封闭槽结构，而是间隔布置可快速拆装的限位挡块，既能在钢管放置后限制其径向滚动，也能在转运不同长度管材时灵活调整挡块间距，避免管材端部伸出过长影响通行。

　　设计阶段首先核算了隧道内的作业边界：常规单线铁路隧道的洞内施工通道净宽通常在3.5米左右，错车点预留宽度不超过1.2米，因此这套承载架的整体外宽控制在2.6米以内，安装到3吨级内燃叉车上后，整车通行宽度不超过2.8米，能顺利通过隧道内的临时错车通道，不会剐蹭两侧的风筒、排水管线等临时设施。框架的纵向长度匹配6米定尺钢管的重心分布，托举点位设置在钢管总长的两个黄金分割点位置，运输时钢管两端的悬出长度差控制在0.5米以内，不会出现一端过重导致的叉车翘头风险，也能避免管材端头下垂碰到地面凸起的碎石或轨道。

　　实际作业时，这套装置的功能特性完全贴合现场工况：框架的上表面没有做整面钢板封闭，而是采用间隔的横撑结构，一方面减轻了整体自重，另一方面钢管放置时不会因为接触面积水、积渣导致打滑，现场焊接作业溅落的焊渣也能直接从横撑间隙掉落，不会在架面积攒形成凸起硌伤钢管防腐层。框架的斜向支撑采用了等边角钢满焊连接，所有焊缝高度不小于6毫米，关键受力节点还额外加焊了三角形加强筋，在叉车满速行驶过施工便道的颠簸路段时，框架不会出现开焊、变形的问题，能承受急刹车、小半径转弯时的管材侧向冲击力。

　　不同于通用型的叉车货叉加长套，这套承载装置的承载面高度做了针对性降低，比常规货叉托举高度低120毫米，运输钢管时整车的重心高度更低，在隧道内有坡度的作业面行驶时稳定性更好，不会因为重心过高出现侧翻风险。框架的两端还预留了捆绑带挂点，运输超长管材或者经过坡度超过8度的作业面时，可以快速用尼龙捆绑带将管材与框架绑定，不需要额外在货叉上缠绕铁丝固定，减少了现场作业的辅助时间。

　　从现场适配性来看，这套装置不仅能转运指定规格的钢管，临时调整挡块位置后，也能转运隧道施工用的小直径风管、钢拱架加工件、钢筋网片等长条形物料，不需要频繁更换属具，提升了叉车在洞内的综合利用率。框架所有外露的钢材表面都做了抛丸除锈后刷防锈漆的处理，能适应隧道内高湿度、有少量腐蚀性渗水的作业环境，不会短时间内出现大面积锈蚀影响结构强度。日常维护也非常简便，不需要专门的润滑点，仅需在每次作业前检查叉套的防脱销是否完好、焊缝有没有出现裂纹即可，适合施工现场缺乏专业维护人员的作业条件。

　　在作业效率层面，常规用普通货叉转运同规格钢管时，需要两名辅助工人在两侧扶稳管材，单次运输仅能承载1根，还需要频繁调整管材位置避免偏移；使用这套承载装置后，仅需一名信号工指挥，单次就能稳定承载2根同规格钢管，运输过程中不需要专人扶管，单趟运输效率提升一倍以上，也减少了辅助作业人员的配置，降低了洞内作业的安全风险。针对隧道内光线不足的问题，框架的前后端面还贴了反光标识，在叉车灯光照射下能清晰显示装置的外轮廓，避免在洞内会车时发生剐蹭。
