龙门式多工位物料移栽码放设备结构

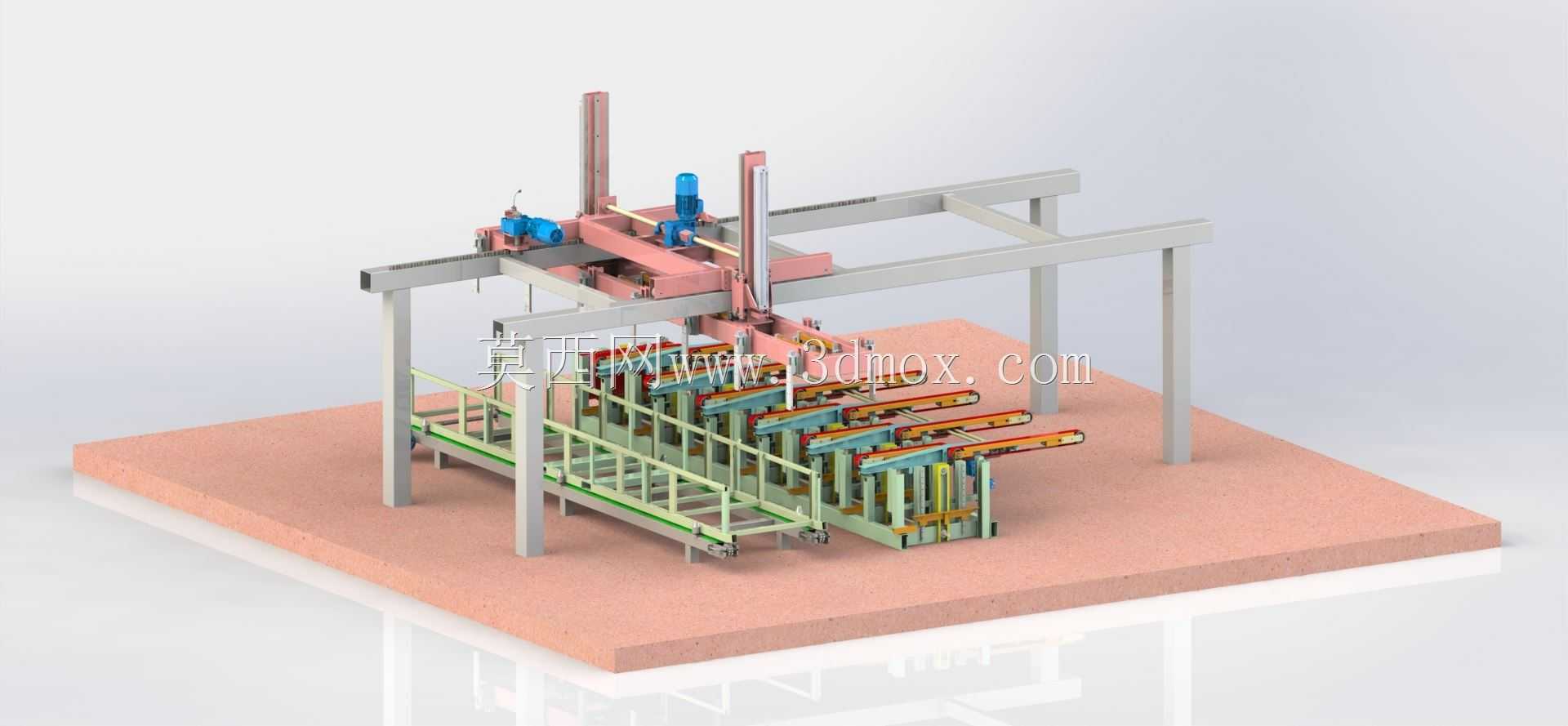

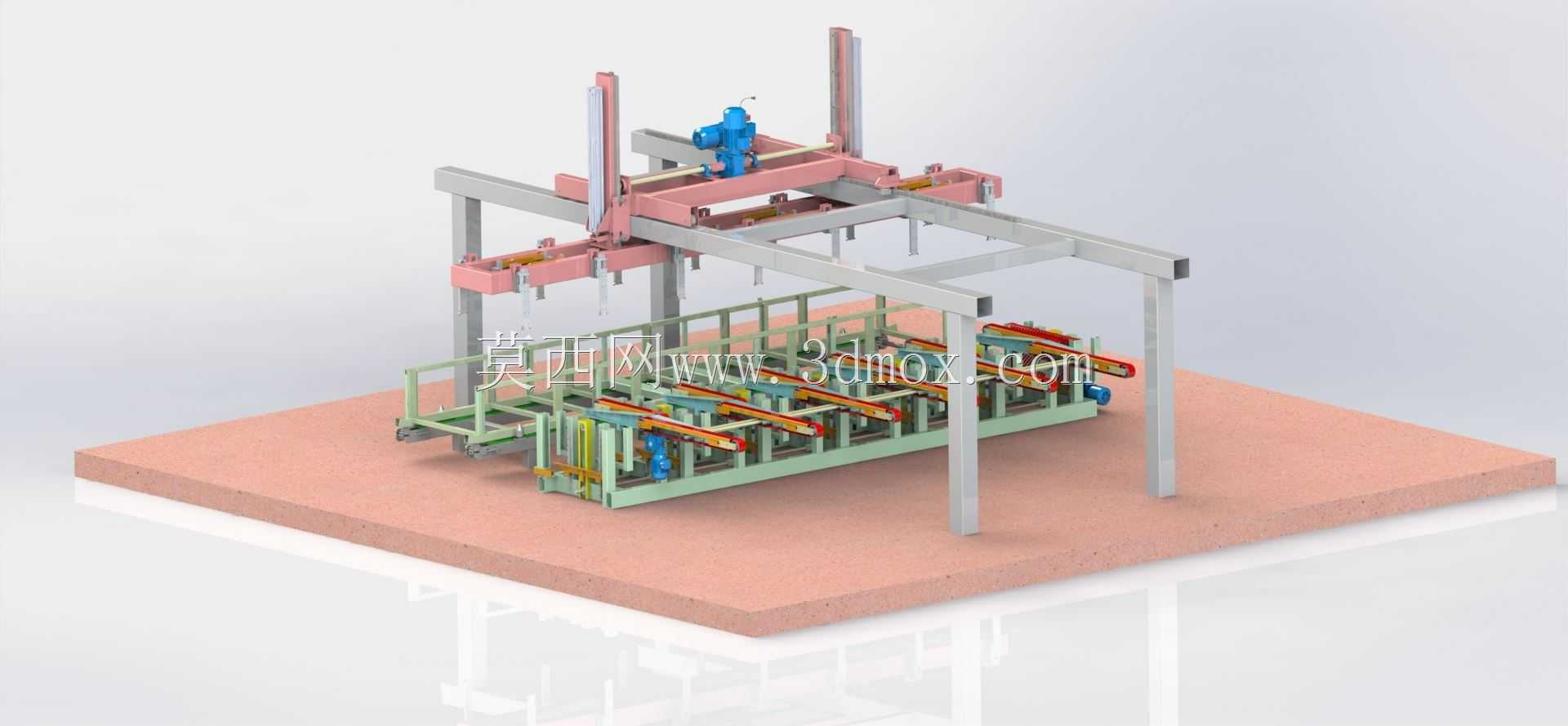

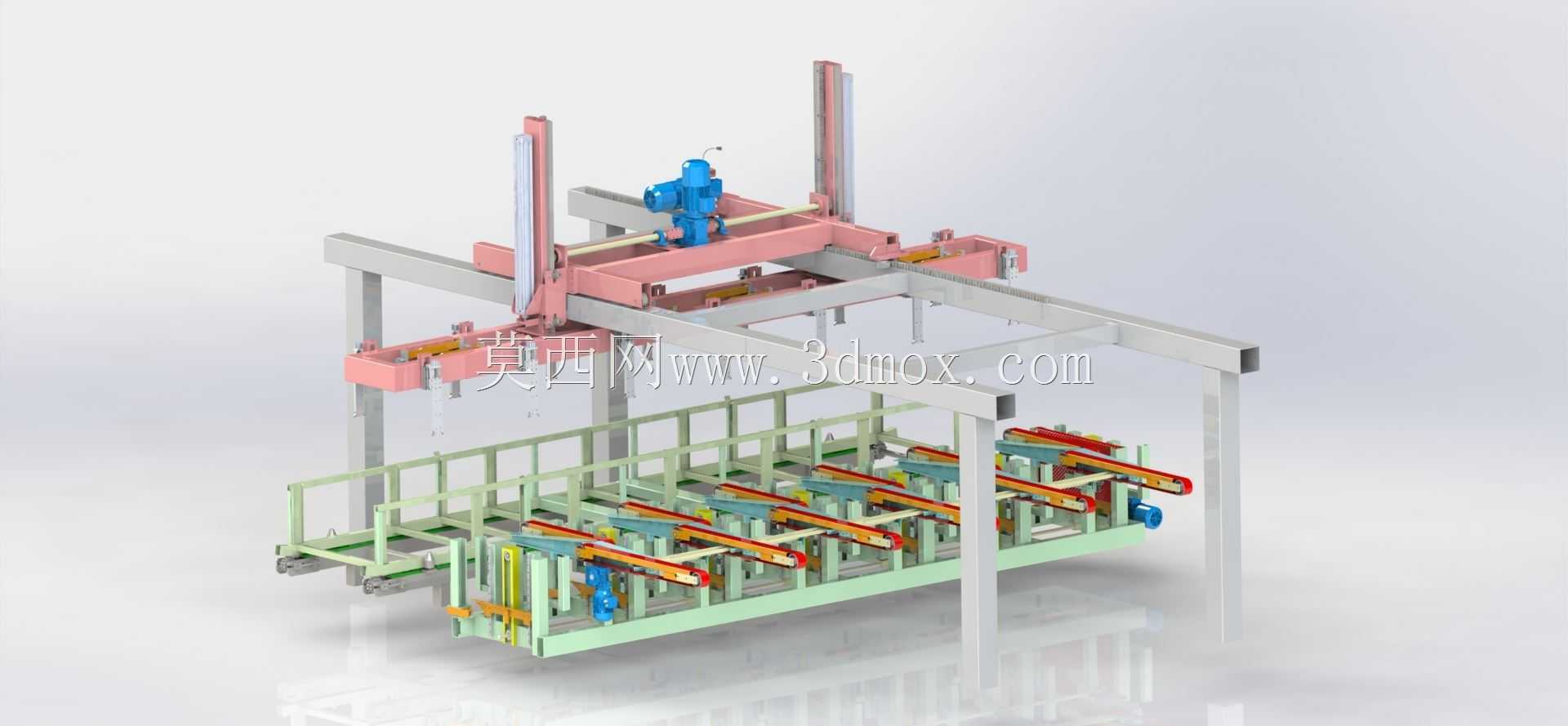

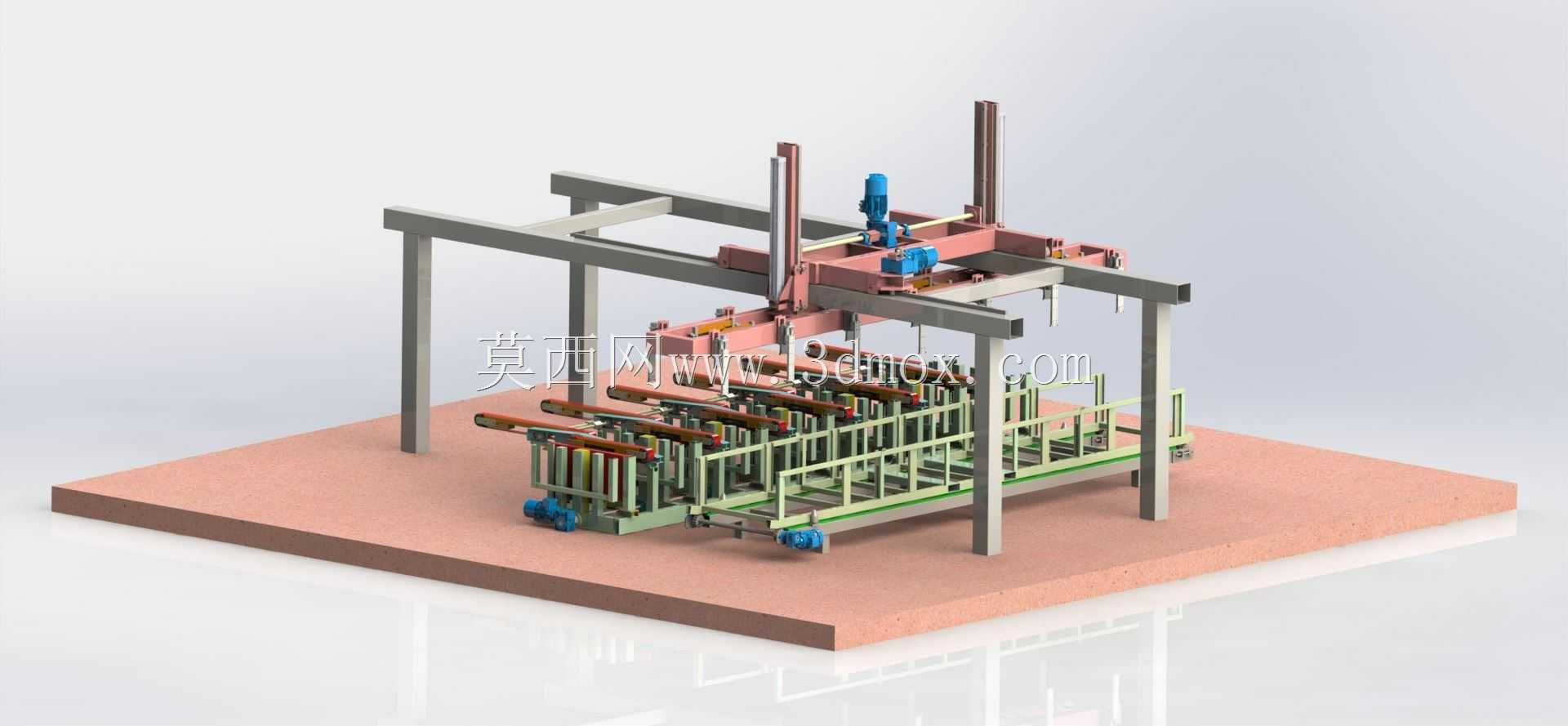

　　该设备主要面向建材加工、板材成型后段的工序流转场景，适配长条形型材、定型板材的跨工位转运与堆码作业，解决传统人工转运长尺寸物料时对位精度差、劳动强度高、堆码整齐度不足的问题，可直接对接前端挤出、裁切工序的出料端，完成物料从输送线到暂存架的自动转移，也可反向适配从暂存区到加工工位的上料流程，适配多规格同类型物料的柔性作业需求。从整体结构布局来看，设备采用四柱龙门式桁架作为主体承载框架，框架立柱采用矩形型钢焊接成型，底部通过膨胀螺栓与车间混凝土地面固定，安装时需保证四根立柱的顶面平面度公差控制在1mm/全行程范围内，避免横梁运行时出现卡滞、负载不均的问题。横梁沿车间纵向布置，跨距可根据实际产线宽度调整，本次设计的标准跨距为4.2米，

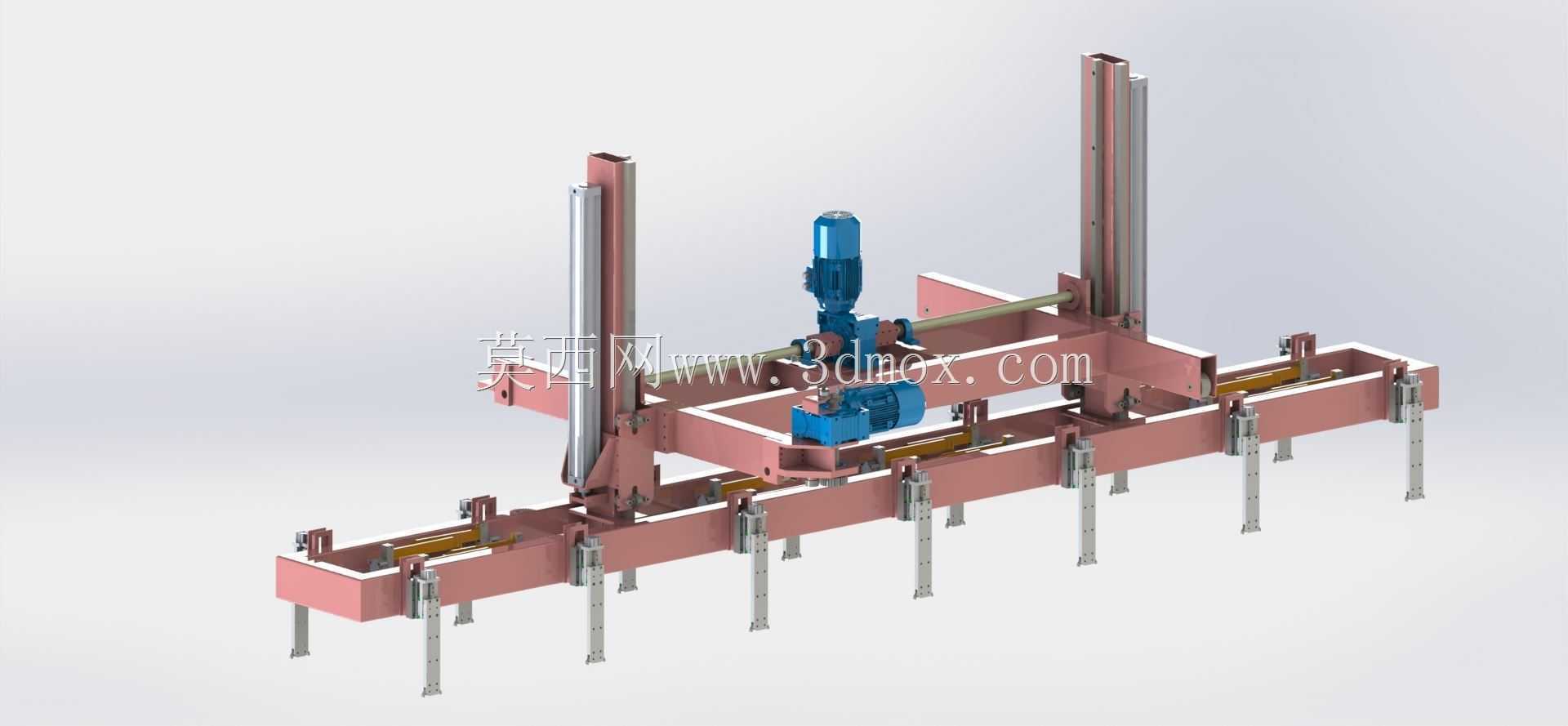

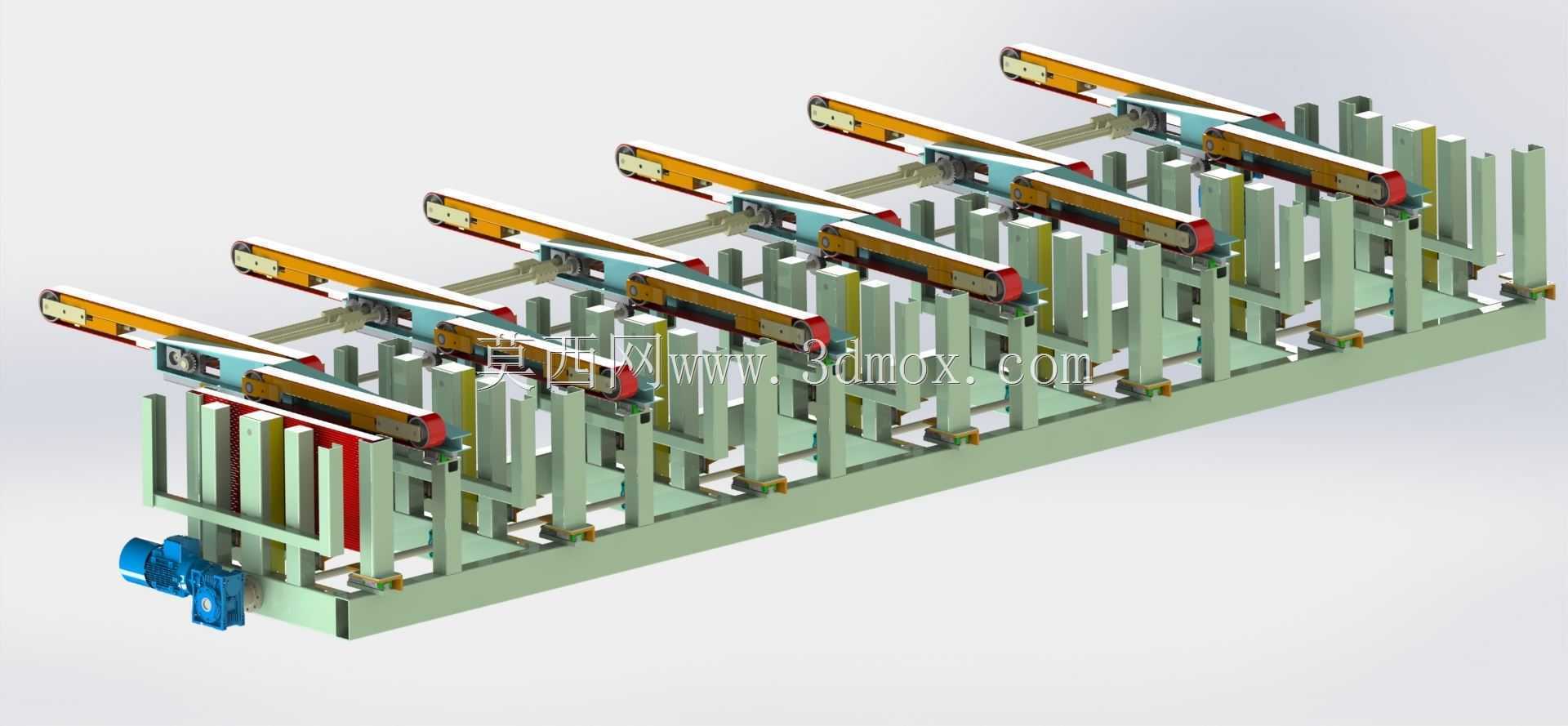

　　横梁上安装有两组直线导轨作为横向移动的承载导向部件，导轨副选用重载型滚柱滑块，可承受移栽过程中偏载带来的倾覆力矩，横向移动的驱动采用伺服电机搭配齿轮齿条的传动结构，相比同步带传动具备更高的定位精度与负载能力，重复定位精度可控制在±0.2mm以内，满足多工位精准对位的要求。横向移动滑座上集成有垂直升降模组，升降行程根据物料堆码的最大高度设计为1.8米，升降导向同样采用双直线导轨结构，驱动端配备滚珠丝杠传动，末端安装有多组夹取执行机构，夹爪采用气动驱动的开合结构，夹指表面包覆聚氨酯防滑垫，避免夹取过程中对物料表面造成划伤，夹爪的间距可根据物料的长度进行手动调整，适配不同长度规格的型材、板材夹取需求。设备下方配套有链式输送线体，

　　线体采用多排单侧弯板链条作为承载部件，链条上安装有可调式定位挡块，物料从前端工序进入输送线后，挡块可对物料进行初定位，保证每次移栽时物料的位置偏差在夹爪的容错范围内，输送线的驱动端采用减速电机搭配链传动结构，线体运行速度可根据产线节拍在0-12m/min范围内无级调整，线体侧边安装有光电检测传感器，当物料到达指定移栽位置时，传感器触发信号，输送线暂停运行，等待龙门移栽机构完成夹取动作。在设计过程中，重点考虑了长尺寸物料移栽过程中的形变问题，夹取机构的布置间距经过受力仿真验证，当夹取6米长的铝型材或PVC型材时，物料中部的最大下挠量控制在3mm以内，避免物料因形变出现两端对位偏差、无法准确放入暂存架的问题。

　　龙门架的横梁截面经过有限元拓扑优化，在保证整体刚性满足满载运行要求的前提下，尽可能降低横梁的自重，减少横向驱动的负载，降低设备运行时的能耗与振动。设备的安装边界需预留足够的维护空间，龙门架外侧距离车间墙体或其他设备的最小距离不小于0.8米，方便后期对导轨、传动部件进行润滑维护与故障检修，设备顶部的最高安装高度为3.6米，适配常规标准厂房的层高要求，无需对厂房结构进行特殊改造。气路管线采用坦克链沿横梁、立柱侧边布置，避免管线随移动部件运行时出现拉扯、磨损的问题，所有气动元件的气源接口统一布置在立柱侧方的气源处理三联件处，方便现场气源对接与压力调整。该设备的作业节拍可根据前端产线的产能进行匹配，单循环移栽作业时间可控制在12秒以内，单次夹取可同时搬运3-6根同规格型材，相比传统人工搬运作业效率提升4倍以上，同时可避免人工搬运长尺寸物料时存在的磕碰、砸伤等安全隐患，适配规模化量产的建材、型材加工车间的自动化升级需求，也可通过调整夹爪结构适配其他长条形工件的移栽作业，具备一定的结构通用性。
