户外基站通讯塔及配套设备结构

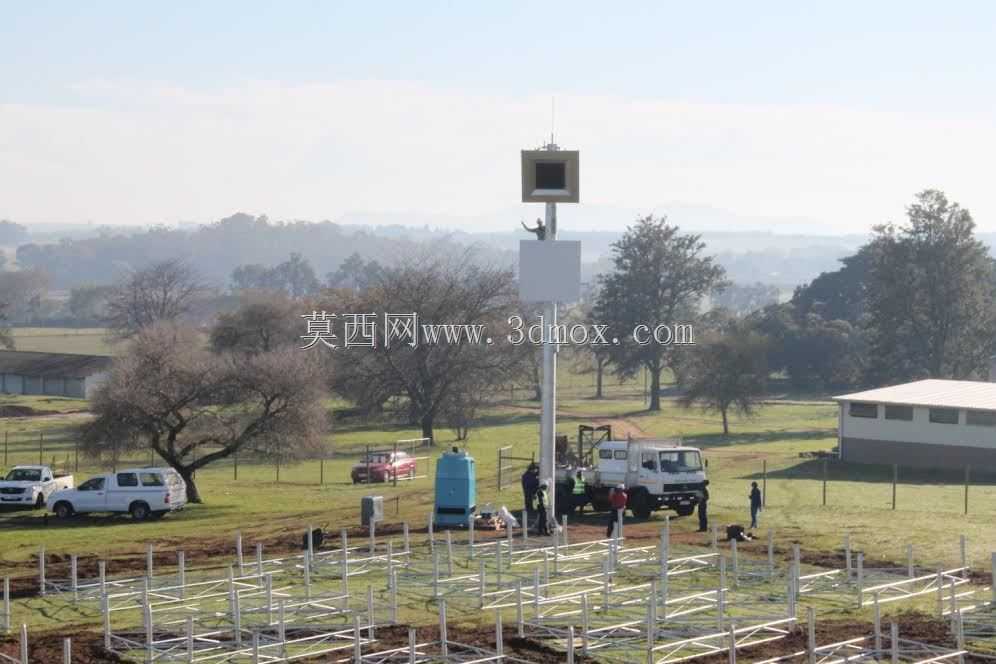

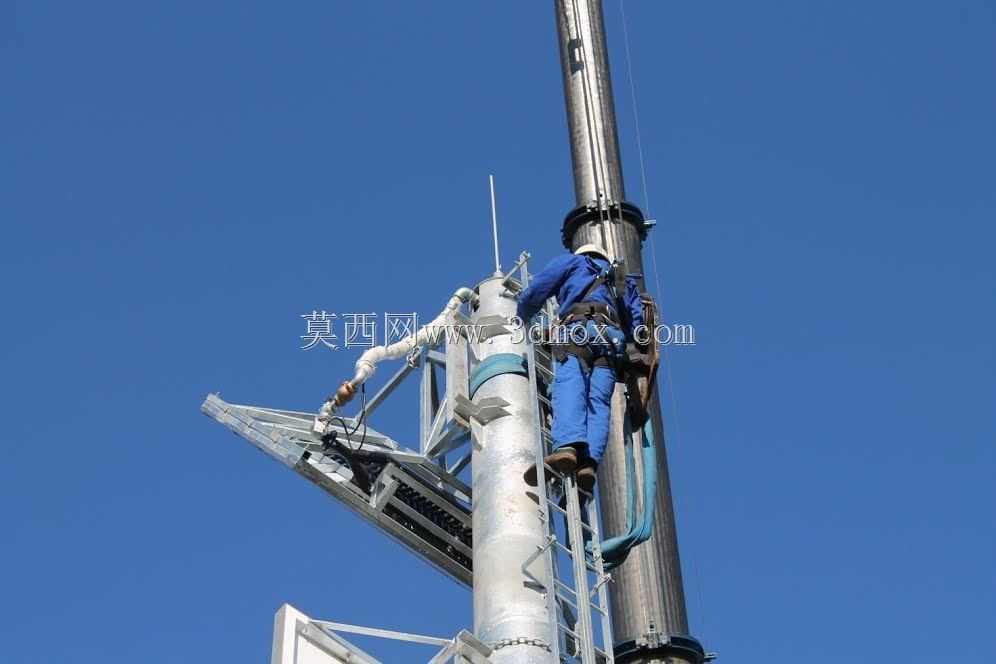

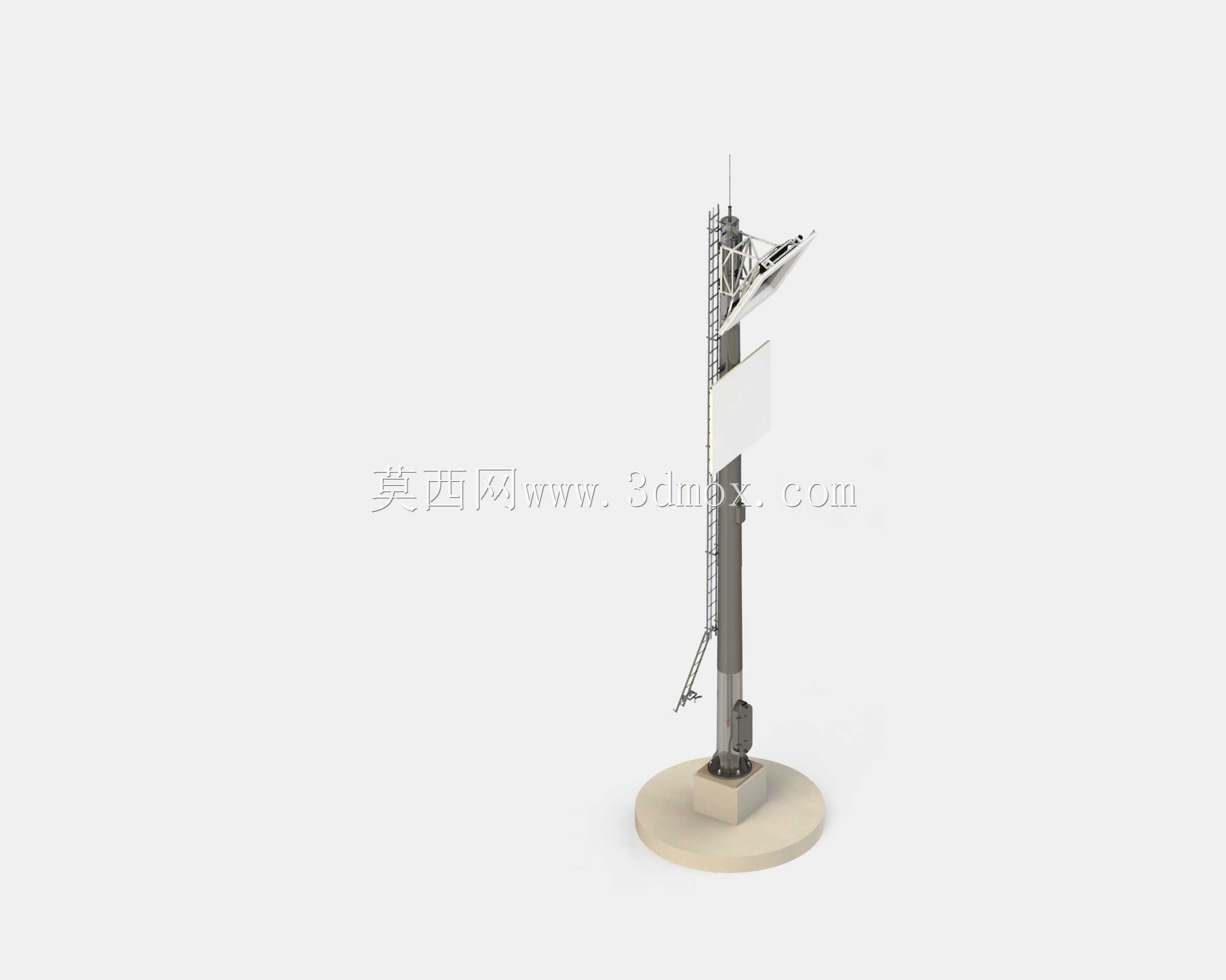

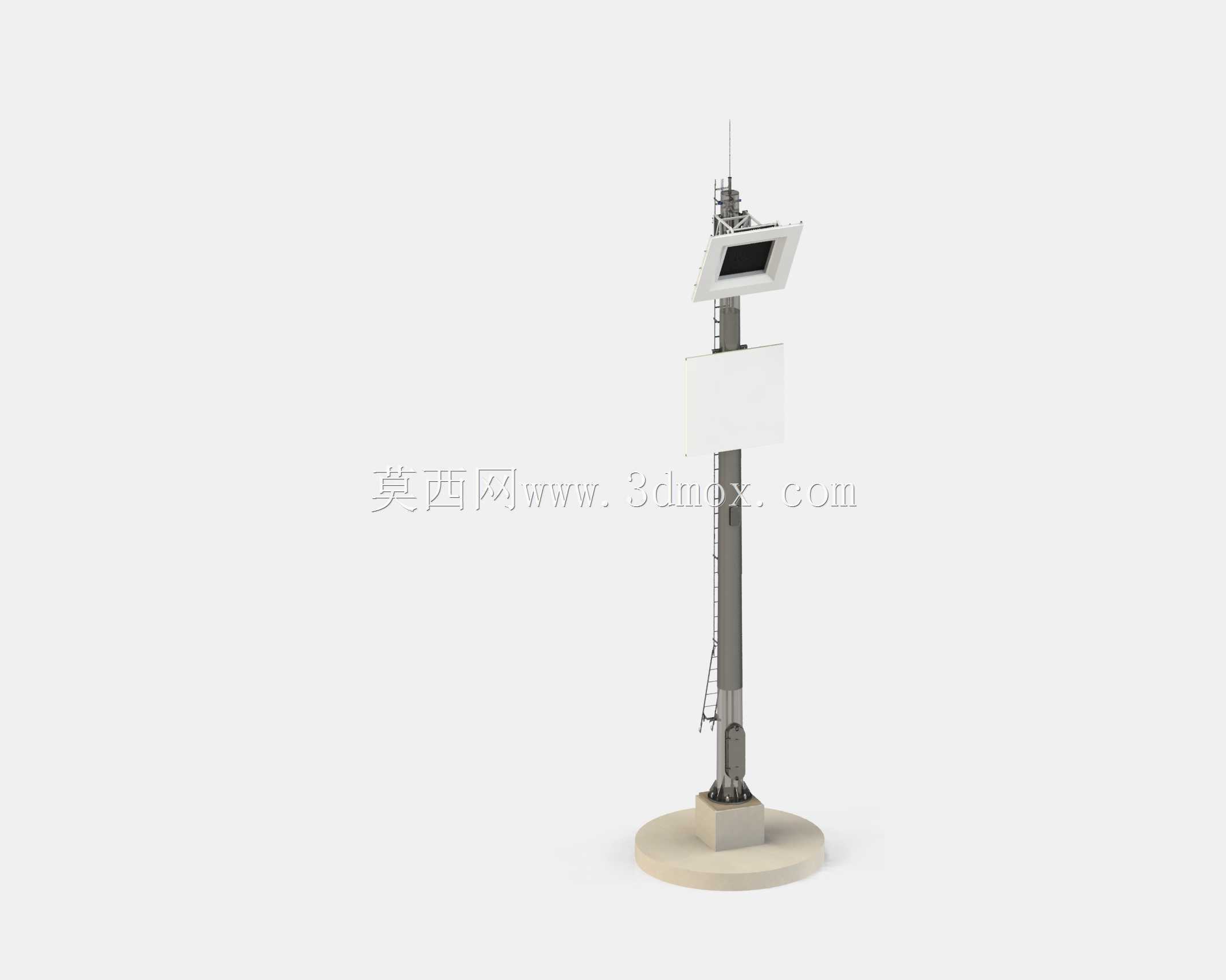

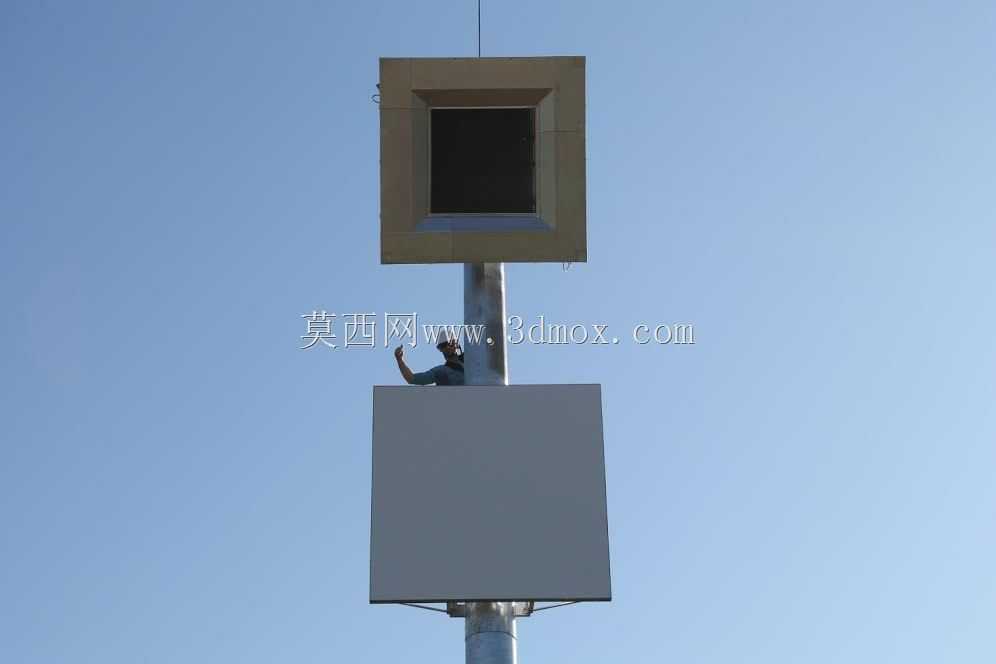

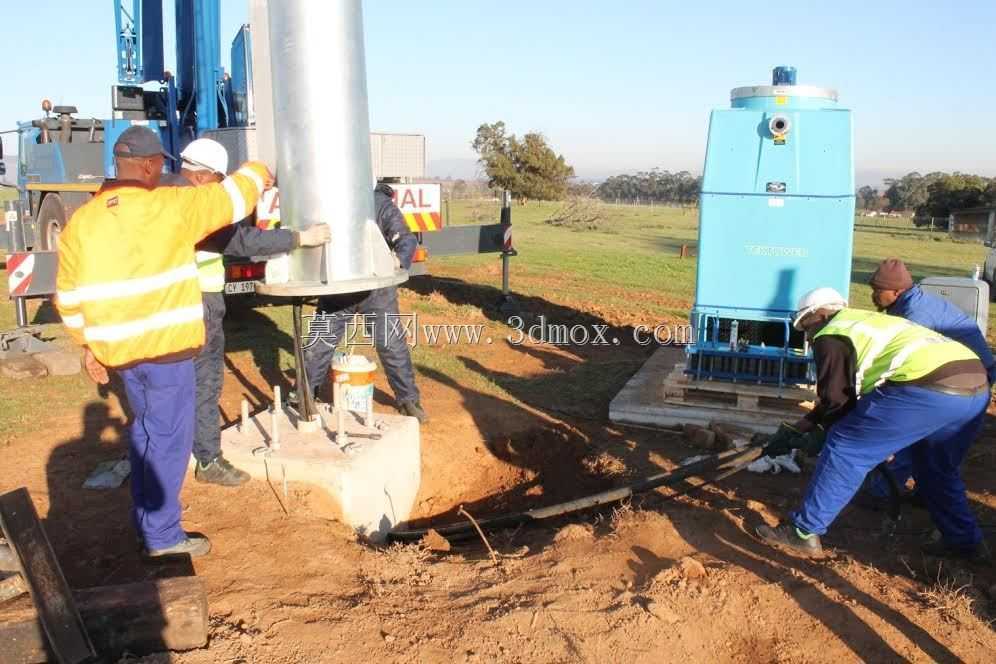

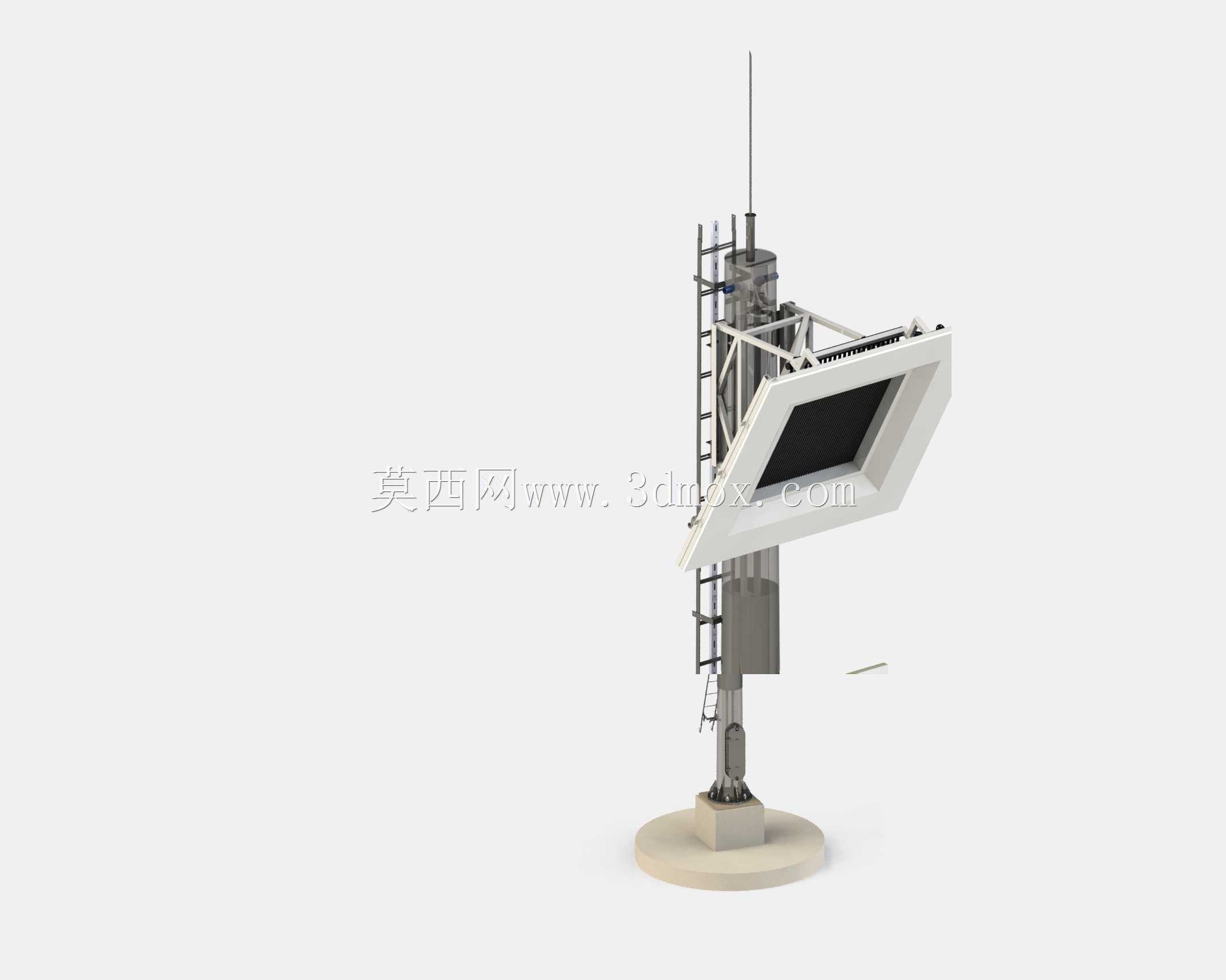

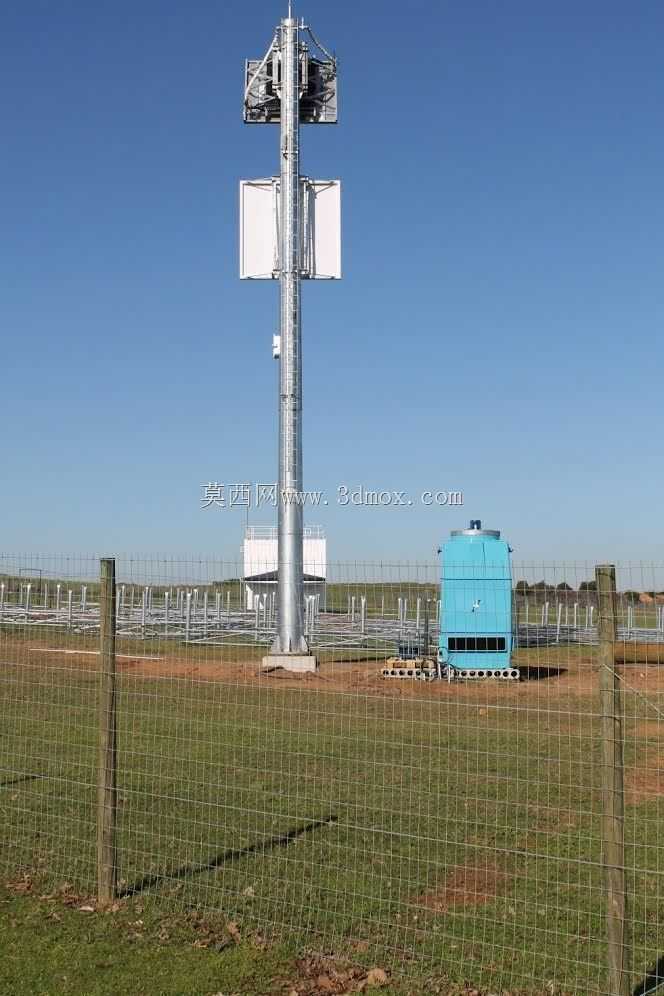

　　这类户外通讯塔结构，核心服务于广域无线信号覆盖场景，常见于郊野、农牧区、城郊开阔地带这类人口密度偏低、有线通讯布线成本极高的区域，承担蜂窝通讯、专网信号传输的硬件支撑功能。整套结构以单根等径热镀锌钢管作为主承力立柱，立柱底部通过法兰盘与混凝土预制基础锚接，安装时需要提前核算场地风载、覆冰厚度对应的力学载荷，确保极端天气下结构不出现倾覆、形变。立柱上分层布置安装支架，不同高度的支架分别挂载定向天线、全向天线、RRU射频单元，支架预留的长圆孔可调节天线俯仰角与水平方位角，适配不同方向的信号覆盖需求，天线与设备之间的馈线沿立柱内侧的走线槽布放，外层加设金属护管避免紫外线长期照射造成线缆老化，同时减少外力剐蹭带来的线路损坏。

　　塔旁配套的户外一体化机柜，采用双层隔热金属壳体设计，内部预留通讯主设备、电源模块、蓄电池组的安装位，机柜底部设置线缆进线口与接地排，安装时需要做混凝土抬高基座，避免雨季地面积水倒灌进柜内，机柜外壳的散热格栅带防尘防虫滤网，兼顾通风散热与野外环境下的防护需求。整套结构的外围设置围栏，采用刺绳与网状围栏组合的形式，划定设备安全防护范围，避免无关人员、牲畜误入触碰设备造成损坏或安全事故。设计这类结构时，首先要根据覆盖半径确定天线挂高，挂高直接决定单塔的信号覆盖范围，挂高过高会增加塔体自重与风阻载荷，提升基础施工成本，挂高不足则会出现信号覆盖盲区，无法满足区域通讯需求；其次要根据挂载设备的总重量、迎风面积核算主立柱的壁厚与法兰盘的螺栓规格，

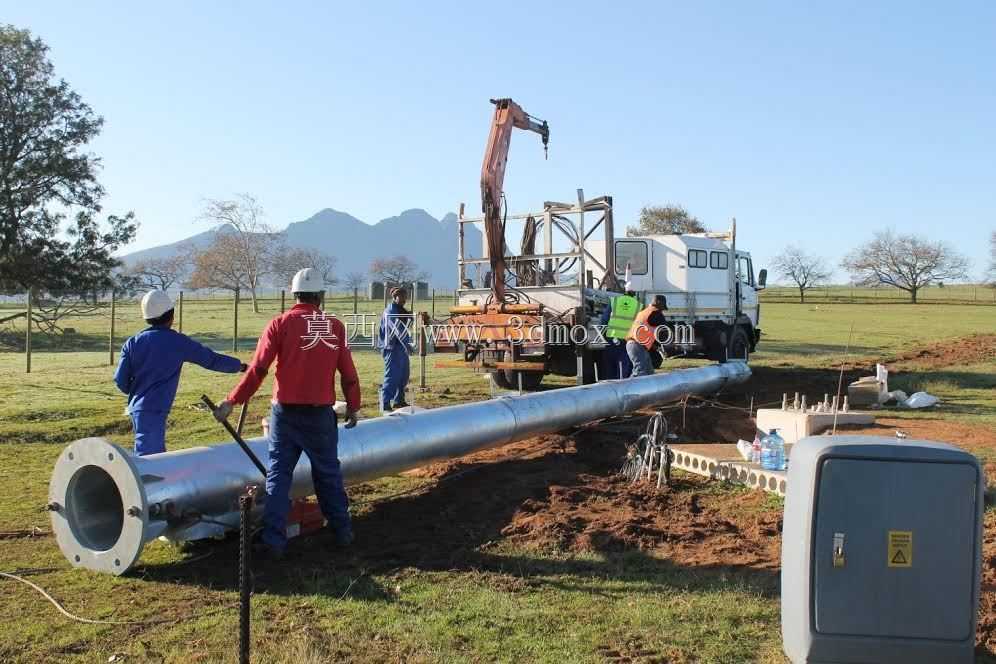

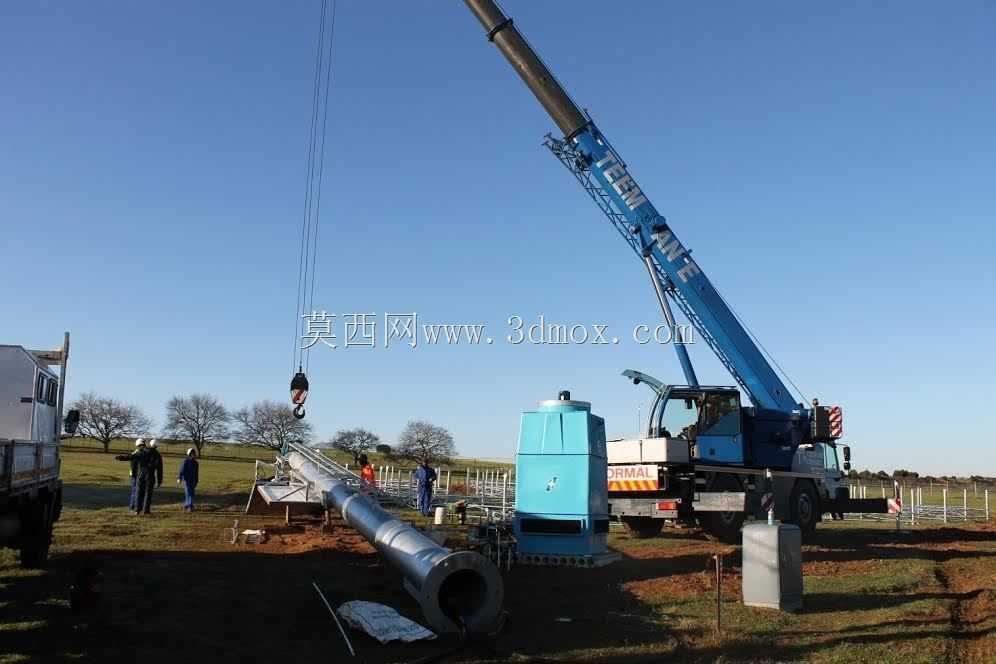

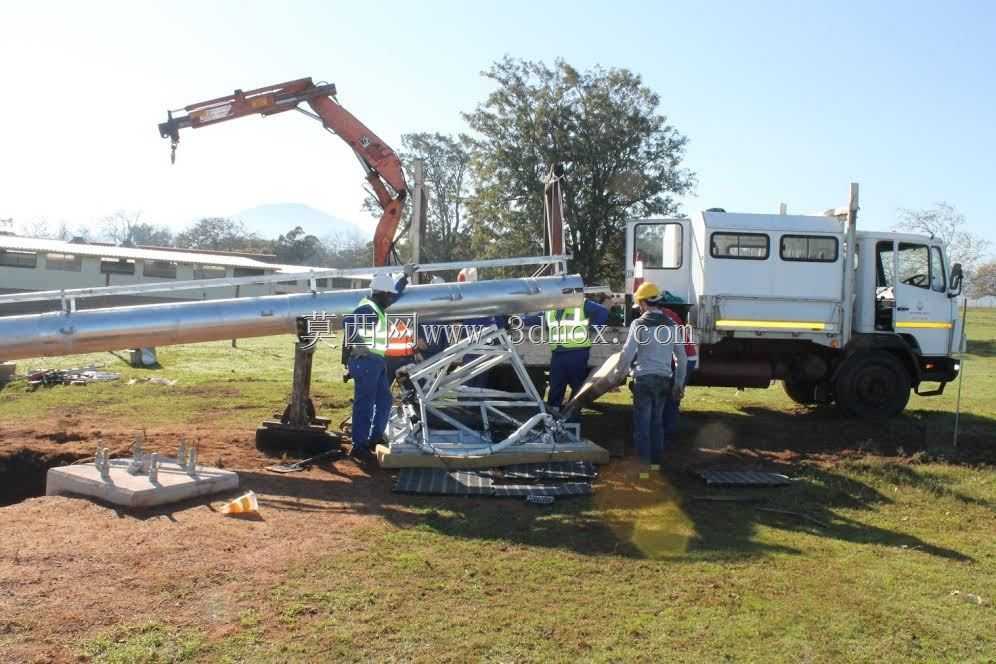

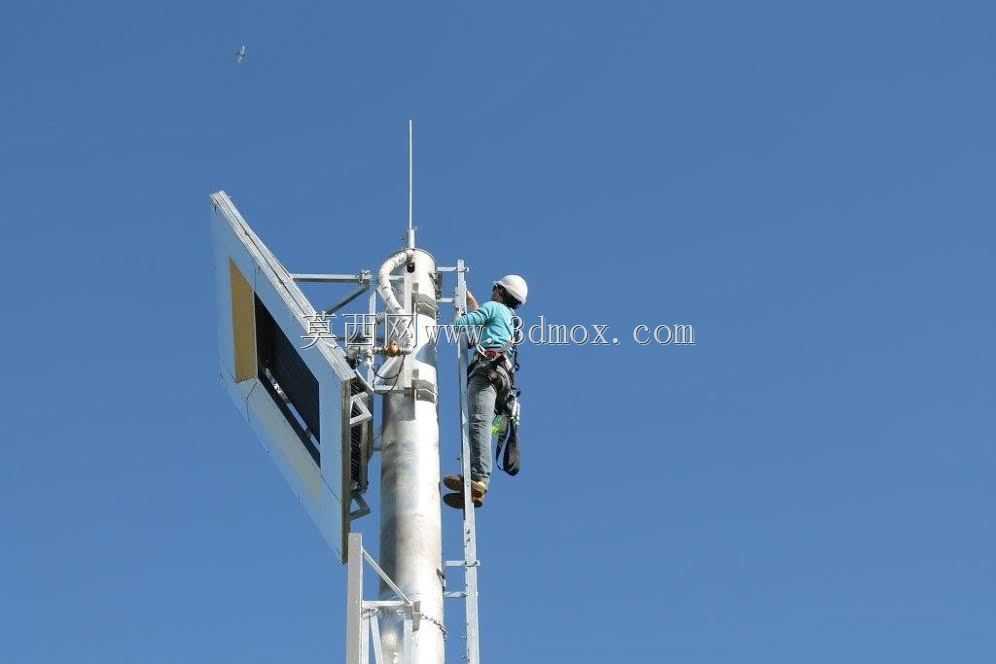

　　所有外露金属构件都要做热镀锌防腐处理，适配户外长期日晒雨淋的使用环境，减少后期运维的防腐维护工作量。安装边界方面，塔体基础需要避开地下管线、地质松软区域，基础开挖深度要根据当地冻土层厚度确定，确保基础坐落在稳定持力层上，机柜与塔体的接地网要连通，接地电阻满足通讯设备防雷要求，围栏的设置范围要预留足够的运维操作空间，方便后期人员上塔维护、更换设备时的工具摆放与作业操作。这类塔架结构的模块化程度较高，主立柱采用分段法兰连接的形式，运输时可拆分成长度适中的管段，适配乡村非铺装路面的运输条件，现场安装时不需要大型吊装设备长时间作业，通过小型吊机即可完成分段拼接，大幅降低偏远区域的施工难度。天线挂载支架的设计预留了设备扩容余量，

　　后期新增频段天线或射频单元时，不需要重新更换主塔结构，仅需在预留支架位加装设备即可，减少后续扩容的改造成本。机柜内部的安装导轨采用通用标准尺寸，可适配不同厂商的通讯设备安装，不需要额外做结构改造，提升了整套设施的通用性。
