航空用轻量化拓扑优化轴承支撑结构

　　该支撑构件属于航空传动系统的核心承载部件，主要应用于固定翼飞机起落架收放机构、襟翼驱动转轴以及小型通航飞机操纵系统的转动副支撑场景，在实际飞行工况中需要同时承受气动交变载荷、机构启停冲击载荷以及机身振动带来的复合作用力，是保障转动部件运行同轴度、降低传动摩擦损耗的关键结构件。

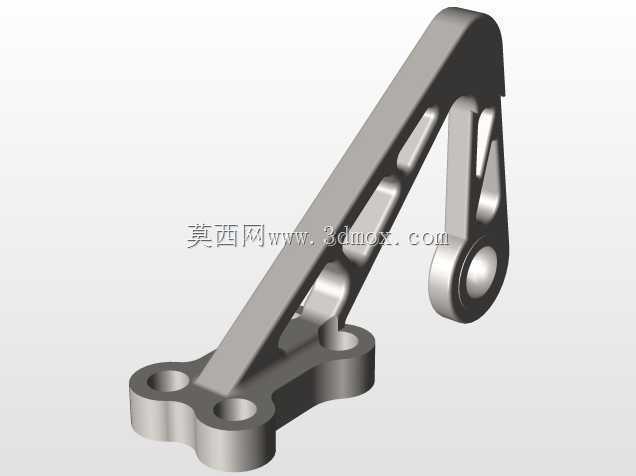

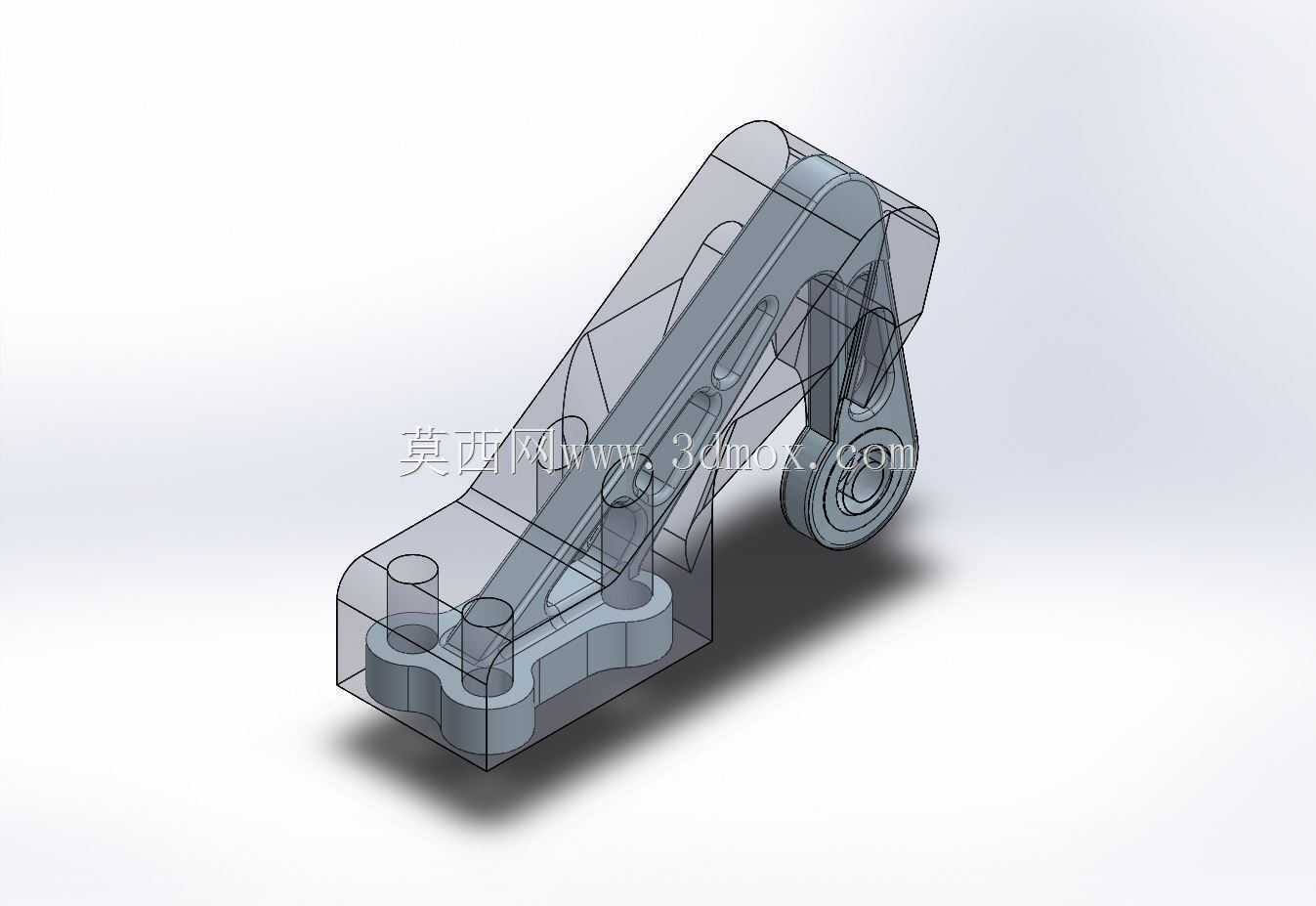

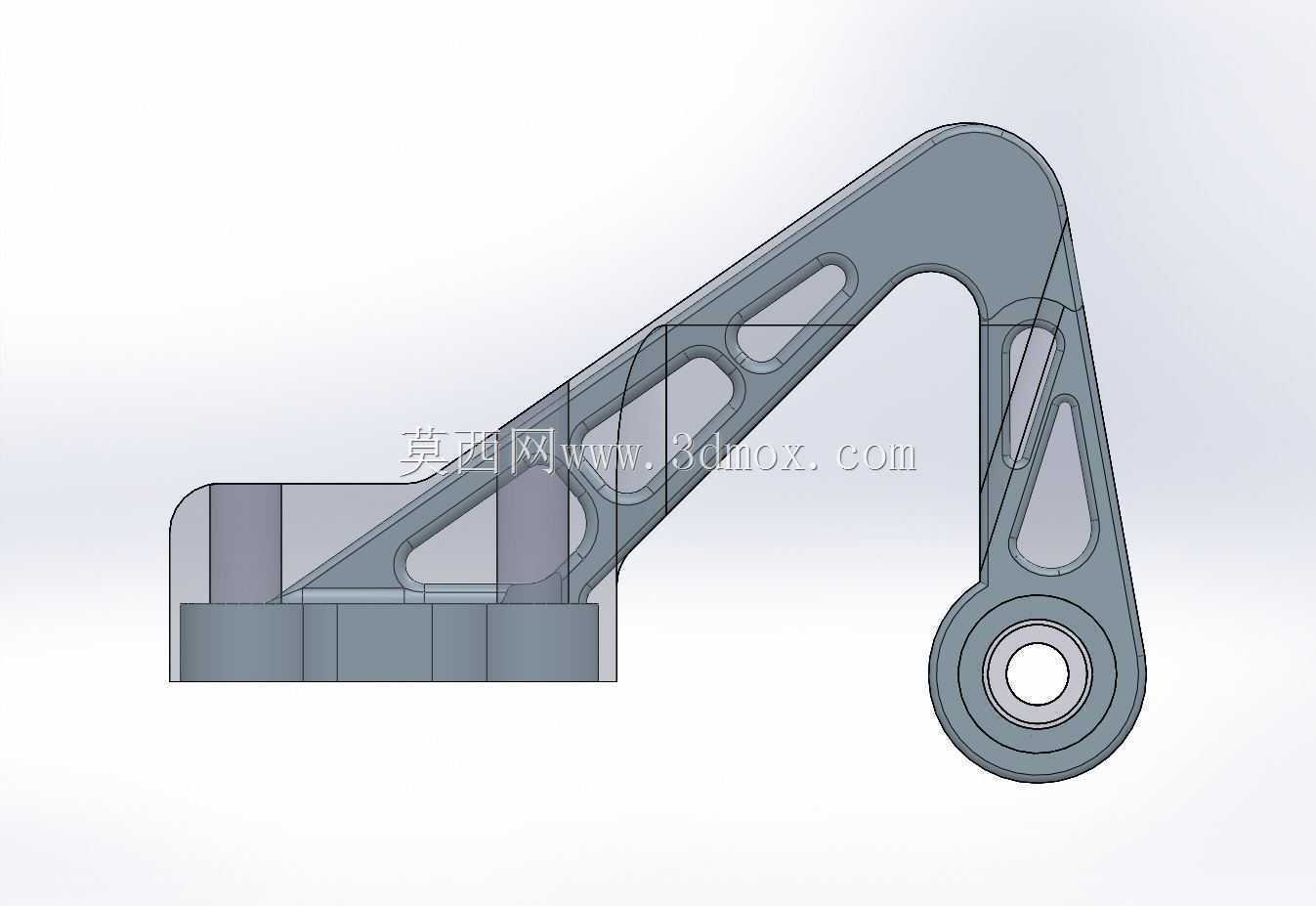

　　从实际使用需求出发，这类支撑结构首先要满足严苛的重量控制要求，航空领域每克结构重量的降低都能直接转化为有效载荷提升或者航程增益，因此设计过程中没有采用传统实心铸造轴承座的构型，而是基于有限元受力仿真结果做了拓扑优化处理：先对结构的安装边界做全约束，在轴承安装孔位置施加实际工况下的径向、轴向复合载荷，通过迭代计算剔除所有应力水平低于许用阈值的材料区域，最终形成的镂空桁架式构型，在保证整体刚度、强度满足设计要求的前提下，相比同载荷等级的实心轴承座减重超过40%，完全匹配航空结构的轻量化设计指标。

　　结构的安装边界设计充分考虑了航空部件的装配维护需求，底部设置的三个安装凸台均带有同轴定位沉孔，安装时可以先通过定位销完成构件与机身承力框的初定位，再通过高强度螺栓完成锁紧固定，能有效避免装配过程中出现位置偏移，保证轴承安装孔的轴线与传动转轴的同轴度控制在0.02mm以内，防止运行过程中出现偏磨、卡滞问题。轴承安装位采用台阶孔设计，孔位内侧预留了轴承外圈定位挡边，外侧预留了密封件安装槽，既可以限制轴承工作过程中的轴向窜动，也能适配航空润滑脂的密封要求，避免高空低温低压环境下润滑脂泄漏，延长轴承的维护周期。

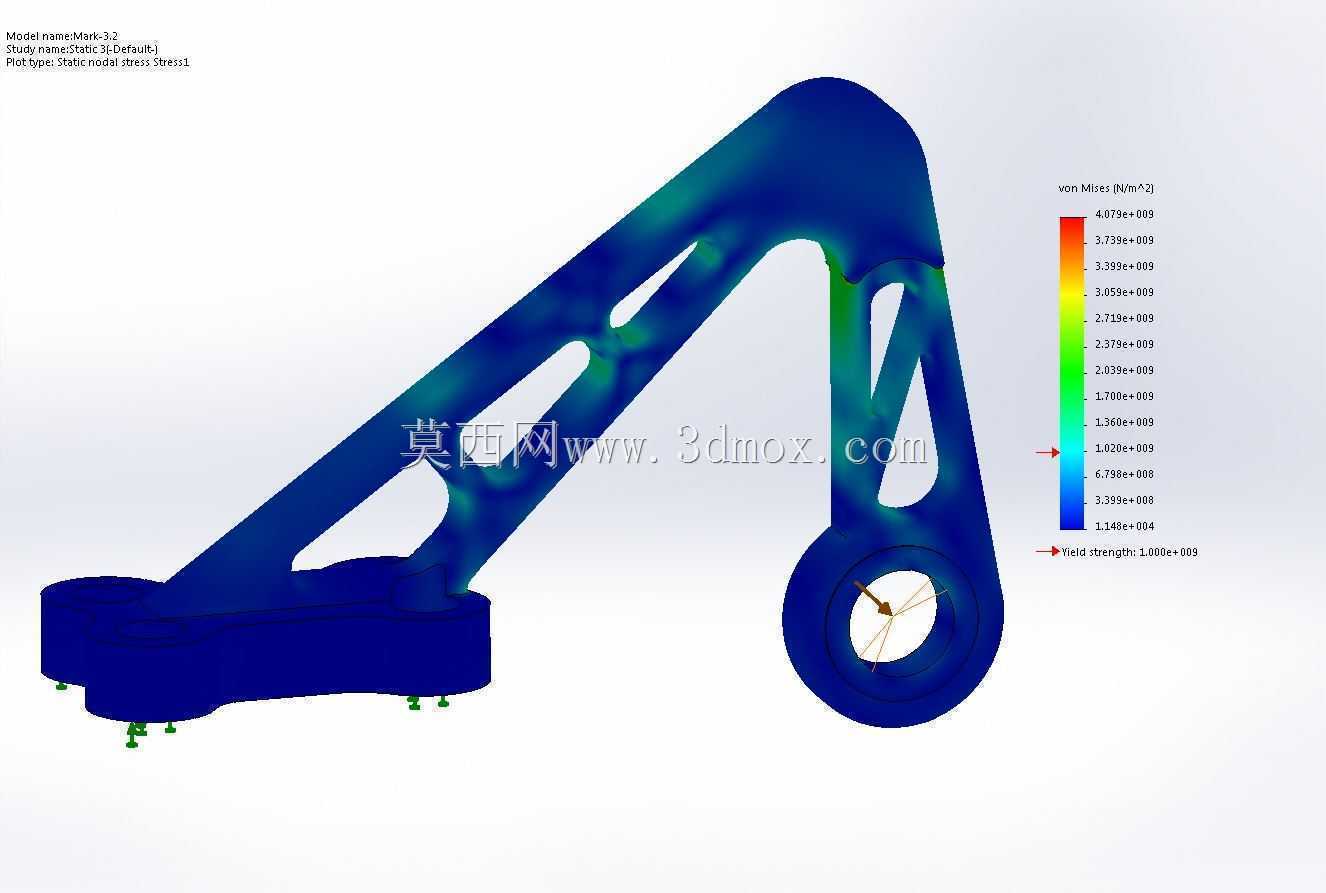

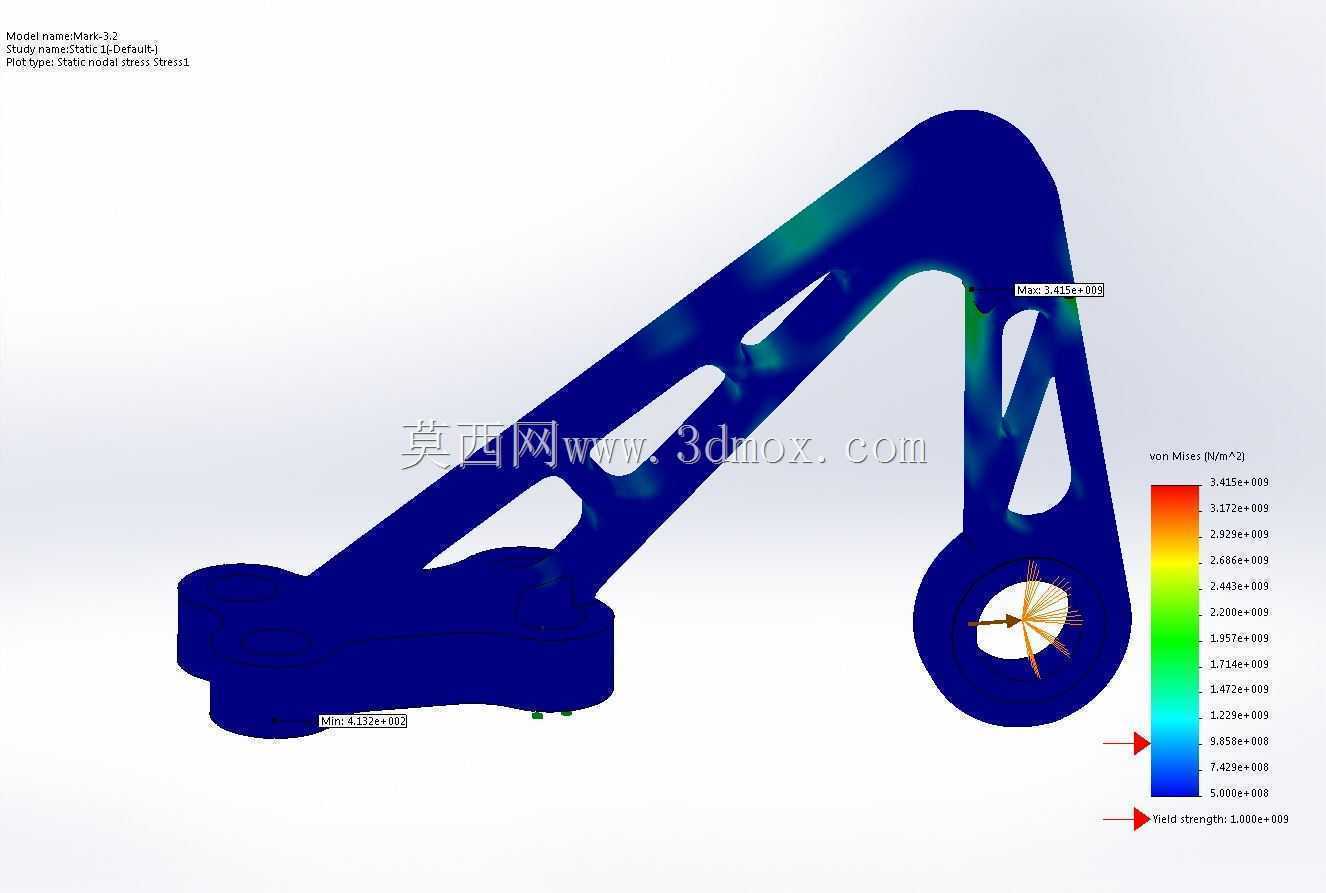

　　从结构受力特性来看，拓扑优化生成的传力路径完全顺着主应力方向排布，高应力区域集中在轴承孔周边以及安装凸台的连接筋位置，对应仿真云图中的高应力区都做了局部加厚和圆角过渡处理，能有效分散应力集中，避免交变载荷下出现疲劳裂纹；低应力区域的镂空设计不仅减轻了结构重量，也给机载线路、管路的排布预留了充足的穿越空间，减少了额外的管线固定支架需求，进一步降低了局部结构的整体重量。

　　在实际装机适配过程中，该结构的外形轮廓完全避开了周边机构的运动包络，不管是起落架收放过程中的摆臂运动轨迹，还是襟翼驱动时的连杆运动范围，都不会与支撑结构发生干涉；结构表面的过渡圆角全部按照航空构件的工艺要求设计，既适合采用金属3D打印工艺一次成型，减少后续加工工序，也能降低应力集中系数，提升结构的疲劳寿命。针对航空工况下的温度变化影响，结构选材匹配高强度铝合金或者钛合金材料，与机身承力框、轴承外圈的材料热膨胀系数差值控制在合理范围，避免高空大温差环境下出现装配应力变化，导致轴承预紧力异常，影响传动系统的运行稳定性。

　　这类拓扑优化的轴承支撑结构，除了应用在传统通航飞机的传动部位，也可以适配无人机、电动垂直起降飞行器的转动机构支撑场景，其设计逻辑可以复制到其他对重量、刚度有双重要求的机械承载结构设计中，为轻量化承载构件的设计提供可参考的构型思路。
