航空用轻量化飞机轴承架Mark-4结构

　　在航空飞行器的起落架、操纵面传动、发动机附件传动等核心承力部位，这类轴承架承担着定位旋转轴系、传递交变载荷、约束轴系径向与轴向窜动的关键作用，是保障飞行动作机构运行精度与结构可靠性的核心连接构件。不同于地面设备的承力支架，航空场景下的轴承架需要同时满足高比强度、抗疲劳性能、轻量化、安装适配性多重严苛要求，每一处结构的取舍都直接关联整机的重量控制与服役寿命。

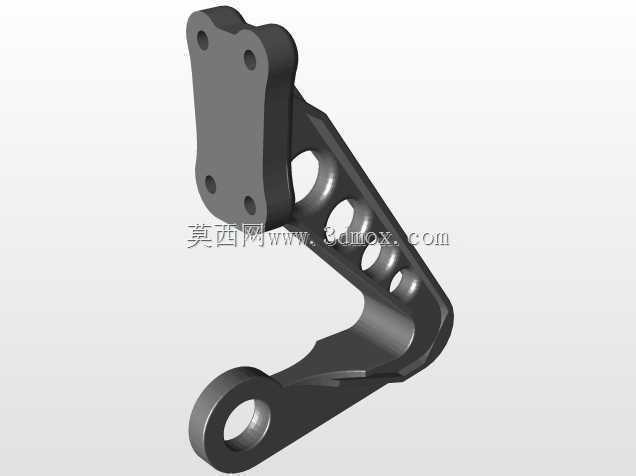

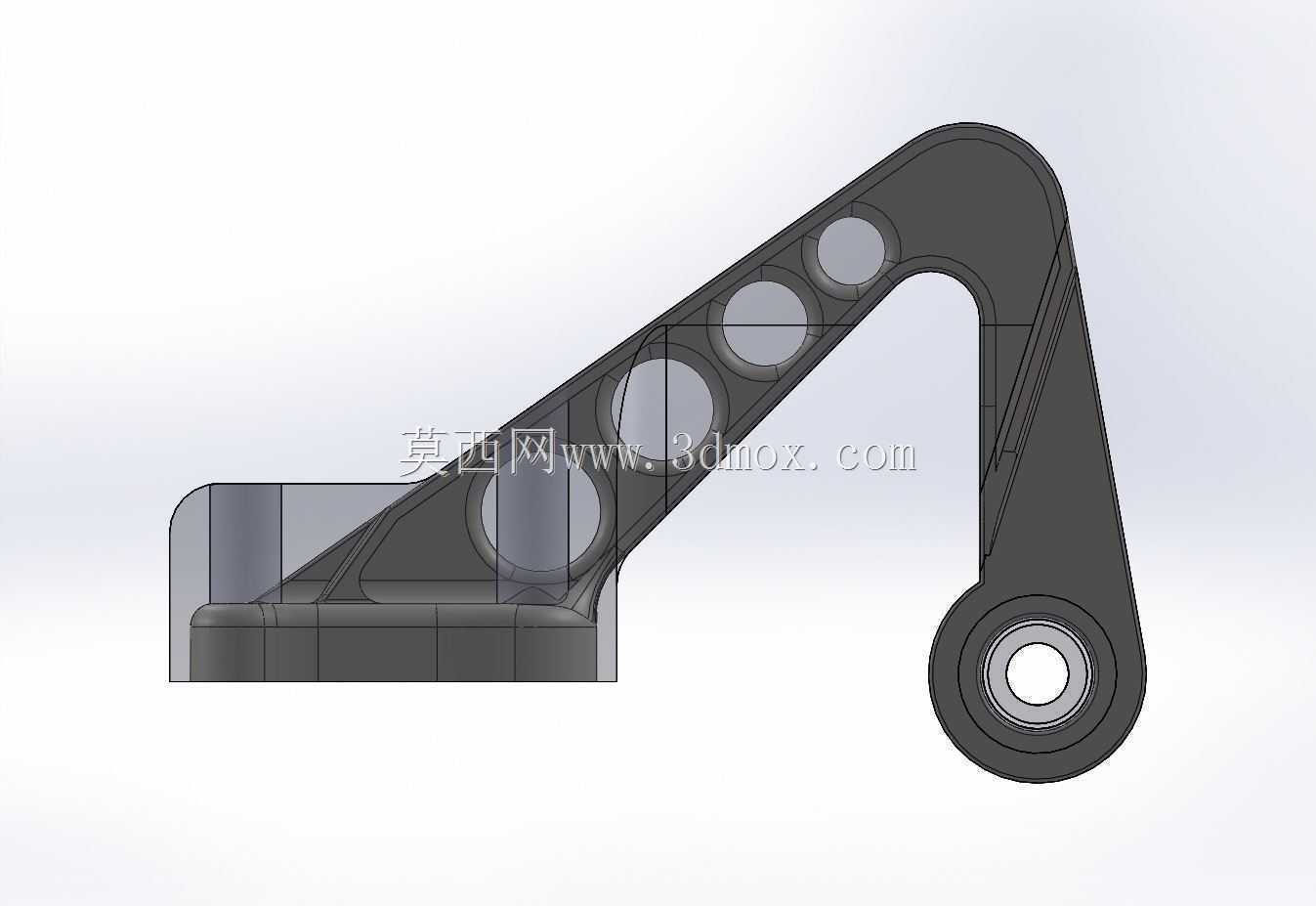

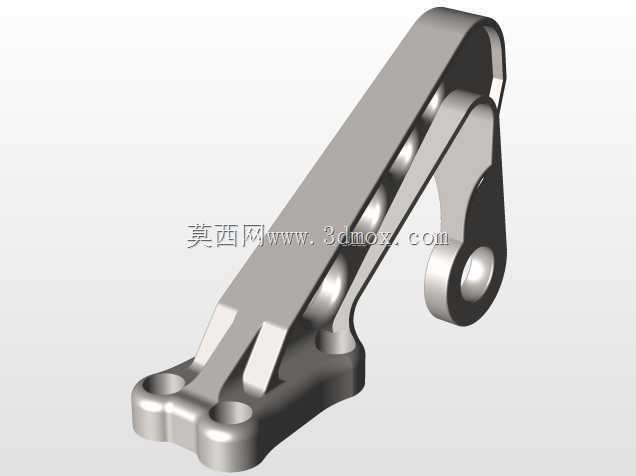

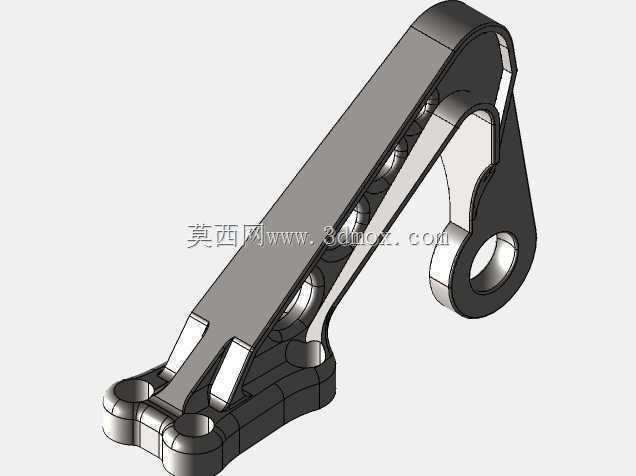

　　从结构功能来看，该轴承架的主体采用异形弯臂式承力布局，一端设置大直径轴承安装孔，用于容纳配套的滚动轴承组件，孔位内侧预留了轴承外圈定位台阶与挡圈安装槽，可实现轴承的轴向精准定位，避免飞行过程中轴系受振动冲击出现移位；另一端为多螺栓固定的安装基座，基座底面加工有贴合安装面的定位止口，配合分布在基座两侧的紧固螺栓孔，可将整个支架牢牢固定在机身承力框或对应安装基体上，安装时止口与基体定位面配合可抵消大部分剪切载荷，螺栓仅承担轴向拉紧力，大幅提升连接可靠性。弯臂主体上开设的多个大小不一的圆孔并非随意设计，是在完成拓扑优化后去除非承力区域材料形成的轻量化结构，这些孔位的排布完全顺着主应力传递路径分布，既不会打断应力流的连续传递，又能最大限度降低构件自重，同时还能为机载管线的穿越预留空间，减少额外的管线固定支架需求。

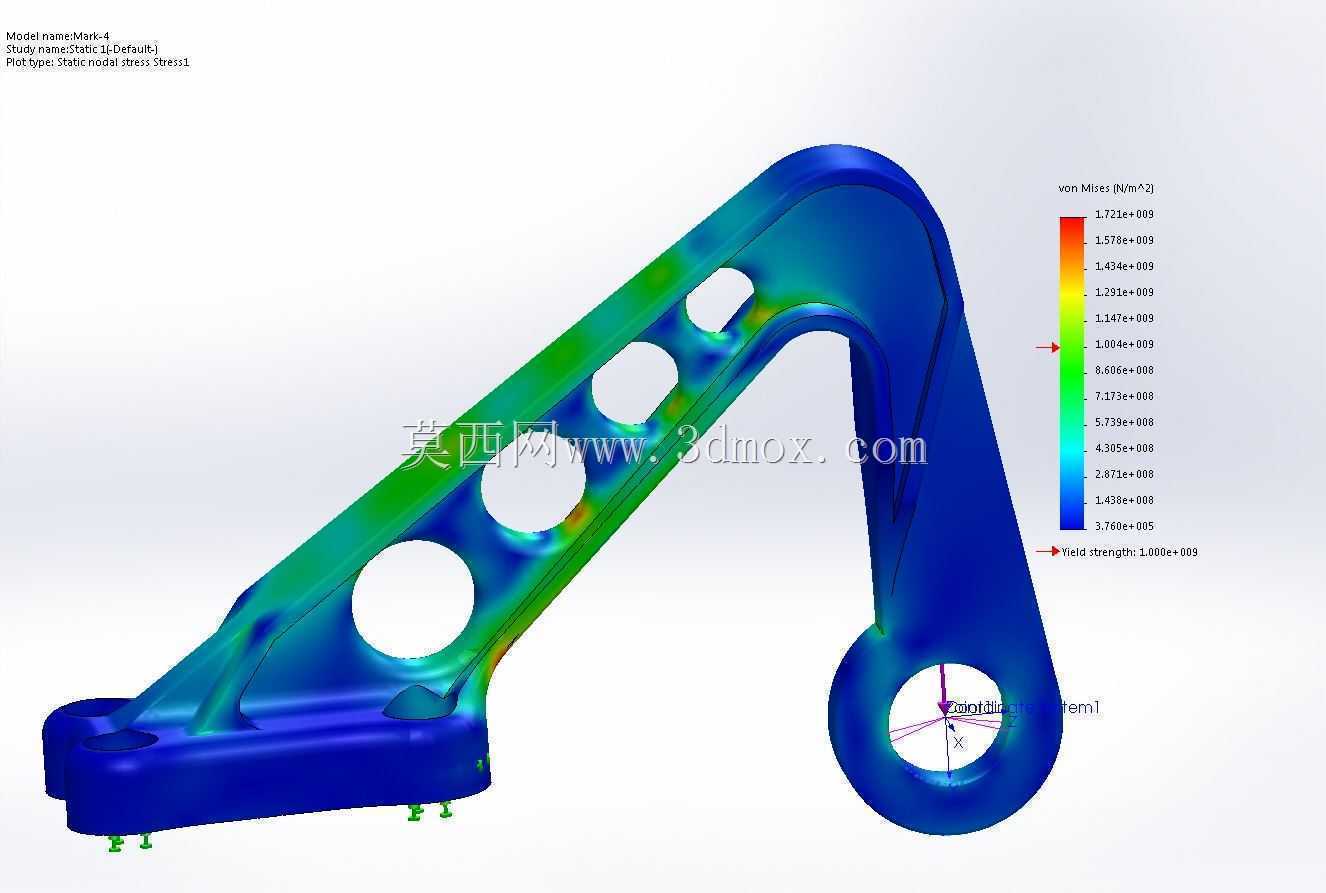

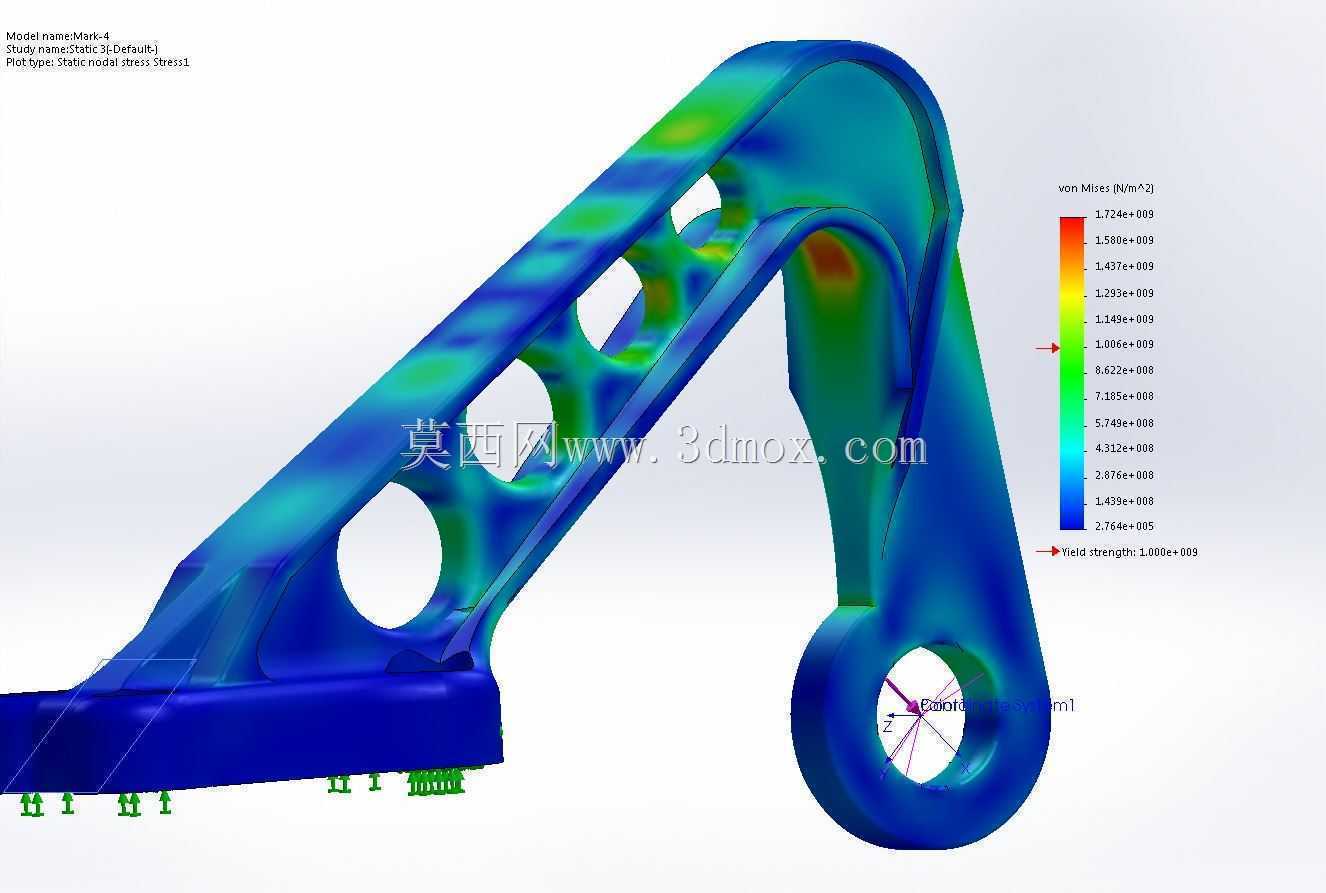

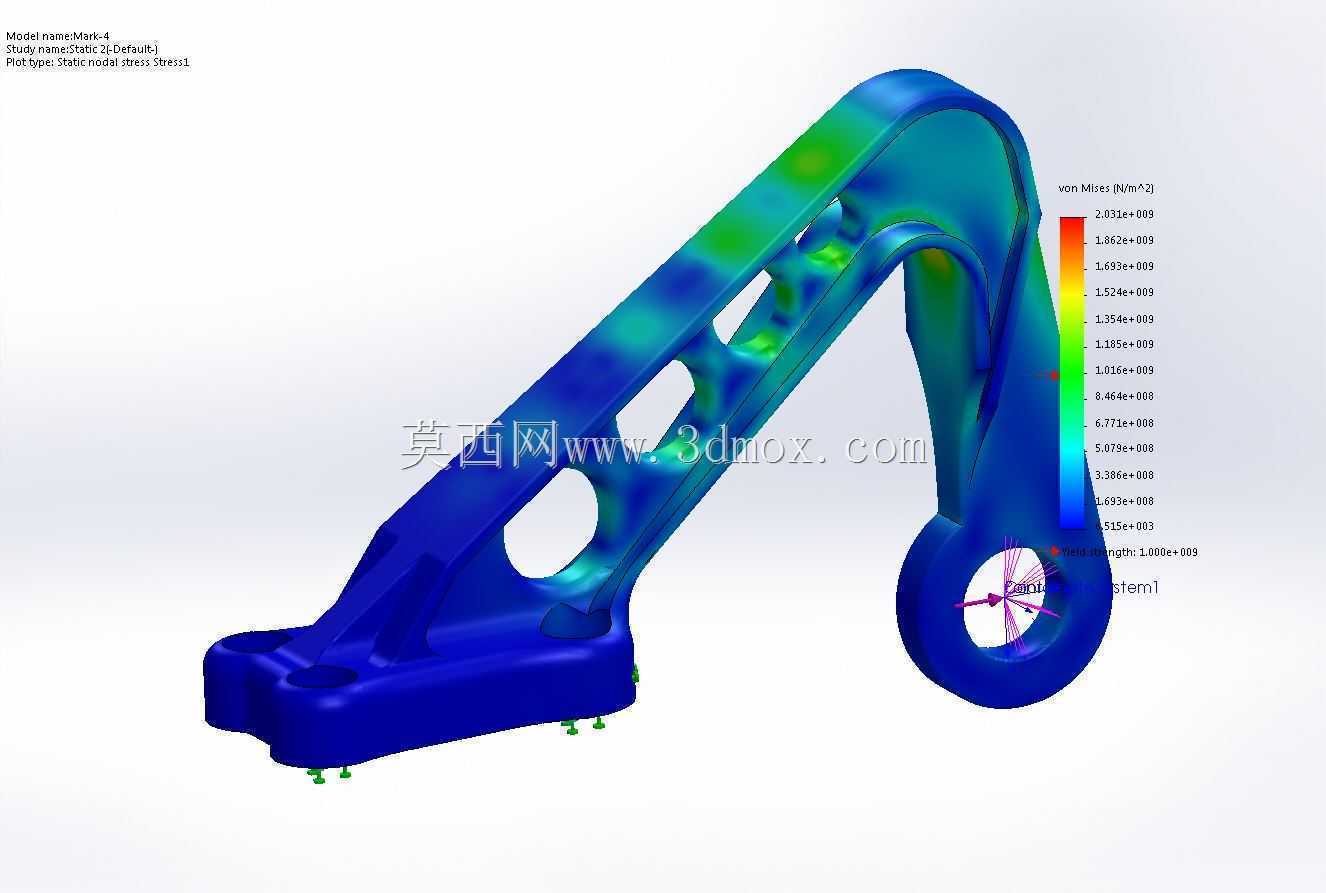

　　设计过程中首先要明确的是安装边界约束：轴承安装孔的中心到安装基座贴合面的垂直距离、孔位与安装螺栓组的相对位置公差，都需要匹配对应机型的轴系布局要求，基座上的螺栓孔间距、孔径严格适配航空标准紧固件的安装规范，安装面的平面度、轴承孔的圆柱度与同轴度公差，都按照航空构件的精密加工要求设定，避免装配后出现轴承卡滞、轴系运转阻力过大的问题。从应力分布云图可以看到，构件的高应力区域主要集中在轴承孔内侧、弯臂转角过渡处以及安装基座的螺栓连接位置，这些区域在设计时都做了圆角过渡处理，避免直角结构带来的应力集中，弯臂的截面采用变厚度设计，主应力传递路径上的壁厚适当加大，非承力区域的壁厚逐步减薄，在保证结构强度裕度满足航空载荷规范的前提下，将材料利用率提升到最高水平。

　　实际服役过程中，该轴承架需要承受的载荷十分复杂：飞机起降时的冲击载荷、机动飞行时的交变气动载荷、发动机运转带来的持续振动载荷、温度交变带来的热应力，都需要通过支架传递到机身主承力结构上，因此结构的抗疲劳设计是重点，所有的转角位置都采用大圆弧平滑过渡，表面粗糙度要求也对应提升，减少应力集中源，避免长期交变载荷下出现疲劳裂纹。同时，该结构的材料选型适配航空常用的高强度铝合金或钛合金加工工艺，也可采用增材制造工艺一体成型，无需额外的焊接拼接工序，进一步减少结构的连接薄弱点，提升整体可靠性。在装配环节，支架安装完成后需要检测轴承孔的位置度偏差，保证配套轴系的同轴度符合传动要求，轴承压装时的压力方向严格对准轴承孔中心，避免偏载导致轴承外圈损伤，影响后续使用寿命。这类轴承架的结构设计思路，也可延伸应用到其他对重量与可靠性要求较高的高端装备领域，比如高速轨道交通的传动机构、高端工业机器人的关节承力支架等场景，核心都是在满足承力要求与安装边界的前提下，通过拓扑优化实现结构的轻量化与性能平衡。
