航空用弯臂式飞机轴承支架结构

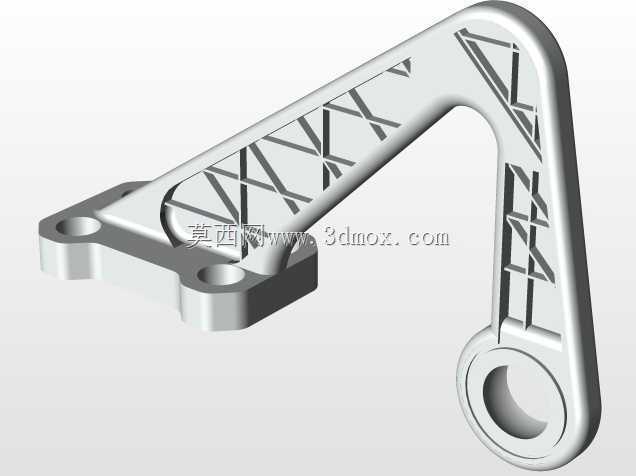

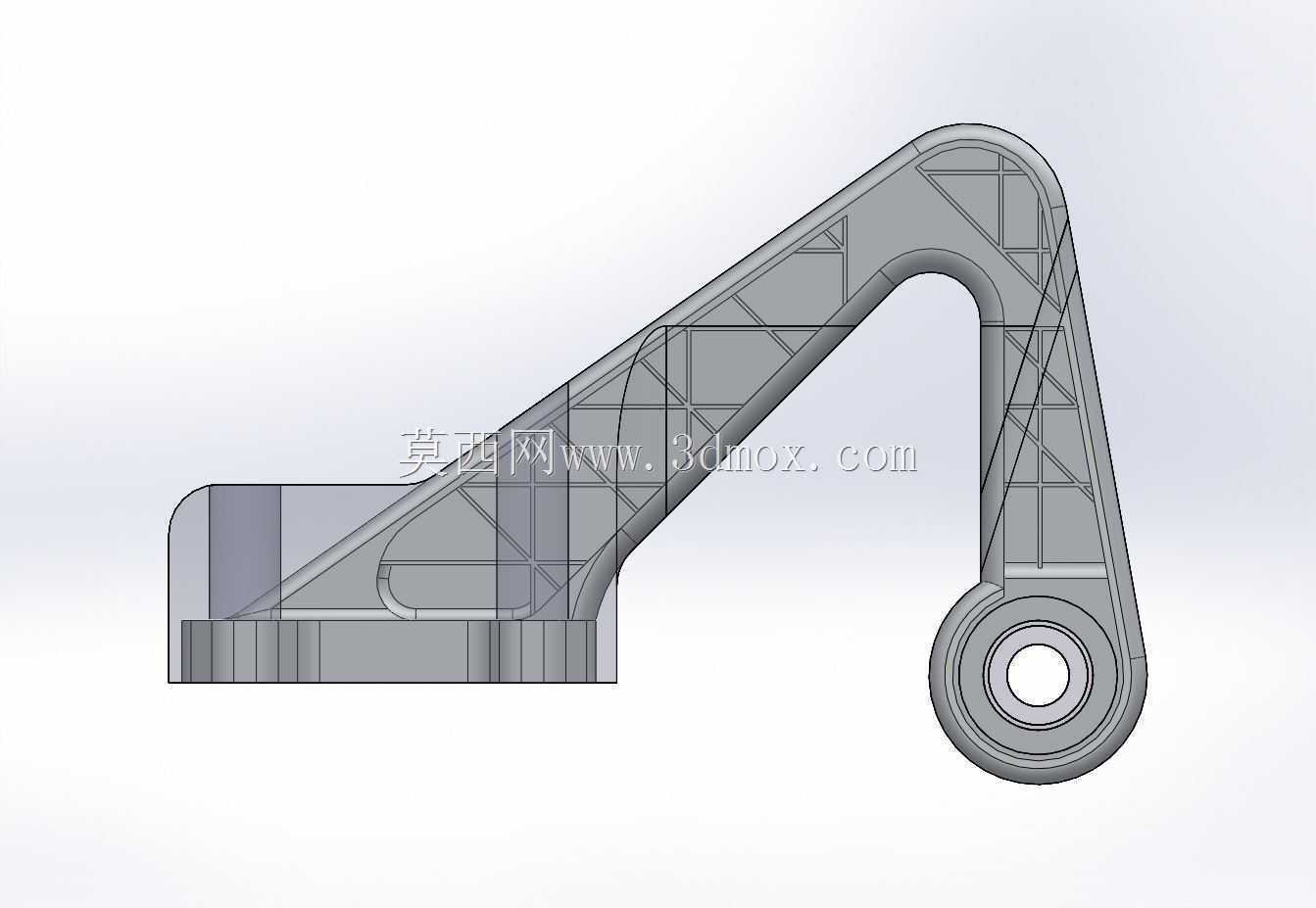

　　航空飞行器的起落架与翼面传动链路中，这类弯臂构型的轴承承力支架属于核心传力部件，日常作业场景覆盖通航小型固定翼飞机的起落架收放铰接点、轻型运动类飞机的操纵面传动铰接位，也可适配无人机重载挂载点的轴承支撑需求，承担交变载荷下的径向与轴向复合力传递作用，避免轴承安装位出现应力集中导致的结构失效。从结构功能来看，该支架一端为带镗孔的轴承安装座，内孔预留标准轴承的压装公差带，孔位周边设计有环形加强凸台，凸台厚度根据轴承外圈的接触宽度匹配，保证压装后轴承外圈受力均匀，不会出现局部偏载导致的轴承跑圈问题；另一端为平面安装法兰，法兰面加工有定位销孔与螺栓过孔，销孔位置与机体承力梁的定位基准严格对齐，螺栓孔的排布采用跨距更大的不对称布局，

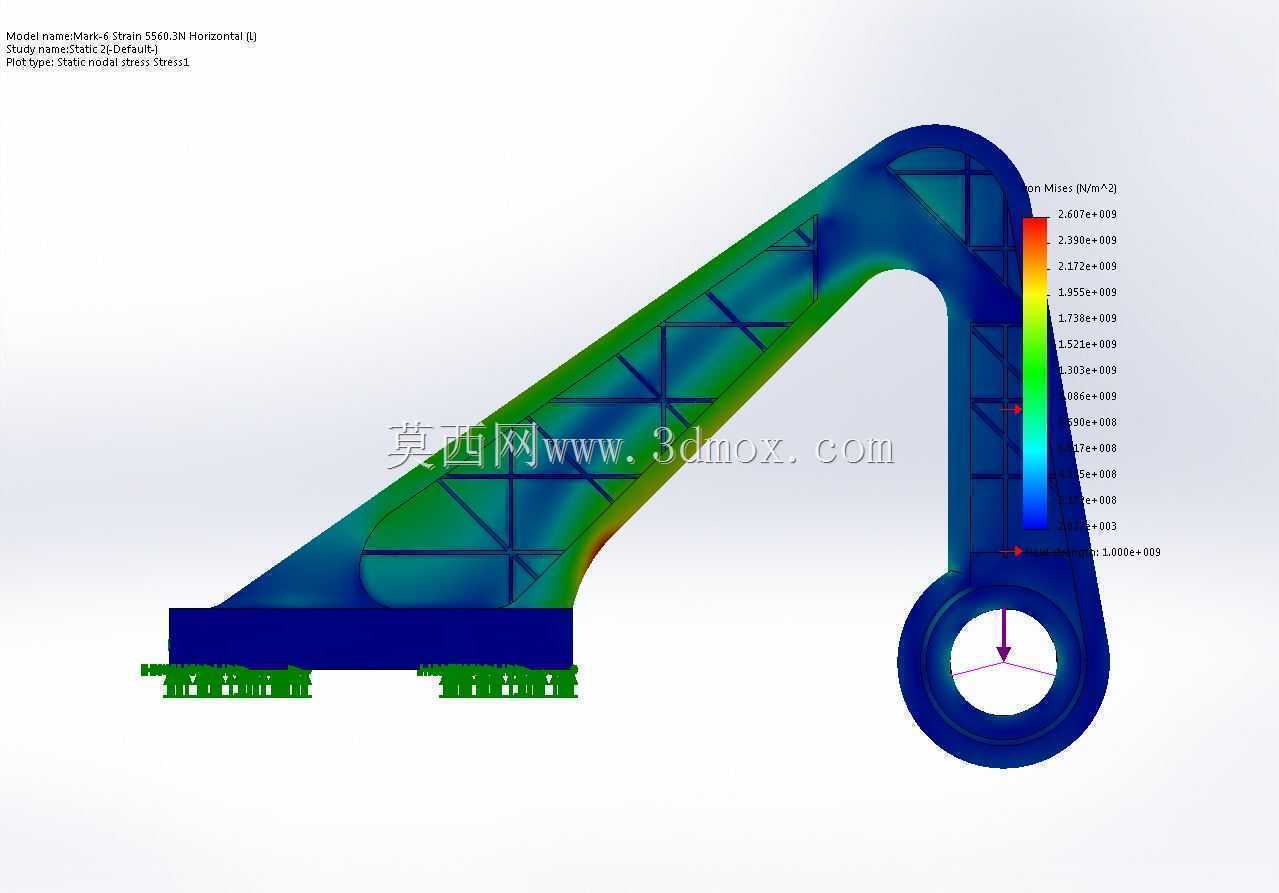

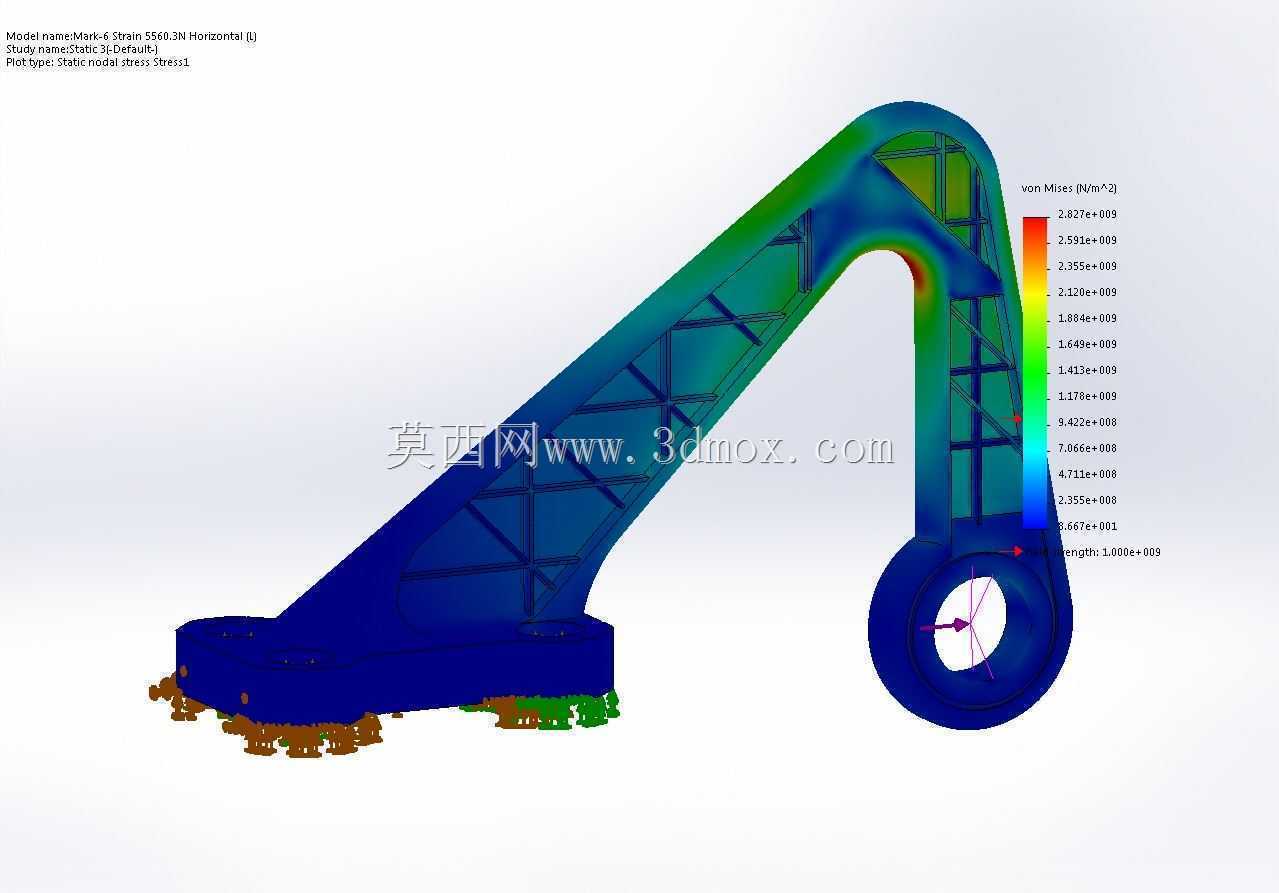

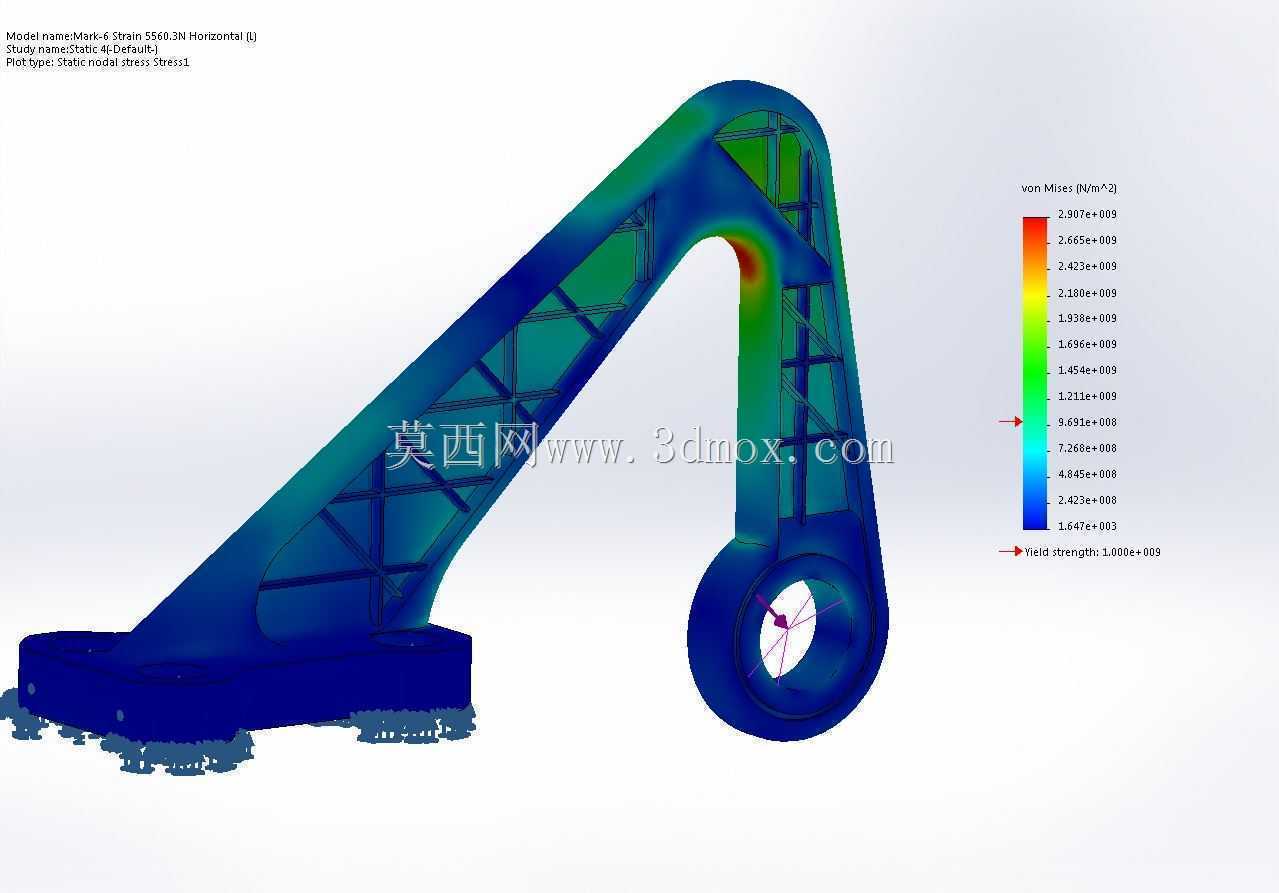

　　抵消弯臂传递来的倾覆力矩，避免安装螺栓受剪失效。设计过程中优先采用了变截面弯臂的传力路径优化，没有使用等截面的直臂结构，而是根据有限元应力云图的分布梯度调整臂身厚度——高应力区的臂身截面厚度更大，低应力区在保证刚度的前提下做了减重挖空，挖空区域采用三角形筋格布局，筋条的走向完全贴合主应力迹线方向，既不会额外增加过多结构重量，也能避免筋条与主传力路径垂直导致的应力割裂问题。从安装边界来看，轴承安装端的内孔同轴度、端面跳动公差需要满足航空级轴承的安装要求，安装法兰的平面度控制在合理范围内，保证与机体安装面完全贴合，不会出现安装间隙导致的振动异响；弯臂的弯折角度根据实际安装空间的包络尺寸确定，避开周边收放作动筒、液压管路的运动干涉区域，

　　整个支架的外轮廓在全行程运动中与周边构件预留足够的安全间隙，不会出现运动卡滞。实际工况下，这类支架需要承受飞机起降过程中的冲击载荷、飞行过程中的气动交变载荷，以及轴承转动带来的微幅振动，因此结构的刚度匹配尤为重要——刚度过高会导致振动直接传递到机体结构引发乘员不适，刚度过低则会出现轴承位变形导致的传动卡滞，设计时通过调整臂身的截面惯性矩，让整个支架的固有频率避开发动机、旋翼的常用振动频段，降低共振风险。轴承安装位的周边还预留了润滑脂注油通道的安装空间，可适配加装润滑嘴实现定期维护注油，延长轴承的使用寿命；安装法兰的螺栓孔位周边设计有局部锪平，保证螺栓头安装面与孔位垂直，避免螺栓受附加弯曲应力。

　　整个结构的应力集中区域都做了圆角过渡处理，弯折处的圆角半径根据应力水平匹配，避免锐角导致的疲劳裂纹萌生，满足航空结构长寿命、高可靠性的使用要求，可直接用于轻型飞机的改型设计、通航小飞机的零部件替换，也可作为航空类机械设计教学的典型承力结构案例，帮助从业者理解变截面传力结构的设计逻辑、应力优化的实际落地方法。
