190W法兰安装式有刷直流电机三维结构

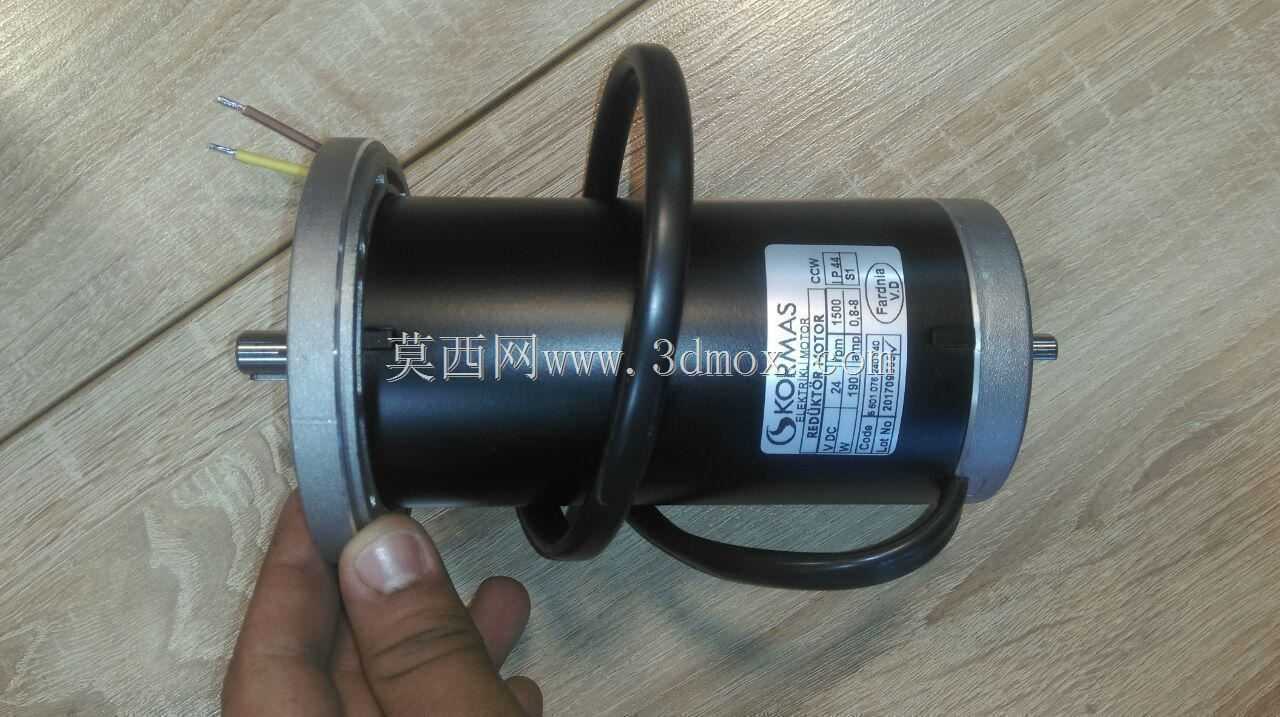

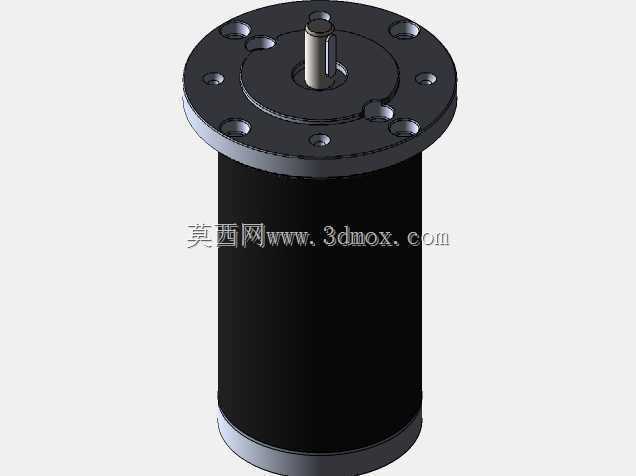

　　这款190W直流电机的三维建模，完全围绕小型自动化设备的实际安装需求展开，建模过程中优先还原了安装法兰的所有配合边界，前端圆形法兰盘上的6个安装沉孔采用均匀圆周排布，孔位公差参考常规小型电机的安装标准预留了合理间隙，适配M4规格的内六角安装螺钉，法兰盘的止口凸台尺寸做了精准还原，这个止口是设备安装时保证电机输出轴与负载端同轴度的关键结构，建模时特意保留了止口与安装面的垂直度公差参考，避免实际装配时出现轴系别劲的问题。

　　从应用场景来看，这类功率等级的直流电机常被用在桌面级工业机器人关节、小型输送线驱动单元、AGV小车的行走驱动、实验室小型试验设备的动力输出端，相比同功率的交流异步电机，它的启动扭矩更大，调速范围更宽，不需要复杂的变频驱动模块，只需要搭配简单的直流调速器就能实现0到额定转速的平滑调速，很适合对安装空间有严格限制、需要频繁正反转启停的工况。

　　电机本体采用圆柱形机壳设计，机壳外径控制在常规小型直流电机的通用尺寸区间，机壳表面没有做多余的散热筋结构，因为190W的功率等级在额定负载下的发热量通过自然散热就能满足温升要求，这种光滑圆柱机壳的设计还有一个好处，就是可以搭配配套的抱紧式安装座使用，除了前端法兰安装之外，用户可以根据自己的设备结构选择抱紧安装的方式，两种安装模式的兼容在建模时已经做了结构预留，机壳的圆柱度公差参考实际加工标准设置，保证抱紧安装时的接触面积足够，不会出现固定松动的问题。

　　输出轴采用单出轴设计，轴径尺寸适配常规的联轴器安装范围，轴端做了倒角处理，方便装配时联轴器的导入，轴上预留了键槽结构，平键连接的方式可以传递更大的扭矩，避免大负载启动时轴与联轴器之间出现打滑，建模时键槽的宽度、深度以及轴向位置都严格对应标准件平键的尺寸，用户在做配套选型的时候可以直接选用标准规格的平键和联轴器，不需要额外做非标定制。

　　建模过程中特意还原了电机后端的端盖结构，后端盖与机壳采用止口配合加螺钉紧固的连接方式，端盖上预留了电刷维护的窗口位置，因为这款是有刷直流电机，长期运行后电刷会出现磨损，维护窗口的设计可以让用户不用完全拆解电机就能更换电刷，降低后期维护的成本，端盖中心的轴承位尺寸也做了精准还原，前后端轴承位的同轴度在建模时做了装配约束参考，保证转子转动时的同轴度要求，减少运行时的振动和噪音。

　　从设计思路上来说，这款电机的三维模型没有做多余的外观修饰，所有结构都围绕实际装配和使用需求设置，比如法兰盘上的沉孔深度，建模时特意按照螺钉头的高度设置，保证安装后螺钉头不会突出法兰安装面，避免安装时电机与设备安装板之间出现间隙；输出轴的伸出长度也参考了常规配套件的安装尺寸，既不会因为轴伸太短导致联轴器无法固定，也不会因为轴伸太长增加轴的挠度，影响高速运行时的稳定性。

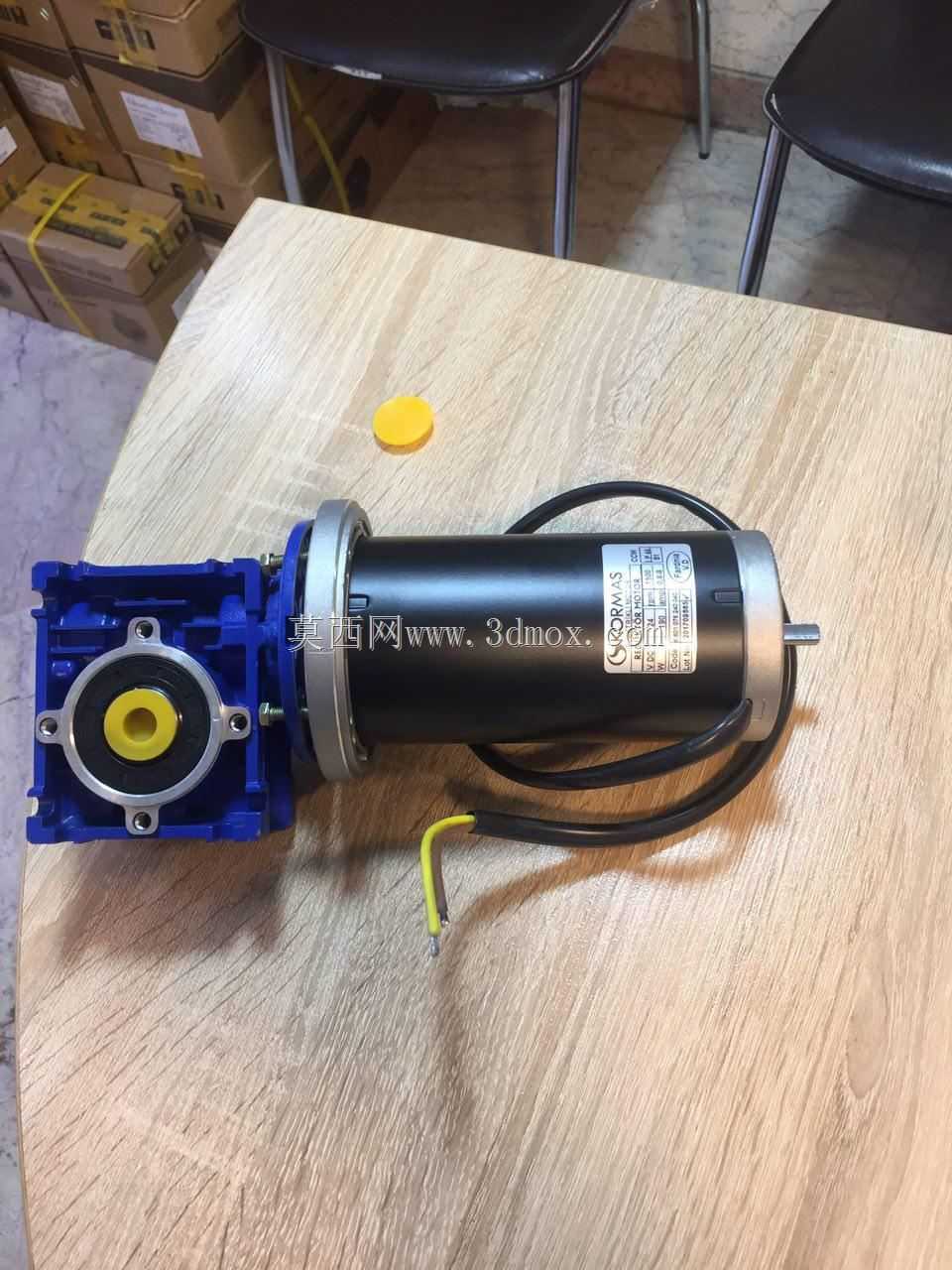

　　在实际选型使用时，需要注意这款电机的安装边界，法兰盘的最大外径是安装时的最大径向尺寸，机壳的长度加上输出轴的伸出长度是轴向的总尺寸，用户在做设备结构设计时，需要在电机后端预留至少20mm的空间，方便后续的接线和电刷维护，接线盒的位置在机壳侧面，建模时还原了接线盒的凸起尺寸，避免设备结构与接线盒出现干涉。另外这款电机的额定转速区间适合搭配小型减速器使用，当需要更低转速更大扭矩的输出时，可以直接在前端法兰上配套安装对应规格的行星减速器，法兰的安装孔位和止口尺寸已经做了通用化匹配，不需要额外做转接法兰就能直接安装，这也是这类小型直流电机在自动化设备中应用广泛的原因之一，通用化的安装接口可以减少用户的配套设计工作量，缩短设备的研发周期。
