方形带座外球面轴承UCF2xx系列结构

　　在链条生产线这类连续输送类设备的传动布局里，支撑旋转轴的部件需要同时兼顾安装便捷性、自动调心能力与足够的结构刚性，UCF2xx系列方形带座外球面轴承正是适配这类工况的常用支撑部件。这类部件的设计逻辑是将外球面球轴承与方形铸造轴承座整合为一体式组件，不需要额外加工复杂的轴承安装座孔，现场装配时仅需通过法兰四个角的安装孔，使用螺栓即可直接固定在设备的安装基板上，大幅降低生产线现场安装与后期维护的拆装难度。

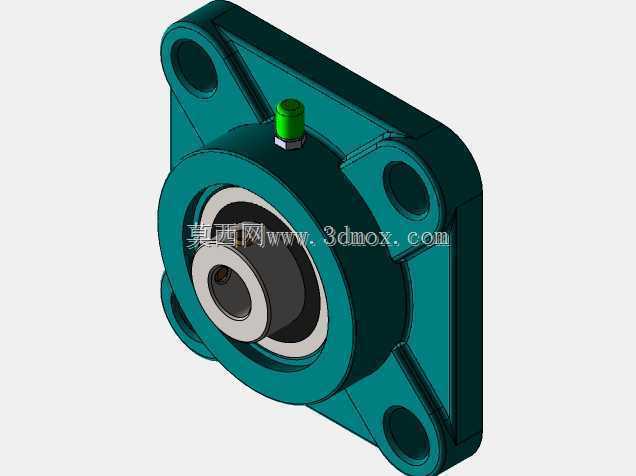

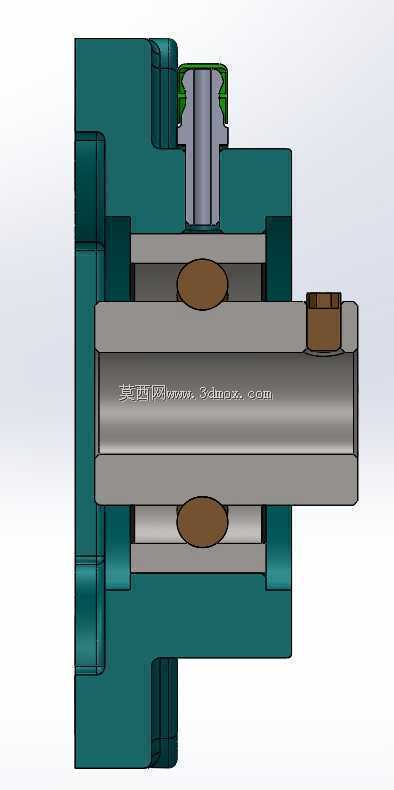

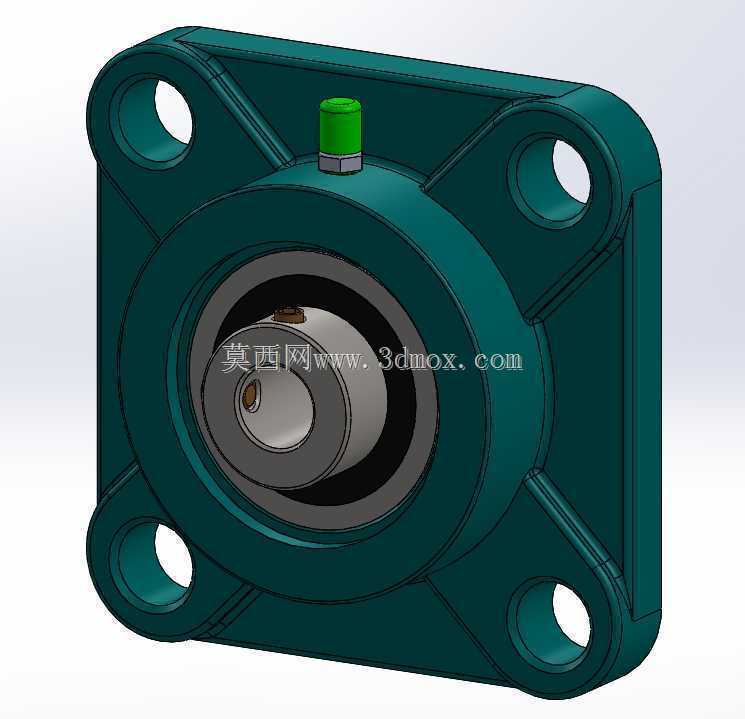

　　从结构特性来看，组件顶部设置的注油嘴是日常运维的关键结构，可在设备不停机或常规点检时直接补充润滑脂，无需拆解轴承座即可完成润滑维护，适配生产线连续运转的运维需求。内置的外球面轴承具备一定角度的自动调心能力，当传动轴出现轻微的安装同轴度偏差、或是设备运行中机架产生小幅形变时，轴承可通过球面配合自动补偿角度偏差，避免轴承受额外的附加载荷，有效延长支撑部件的整体使用寿命，减少生产线非计划停机的概率。

　　从安装边界来看，方形法兰的四个安装孔呈对称分布，安装孔的中心距、轴承座的整体厚度、内孔的直径公差都遵循通用的行业尺寸规范，选型时仅需匹配对应轴径、确认安装面的螺栓孔位间距即可完成适配，不需要针对安装结构做额外的定制化加工。轴承座本体采用铸铁材质铸造后经机加工成型，四个安装凸耳做了加厚处理，可承受链条传动过程中产生的径向载荷与小幅冲击载荷，适配链条生产线中输送链轮轴、张紧轴的支撑需求。

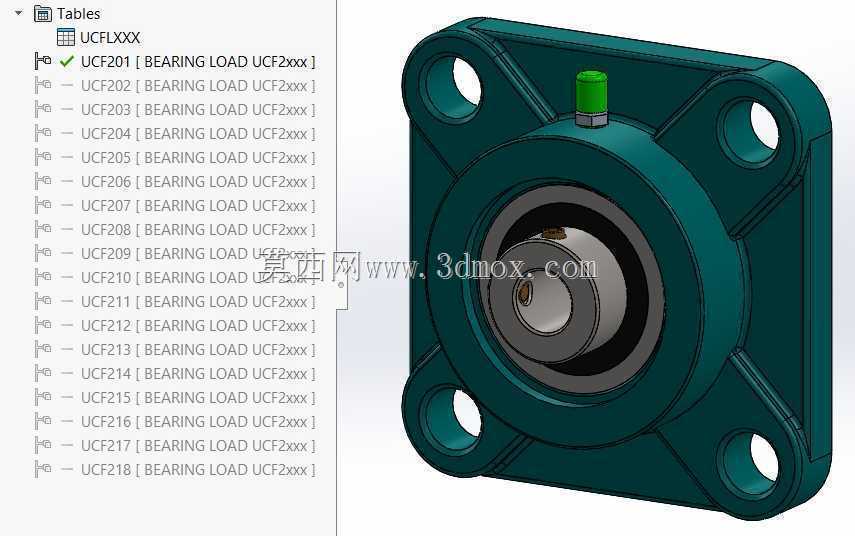

　　建模过程中需要重点关注几个配合尺寸的准确性：轴承内孔与轴的配合公差带、轴承外球面与座体内球面的配合间隙、注油嘴的安装位置与油路通道、四个安装孔的沉头深度与位置度，这些尺寸直接影响后续装配干涉检查、虚拟运维仿真的准确性。同时方形座的安装基准面需要保证足够的平面度要求，避免安装后轴承座产生形变导致轴承卡滞，建模时可对安装面的加工余量、铸造拔模斜度做符合工艺要求的还原，让三维模型可直接用于后续的工程出图、装配仿真与选型校核工作。
