套筒联轴器基础结构三维设计作品

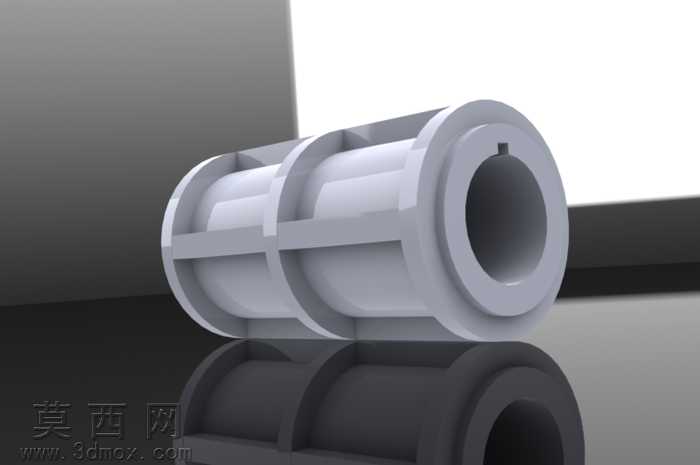

本作品为套筒联轴器的基础结构三维建模成果，建模过程严格遵循机械设计手册中套筒联轴器的标准尺寸规范，采用参数化建模方式完成整体结构搭建。建模初始阶段先绘制联轴器的轴向截面草图，通过旋转凸台特征生成套筒的基础筒体结构，随后针对键槽连接部位，采用拉伸切除特征精准加工出键槽轮廓，保证键槽的尺寸公差与形位公差符合传动件的装配要求。筒体外部的加强筋结构通过拉伸凸台阵列生成，既保证了筒体的结构强度，又合理控制了整体重量，避免不必要的材料冗余。材质设置上选用工程中常用的45号钢材质参数，在渲染环节调整金属材质的粗糙度、反射率与环境光遮蔽参数，还原钢制零件的真实金属质感，同时添加地面反射效果，让模型的展示效果更具真实感。结构设计上充分考虑套筒联轴器的装配特性，两端内孔分别适配对应直径的传动轴，键槽位置与轴上键位精准对应，保证装配后两轴的同轴度要求，筒体的壁厚经过力学验算，能够满足额定扭矩传递下的强度需求，不会出现筒体变形或断裂的问题。设计过程中简化了不必要的工艺细节，保留核心传动结构，既方便使用者快速理解套筒联轴器的工作原理，也可作为后续衍生结构设计的基础模板，可直接用于机械原理教学、传动系统方案演示等场景，模型的结构逻辑清晰，特征树层级分明，便于后续的参数修改与结构调整。
