CI分叉式机械连接端结构设计

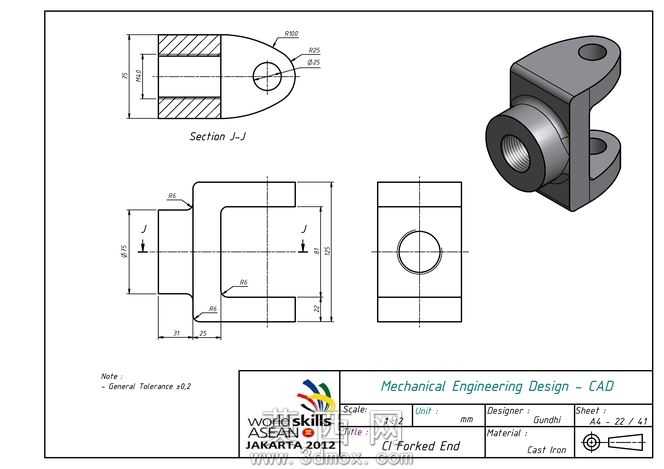

本作品为CI分叉式机械连接端的三维参数化建模成果，建模过程严格遵循机械工程制图规范，以二维工程图的尺寸标注为核心依据，在三维建模环境中完成全特征的精准构建。建模初始阶段首先梳理零件的结构逻辑：该零件由同轴圆柱安装段与分叉式连接耳座两部分构成，圆柱段内部设计有同轴阶梯内孔，用于与配套轴类零件实现套接定位，外圆柱面与分叉座体采用圆弧过渡衔接，避免应力集中问题。分叉端为上下对称的双耳结构，每个耳片上开设有同轴的销孔，用于穿装销轴实现与其他构件的铰接联动，耳片外侧与座体连接处设计有R角过渡，提升结构的抗疲劳强度。建模过程中优先采用草图驱动的特征建模方式，首先绘制零件的纵向截面草图，通过旋转特征生成圆柱主体结构，再基于正交基准面绘制分叉座的轮廓草图，通过拉伸特征生成座体与双耳结构，随后对销孔、内孔等结构采用切除拉伸特征完成构建，最后对所有锐边进行倒圆角处理，匹配工程图标注的圆角尺寸要求。材质设定阶段参考工程图标注的铸铁材质属性，为模型赋予灰铸铁材质，调整材质的粗糙度、反光度参数，还原铸铁零件的哑光金属质感，渲染阶段采用正交视角与透视视角结合的方式，既输出标准等轴测视图展示整体立体结构，也输出剖面视图对应工程图的J-J剖切面，清晰展示内部阶梯孔的结构形态。整个建模过程严格控制尺寸公差，所有特征尺寸与二维工程图保持一致，未标注的通用公差按照±0.2的标准执行，确保三维模型与工程图纸的完全匹配，可直接用于后续的装配验证、工程分析以及加工制造环节，模型的特征树结构清晰，所有参数均可编辑调整，方便后续根据实际使用需求进行尺寸修改与结构优化。
