剪式车载手动顶升支撑结构设计

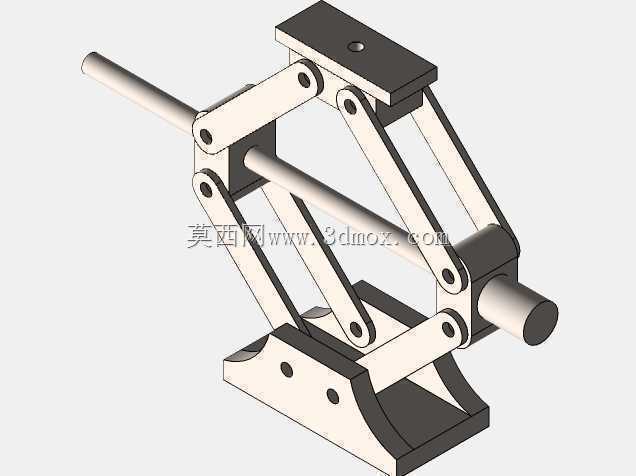

　　日常汽修场景里，更换备胎、底盘检修作业最常用的便携顶升工具就是这类剪式结构，相比液压类顶升工具，它没有密封件老化漏油的隐患，整体结构紧凑收纳后厚度薄，能轻松塞进车辆后备箱的工具槽内，不会占用过多储物空间，家用乘用车的随车工具配置里，这类纯机械剪式结构的占比一直很高。从结构原理来看，这套顶升结构依靠多组铰接连杆的角度变化实现高度升降，中间贯穿的传动杆是核心受力传动件，转动传动杆时，两组对称布置的剪臂会绕各自的铰接销轴转动，带动顶部的承载托板和底部的支撑底座沿垂直方向相对靠近或远离，实现顶升或者回落的动作。设计这套结构的时候，首先要明确额定承载的边界，常规家用乘用车的单侧顶升载荷一般在1.5吨以内，所以剪臂的板材厚度、

　　铰接销轴的直径都要对应做强度校核，避免顶升过程中出现结构变形或者销轴剪切失效的问题。剪臂的铰接孔位公差需要严格控制，孔与销轴的配合间隙不能过大，否则顶升过程中会出现明显的侧向晃动，顶部托板接触车辆底盘顶升点位的时候，容易出现滑脱的安全隐患；间隙也不能过小，否则长期使用后铰接位置进入泥沙、锈迹，会导致传动杆转动卡滞，操作费力。顶部的承载托板设计了环形定位凹槽，对应车辆底盘上的顶升加强筋点位，托举的时候能卡住加强筋，避免作业过程中托板滑移；托板和上层剪臂之间也做了铰接连接，允许小角度的偏转，适配不同车型底盘顶升点的角度差，不会出现硬接触别劲的情况。底部的支撑底座做了加宽的弧形支撑面，接触地面的时候能分散压强，在平整的水泥、

　　沥青路面上使用时，不会因为局部压强过大陷入地面，底座和下层剪臂同样采用铰接连接，能自适应地面的微小不平整，保证整个顶升结构的受力始终沿垂直方向，避免出现侧向分力导致结构失稳。中间的传动杆采用梯形螺纹传动，这种螺纹的自锁性能好，当顶升到达需要的高度后，停止转动传动杆，螺纹副的自锁特性可以牢牢锁定当前高度，不会因为车辆的载荷作用出现自动回落的问题，作业过程中不需要额外加装锁止销，操作流程更简便。传动杆的末端设计了外接杆的连接结构，可以配套随车的摇把或者套筒扳手转动，不需要额外配置专用工具，普通用户也能轻松操作。从安装边界来看，这套结构完全收拢后的整体高度很低，适配绝大多数家用轿车底盘的最低离地间隙，

　　不需要额外垫高就能顺利伸到车辆底盘下方；最大顶升高度要满足轮胎完全离开地面的作业需求，一般设计到300到400毫米的行程区间，足够完成换胎、刹车片检查这类常规汽修作业。设计建模的时候，所有铰接位置都要做运动仿真干涉检查，确认剪臂在完全收拢、完全顶升的两个极限位置，都不会出现零件之间的硬碰撞，传动杆转动全程没有卡滞点；同时要对剪臂的受力薄弱点做有限元分析，重点校核铰接孔周边的应力集中情况，必要的时候在孔位周边增加翻边或者加强筋，在不额外增加整体重量的前提下提升结构强度。和其他类型的顶升结构相比，这种纯机械剪式结构的维护成本极低，只需要定期在铰接销轴、螺纹传动位置涂抹少量润滑脂，就能保证长期顺畅使用，不存在液压油泄漏、密封件更换的问题，低温环境下也不会因为液压油黏度变化导致操作费力，不管是南方夏季高温还是北方冬季低温环境，都能正常使用。实际使用的时候，只需要把结构收拢放到车辆指定顶升点位下方，转动传动杆直到顶部托板牢牢顶住底盘顶升点，确认底座和地面接触平稳后，继续转动传动杆把车辆抬升到需要的高度就可以开展作业，回落的时候反向转动传动杆，全程动作平缓，不会出现突然下落的冲击，对新手用户也比较友好。
