手动螺旋起重顶升工具结构设计

　　这款手动螺旋顶升结构，在设备维保、小型构件安装、重型物料临时支撑场景中应用十分广泛，不同于液压类顶升设备依赖密封件与液压介质的特性，纯机械螺旋传动的结构完全规避了低温环境下介质黏度变化、密封件老化渗漏导致的顶升失效问题，在无电源供给的野外作业、狭小空间内的设备调平作业中，具备不可替代的使用优势。从功能实现逻辑来看，整套结构依托梯形螺纹的自锁特性完成载荷承载，无需额外配置锁止机构即可在顶升行程内任意位置保持稳定支撑，不会出现载荷回落的安全隐患，配套的横向加力杆采用穿装式设计，可根据实际作业空间调整杆长，在需要大顶升力的工况下可适当延长力臂降低操作力度，闲置时可将加力杆取下单独收纳，减少整体存放占用空间。

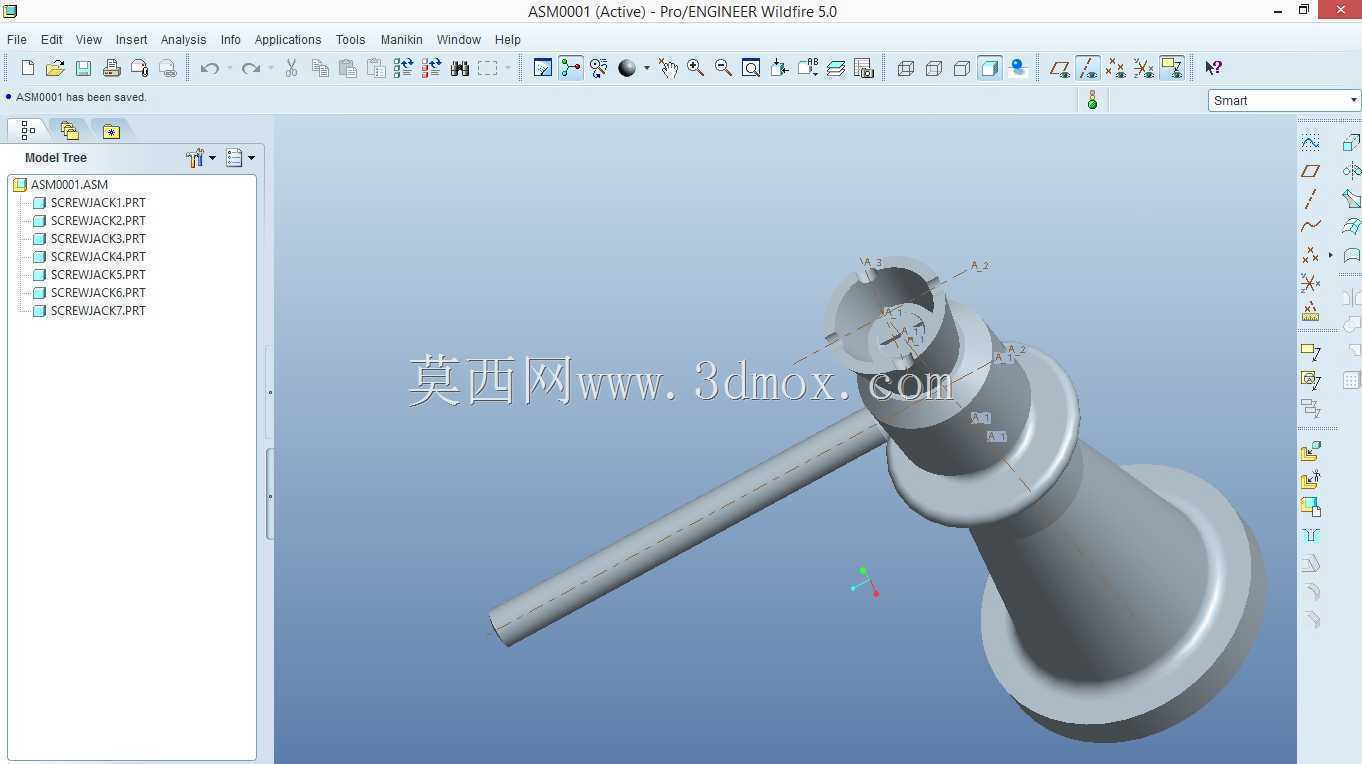

　　设计过程中优先考虑了结构的易加工性与维护便捷性，主体承力的螺杆、螺母副采用常规回转类结构，可通过回转特征命令快速完成建模，无需复杂的曲面加工工序，普通车削设备即可完成全部零件的加工制造，后期维护仅需定期在螺纹副表面涂抹润滑脂降低磨损，即可大幅延长整套结构的使用寿命。从安装与使用边界来看，底座采用大直径喇叭口支撑结构，可在不平整的作业地面提供足够的支撑稳定性，避免顶升过程中出现侧翻风险，顶端的支撑帽设计有内凹定位面，与被顶升构件的接触部位可形成有效限位，防止顶升过程中构件滑移；整体结构的径向最大尺寸集中在底座部位，作业时仅需预留略大于底座直径的平整支撑面即可完成布置，顶升行程覆盖常规小型设备维保、构件安装的高度调整需求，

　　螺杆的螺纹升角经过反复校核，既保证了操作时的传动效率，又能在全行程范围内满足自锁要求，即使承受额定上限载荷也不会出现螺纹滑牙、结构变形的问题。整套结构没有冗余的复杂零件，各个部件的受力路径清晰明确，建模过程中可优先完成主体回转结构的搭建，再依次装配加力杆、限位结构等附属部件，装配完成后可通过运动仿真验证螺纹副的传动顺畅度，检查全行程范围内是否存在结构干涉，确保实际加工后可直接投入使用。
