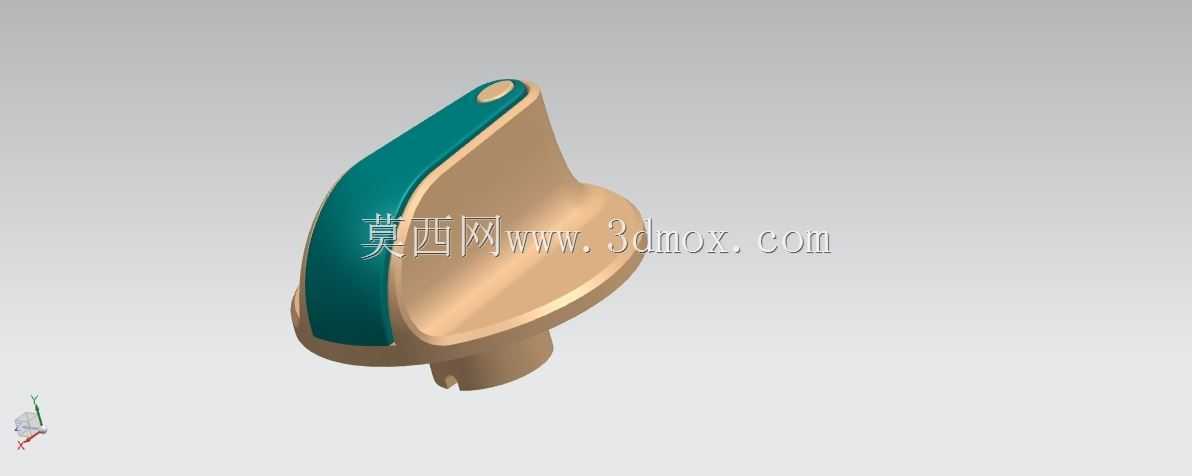

带装饰嵌件的家电调节旋钮结构设计

　　日常接触的家电、小型工控设备上，调节旋钮是人机交互最直接的接触部件，很多人觉得这类小零件结构简单，实际从操作手感、安装可靠性到外观辨识度，每一处细节都要结合实际使用场景反复打磨。这次的旋钮结构，首先考虑的是厨电类设备的使用场景——比如嵌入式烤箱、多功能料理炉的面板调节位，用户操作时手上可能沾有油污、水渍，所以握持区域的弧度不能做光滑圆弧，特意在握持侧做了内凹的贴合曲面，搭配嵌装的防滑饰条，哪怕指尖带湿滑污渍，旋转时也不会出现打滑脱手的情况。

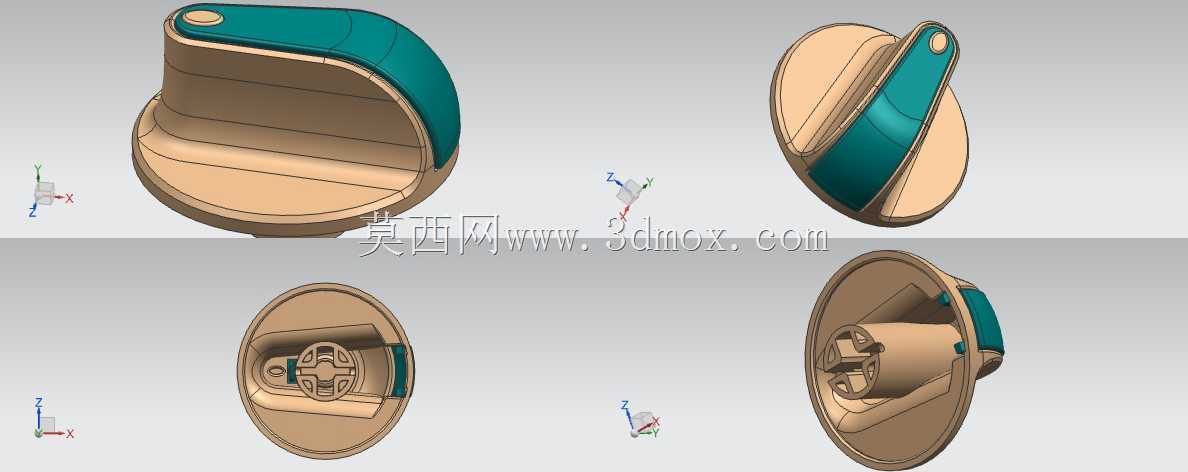

　　从安装边界来看，这类旋钮适配的面板安装孔直径常规在10-12mm区间，旋钮底部的定位柱做了D型切边结构，和电位器、编码器的输出轴完全匹配，安装时不需要额外打胶固定，对准轴位按压到位即可，轴向的限位台阶高度控制在3.2mm，刚好卡在面板外侧，不会出现安装后旋钮歪斜、和面板间隙不均的问题。旋钮整体的径向最大尺寸控制在38mm，高度从安装面到顶部为22mm，这个尺寸是经过多轮手感验证的：成年人拇指和食指捏持旋转时，指腹的接触面积刚好覆盖防滑区域，旋转力矩控制在0.15-0.2N·m区间，既不会因为太松导致误触，也不会因为太紧让用户调节时觉得费力。

　　设计思路上没有采用全塑料一体成型的结构，而是做了双色嵌装的组合形式：主体基座采用耐磨的PBT材质，满足长期旋转的耐磨需求，侧面的装饰防滑嵌件采用软质TPU材质，两种材质通过卡扣结构预装为整体，不需要额外粘接工序，装配时直接作为单个零件对接设备轴位即可，能减少生产线的装配步骤。顶部的定位标识点做了凸起0.3mm的结构，和嵌件同色，用户在光线不佳的环境下，靠指尖触感也能快速识别旋钮的当前档位位置，不需要低头凑近确认档位，这点在厨房强光或者暗光操作场景下实用性很强。

　　实际功能层面，这个旋钮的内部做了限位筋结构，和编码器的限位档点匹配时，旋转的档位反馈清晰，每旋转一档会有明确的段落触感，不会出现模糊的虚位。基座底部和面板接触的位置做了一圈0.5mm的微凸唇边，安装后能紧贴面板表面，阻挡厨房的油污、汤水顺着安装缝隙渗入设备内部，对面板下方的电控元件能起到辅助防护的作用。考虑到长期使用的磨损问题，D型轴孔的内壁做了0.1mm的耐磨筋凸起，和金属轴配合时，长期旋转不会出现轴孔磨大、旋钮空转的问题，正常家用场景下的使用寿命能满足万次以上的旋转操作需求。

　　外形设计上没有做多余的棱角，所有握持边缘都做了R2以上的圆角过渡，清洁时用抹布一擦就能把表面的污渍擦净，不会出现藏污纳垢的卫生死角。嵌件的弧度和主体基座的曲面完全顺滑衔接，没有突兀的台阶，手指握持旋转时不会有硌手的触感。很多同类旋钮为了省成本把防滑结构做成塑料本体的凸起棱，低温环境下塑料变硬后握持手感会发滑，软质嵌件的设计在-10℃到60℃的常规使用温度区间内，防滑性能都能保持稳定，不管是北方冬季无供暖的阳台设备，还是厨房灶台旁靠近热源的位置，材质性能都不会出现明显衰减。

　　从结构可靠性角度，整个旋钮没有薄壁易损的结构，最薄的壁厚位置也控制在1.8mm以上，日常清洁磕碰、操作时的按压力都不会导致零件开裂。卡扣的配合量做了0.2mm的过盈，嵌件装入主体后不会因为长期温度变化出现松脱、起翘的问题，不需要额外做超声焊接或者粘接固定，生产装配的效率更高，后期如果需要更换不同颜色的嵌件适配不同外观的设备面板，也不需要修改主体模具，只需要更换嵌件的配色就能快速衍生出不同外观的版本，能大幅降低系列化产品的开模成本。
