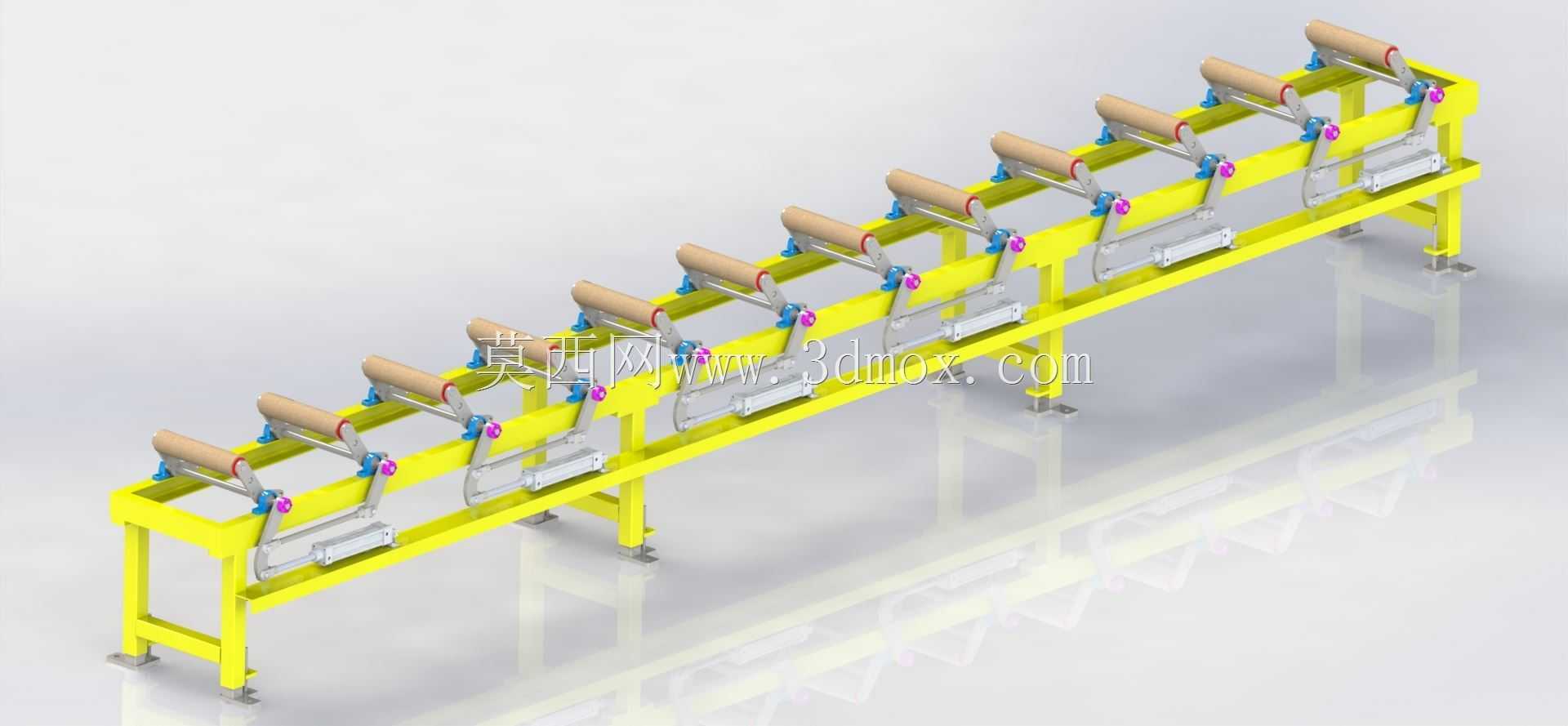

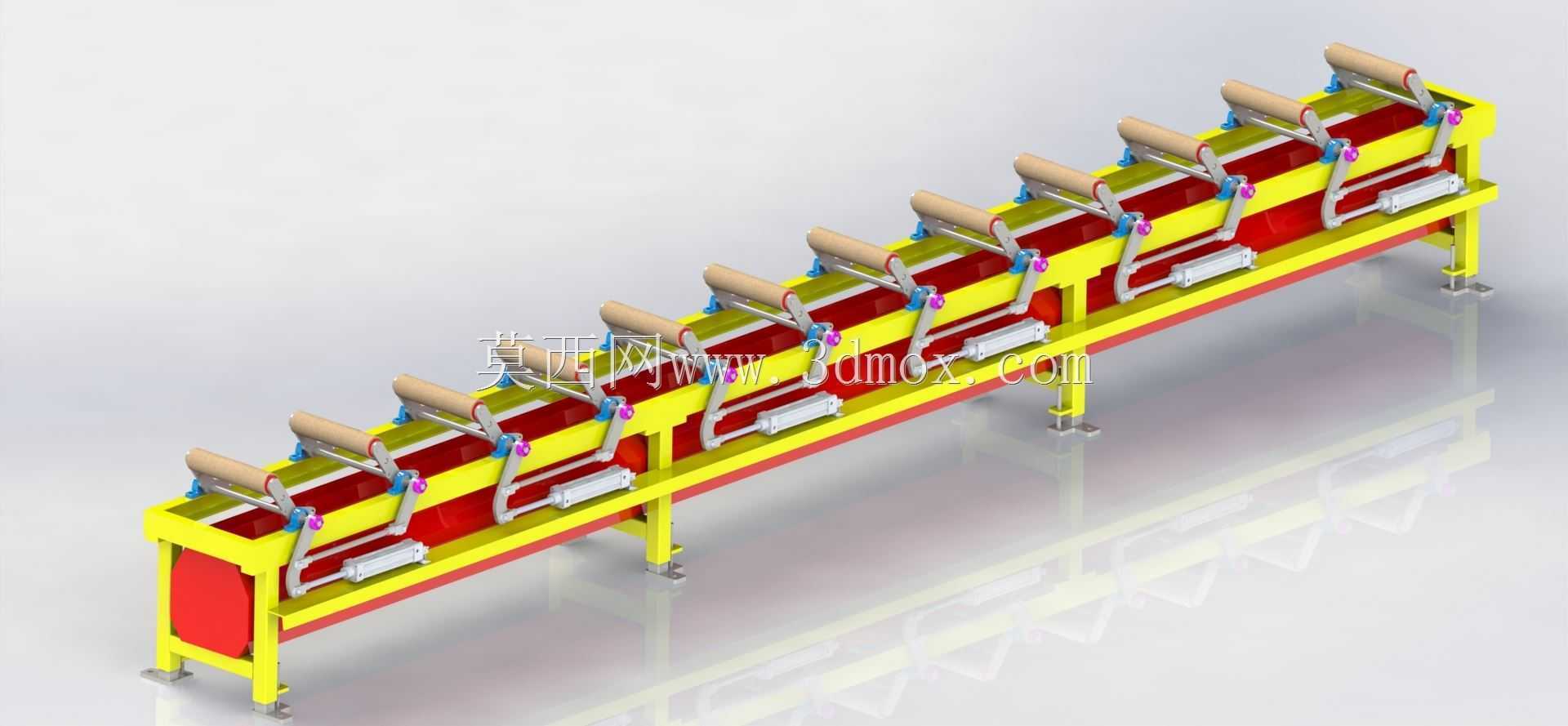

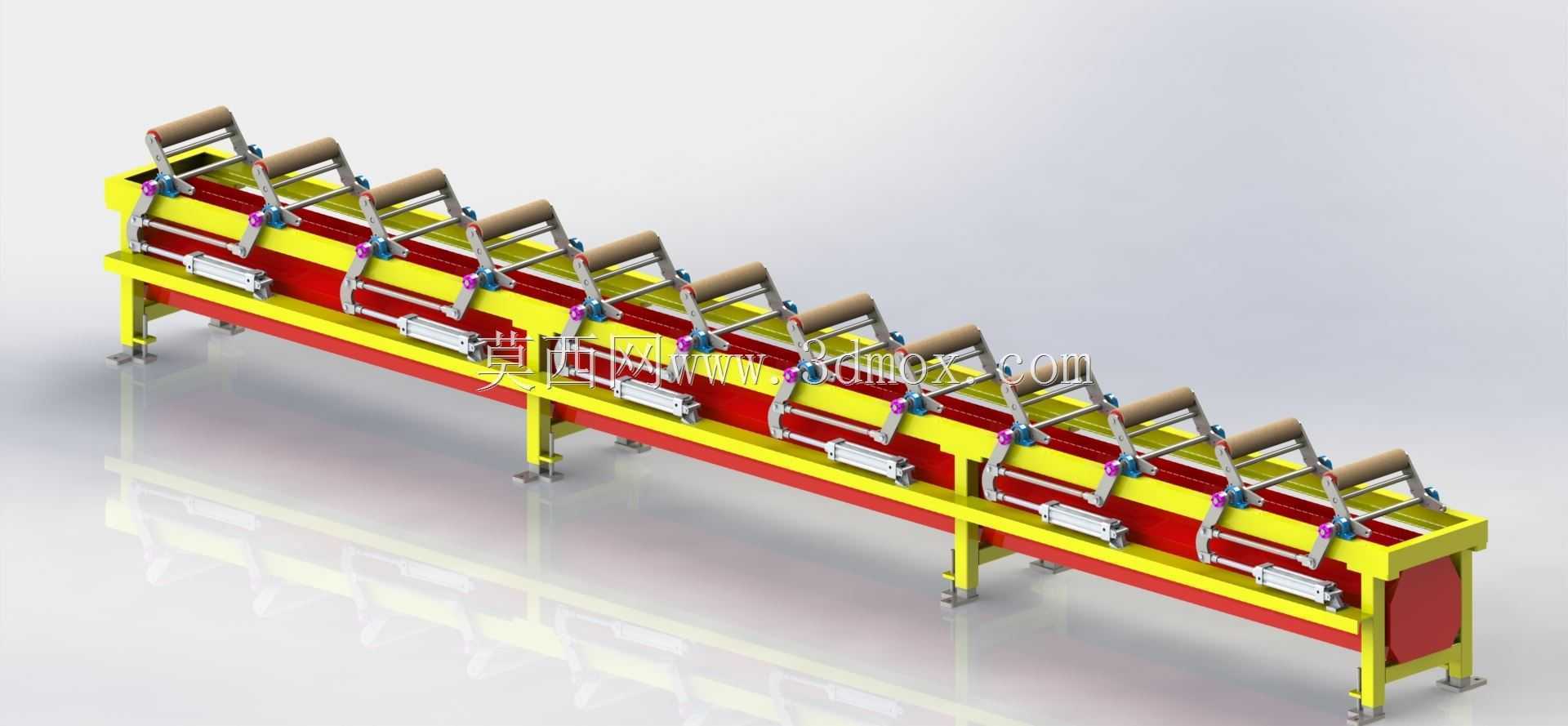

多工位型材顶升平移输送装置结构

　　在型材加工、建材分拣、金属构件流转的生产场景里，这类带顶升平移功能的辊道输送装置，往往承担着长条形工件跨工位转运、分道切换的核心作用，和普通固定辊道只能沿单一方向送料不同，这套结构在每一段对应工位的位置都集成了独立的顶升执行单元，当工件沿主输送方向行进到指定工位需要转向、或者要被分流到侧边支线辊道时，对应位置的顶升组件会同步抬升，将工件从主输送辊面上托举起来，再通过顶升组件自带的横向输送结构把工件平移到目标位置，整个过程不需要额外安排人工搬运，也不用借助吊装设备，能大幅降低长型工件转运过程中的磕碰风险，尤其适配铝型材、PVC管材、长条型钢这类长度大、刚性一般、人工搬运易变形的工件流转需求。从结构设计逻辑来看，

　　整套装置的主框架采用标准化矩形钢管焊接成型，底部配置可调式支撑脚杯，安装时可以根据车间地面的实际平整度调整各个支点的高度，保证整段辊道的水平度误差控制在允许范围内，避免工件输送过程中出现跑偏、卡滞的问题。主输送方向的辊轮采用包胶结构，既能增加和工件接触面的摩擦力，保证输送过程不打滑，也能避免金属辊面直接接触工件表面造成划伤，尤其适合表面质量要求较高的装饰型材、成品管材输送。每一组顶升单元都采用独立的气动执行元件作为动力源，相比电动推杆结构，气动驱动的响应速度更快，顶升动作的缓冲性更好，不会因为硬接触顶弯薄壁类工件，同时各个顶升单元的气路通过汇流板统一控制，可根据工件的实际长度灵活选择需要触发的顶升工位数量，不管是1米以内的短型材，

　　还是6米以上的长尺寸构件，都能保证托举点均匀分布，避免工件因为托举间距过大产生挠度变形。横向输送的辊组同样采用和主辊道一致的包胶辊轮，顶升到位后横向辊组的上平面高出主辊道上平面15mm左右，足够将工件完全抬离主辊面，不会在横向平移时和主辊轮产生摩擦干涉。设计时特意将所有气动管线、传感线路都布置在框架侧面的走线槽内，避免管线外露被运行中的工件剐蹭，也方便后期维护时排查线路故障。设备的安装边界需要结合现场产线的布局预留空间，整段设备的宽度方向除了主框架本身的尺寸，还要在两侧预留至少300mm的维护空间，方便检修人员更换磨损的辊轮、调整顶升气缸的行程限位；长度方向则可以根据实际产线的工位数量进行模块化拼接，每一段标准单元长度为1米，

　　可根据需要输送的工件最大长度灵活组合，不需要重新设计整体框架，能大幅缩短产线改造的设计和安装周期。在实际选型适配时，需要根据待输送工件的单根最大重量核算顶升气缸的推力和辊轮的承载能力，这套结构的单组顶升单元额定承载为50kg，按照每米工件配置2组顶升单元计算，整线可适配单根重量不超过300kg的长条工件，基本覆盖常规民用型材、建筑管材、轻型钢结构件的输送需求。另外在辊轮间距的设计上，主输送辊轮的间距设置为200mm，保证长度大于400mm的工件都能平稳放置在辊面上，不会出现辊间卡料的问题；顶升单元的横向辊轮间距和主辊道保持一致，平移过程中工件的支撑点间距和主输送状态一致，不会因为支撑点变化导致工件变形。整套结构没有复杂的定制化加工件，大部分零部件都可以采用标准型材和标准气动元件组装，加工和装配难度较低，后期维护时更换备件也很方便，很适合中小规模的型材加工企业、建材生产车间进行产线自动化改造时选用，相比采购整线定制的输送设备，这种模块化的结构能降低不少设备投入成本，同时也能根据自身产线的特殊需求灵活调整工位数量和顶升位置，适配不同规格产品的生产流转需求。
