铝型材批量热剪加工设备结构设计

　　这套设备主要面向铝型材深加工产线的定长裁切工序，适配挤压成型后余温段的在线裁切场景，替代传统冷锯裁切工艺，能减少锯切产生的铝屑损耗，避免切口冷变形带来的后续铣削加工量，在建筑铝型材、工业铝型材挤压生产线的出料端配套使用时，可匹配不同截面规格的型材进给节奏，完成连续化的定长裁切作业。

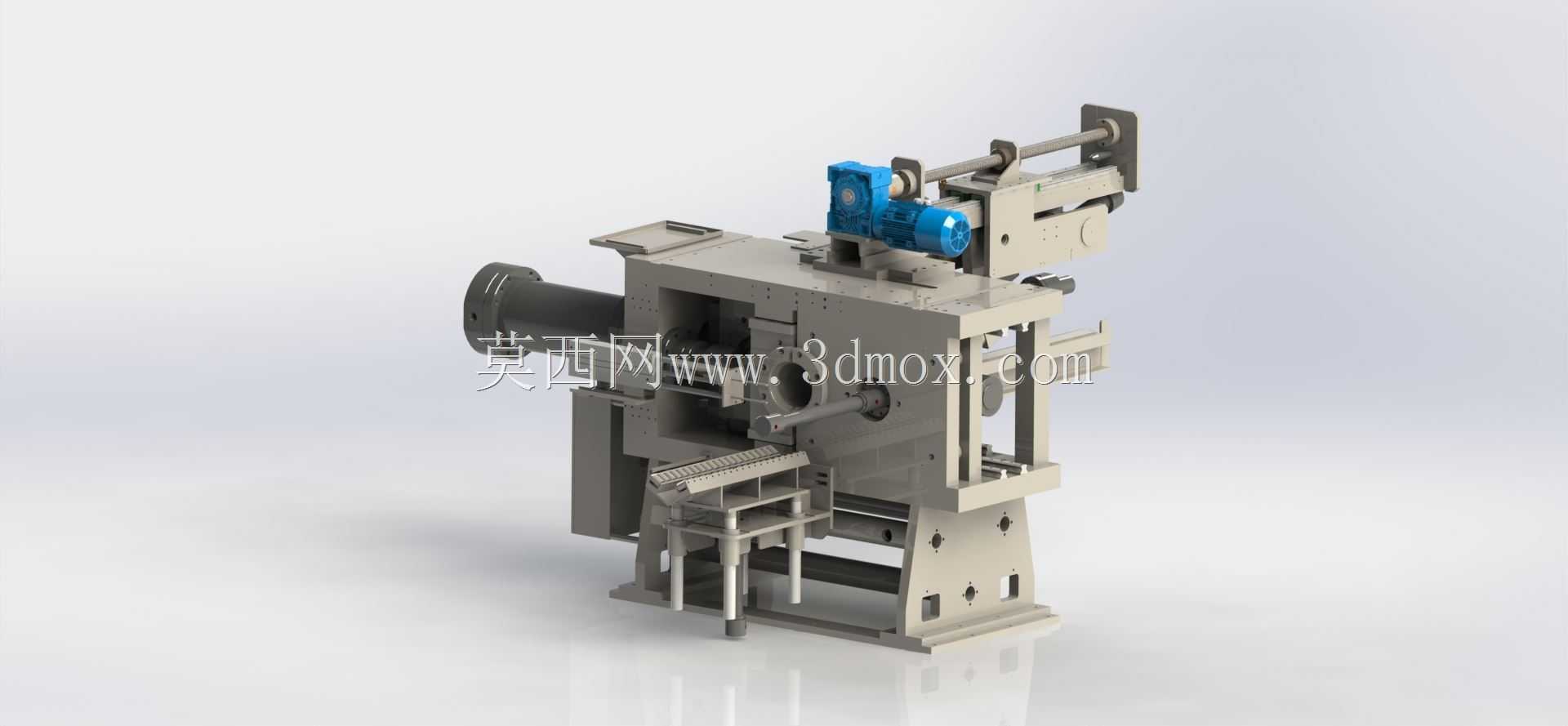

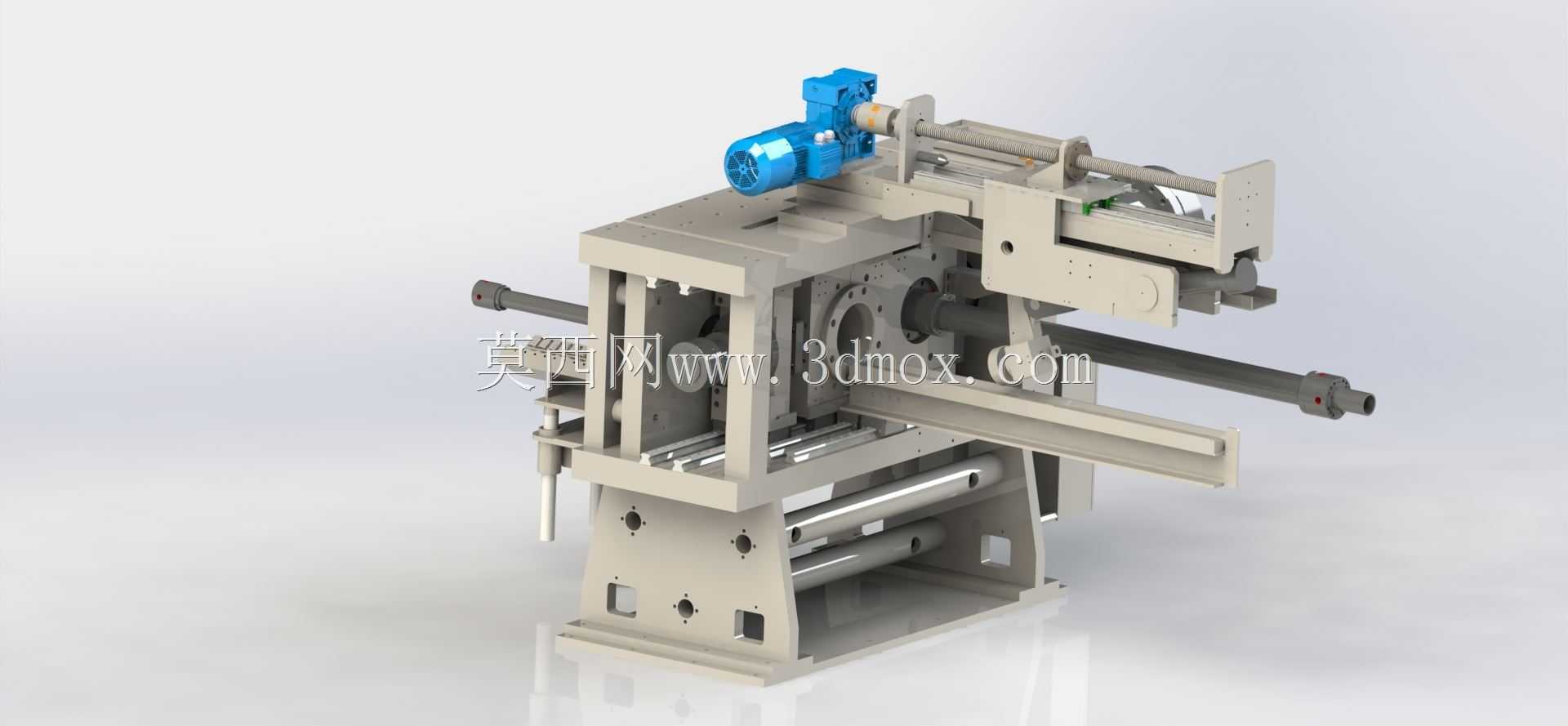

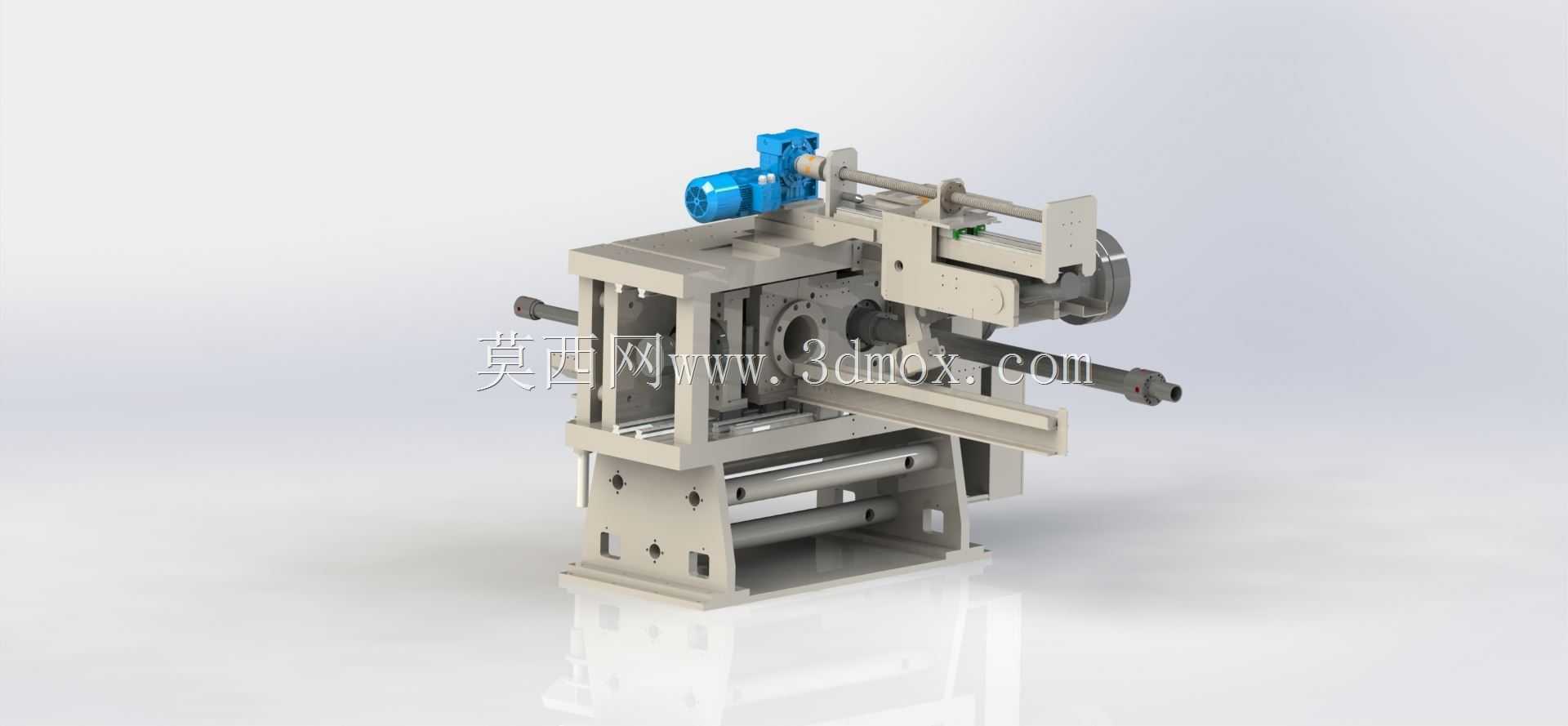

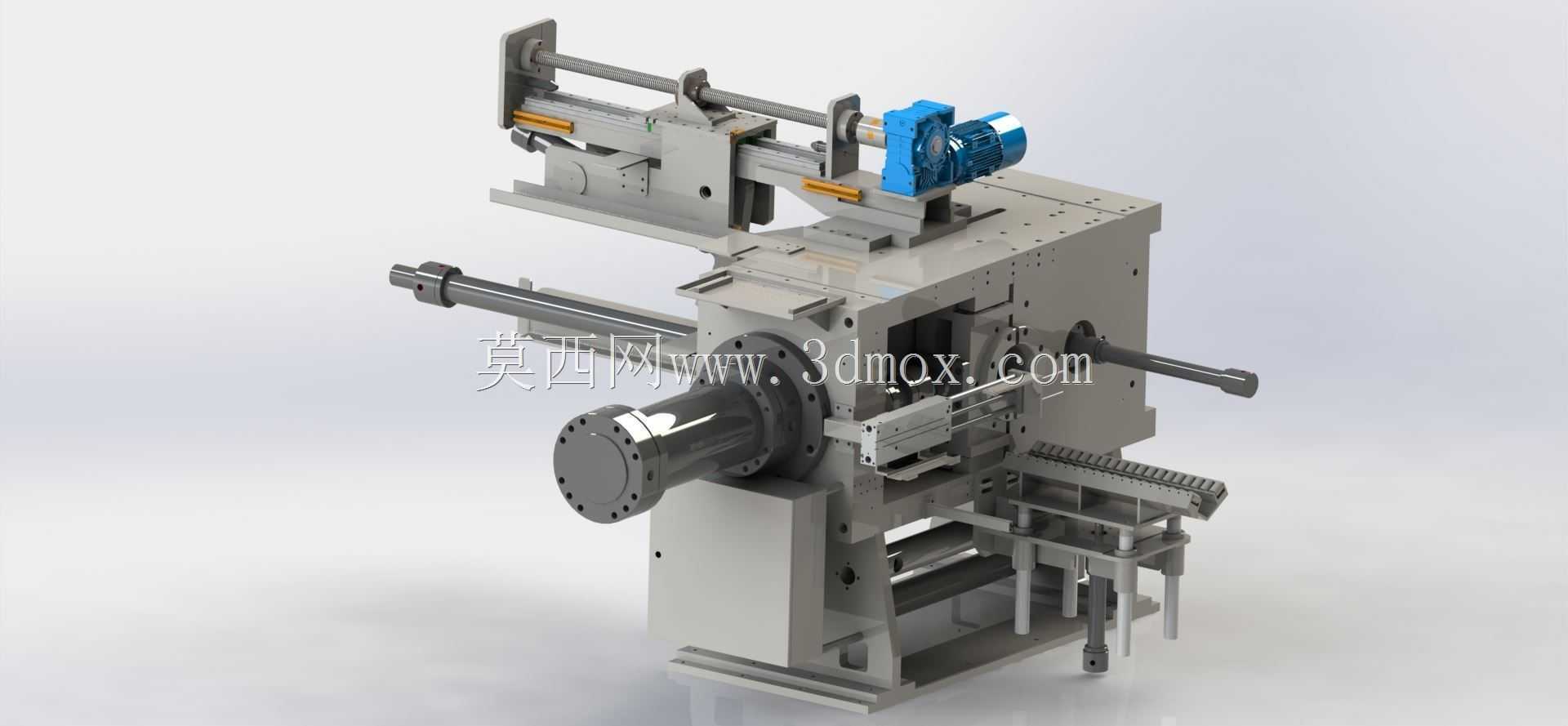

　　从结构布局来看，设备采用框架式焊接机身作为承载基础，机身底部预留了地脚螺栓安装孔位，可直接固定在生产线的混凝土基础上，安装时需保证进料导向轨道与挤压机出料口的同轴度误差控制在0.2mm以内，避免型材进给过程中出现卡滞、蹭伤表面的问题。机身左侧集成了驱动电机与减速传动组件，动力通过曲柄连杆机构传递到剪切动模部分，相比气缸直推的剪切结构，曲柄连杆的运动轨迹能提供更大的剪切力输出，同时在剪切行程末端具备力放大特性，可轻松切断壁厚8mm以内的各类铝合金型材，不会出现切口撕裂、毛刺过大的问题。

　　进料端设置了多组可调式导向辊组，辊轮采用聚氨酯包胶材质，既可以对型材形成稳定的支撑导向，又不会划伤铝型材的表面氧化层或喷涂预处理面，导向辊的间距可通过侧边的调节螺杆进行调整，适配宽度从20mm到200mm范围内的不同截面型材，换型时无需更换专用夹具，仅需调整辊组间距与剪切模腔的定位块即可完成适配，单批次换型调整时间可控制在15分钟以内，适配多规格小批量的型材加工需求。

　　剪切工位的动模与定模采用镶嵌式合金刀片设计，刀片通过沉头螺栓固定在模座上，磨损后可单独拆卸更换，无需更换整个模座，降低后期维护成本。定模座上设置了型材定位挡块，挡块位置可通过伺服驱动的丝杠机构进行调整，可实现100mm到6000mm范围内的任意定长裁切，定长精度可控制在±0.5mm以内，满足绝大多数铝型材加工的尺寸精度要求。设备的出料端设置了倾斜式导料槽，裁切完成的型材可顺着导料槽滑落到后续的输送料架上，无需人工手动取料，减少作业人员的操作风险，同时导料槽表面铺设有尼龙衬板，避免型材滑落过程中出现表面磕碰伤。

　　在安全防护设计上，剪切工位的外侧设置了可开启的透明防护门，防护门配备安全联锁开关，当防护门处于开启状态时，设备的驱动电机无法启动，避免检修或清理过程中出现误动作伤人的风险。机身的传动部件外侧全部设置了钣金防护罩，可防止生产过程中铝屑、灰尘进入传动导轨与连杆铰接部位，延长设备的维护周期，铰接部位采用自润滑轴承设计，日常运行过程中无需频繁加注润滑脂，仅需每3个月进行一次集中润滑保养即可。

　　设备的气动夹紧组件布置在剪切工位的进料侧，在剪切动作触发前，夹紧气缸会先动作将型材牢牢压紧在定模型腔中，避免剪切过程中型材出现窜动导致切口倾斜，夹紧力可通过气源处理三联件的调压阀进行调整，针对薄壁型材可适当降低夹紧力，防止夹紧力过大导致型材截面变形。整个设备的控制逻辑可接入挤压生产线的总控制系统，实现与挤压机、牵引机的动作联动，当牵引机将型材输送到设定长度时，会自动触发夹紧、剪切、松夹、复位的整套动作循环，无需人工单独操作设备，可适配20m/min的最高型材进给速度，满足高速挤压产线的生产节拍要求。

　　从安装边界来看，设备整体的横向占用空间为1200mm，纵向长度为1800mm，机身顶部距离安装地面的高度为1650mm，安装时需在设备后侧预留不小于800mm的检修空间，用于后期更换刀片、调整传动机构等维护作业，设备的气源接入点位于机身左侧下部，要求供气压力稳定在0.5-0.7MPa范围内，供电采用380V三相工业用电，整机额定功率为7.5kW，无需额外配置液压站，相比液压驱动的剪切设备，不存在液压油泄漏污染型材表面的风险，更适配对表面质量要求较高的铝型材加工场景。
