弧形轨迹摆动式角度调节执行机构

　　在自动化生产线的工位姿态调整、工装夹具的角度切换、检测设备的探头扫查路径控制这类需要实现固定弧形轨迹往复摆动的场景中，这类带弧形齿轨的摆动调节机构是非常实用的结构方案。不同于常规的旋转轴直接带动负载转动的结构，该机构将运动轨迹通过弧形导轨做了刚性约束，负载端的运动路径完全贴合弧形导轨的曲率，不会出现普通转轴结构长期使用后因轴承间隙产生的轨迹偏移，尤其适合对运动路径一致性要求较高的作业场景，比如涂胶工位的胶枪沿弧形焊缝走枪、视觉检测工位的相机沿弧形面扫查成像、小型工件的弧形面抛光作业的磨头进给，都可以通过这类机构实现稳定的轨迹输出。

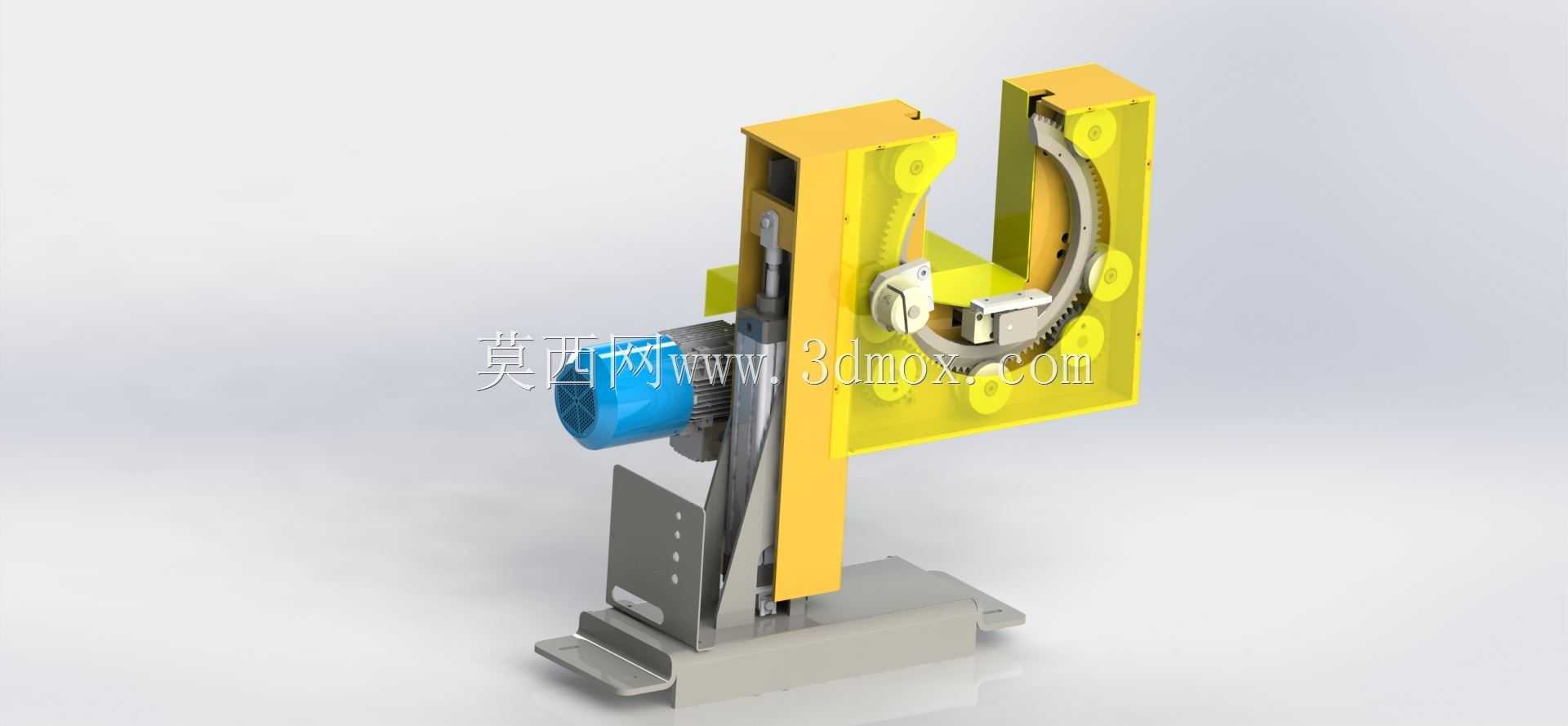

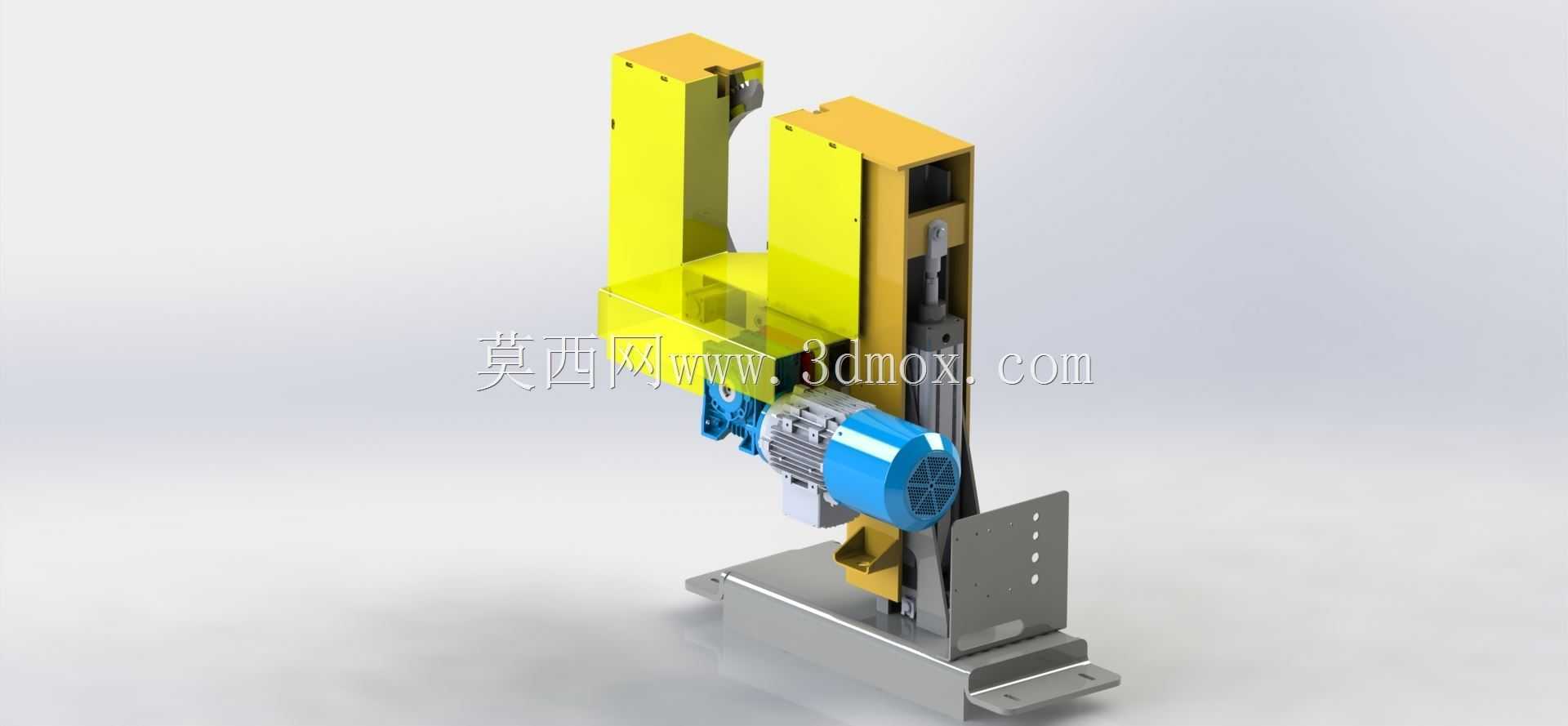

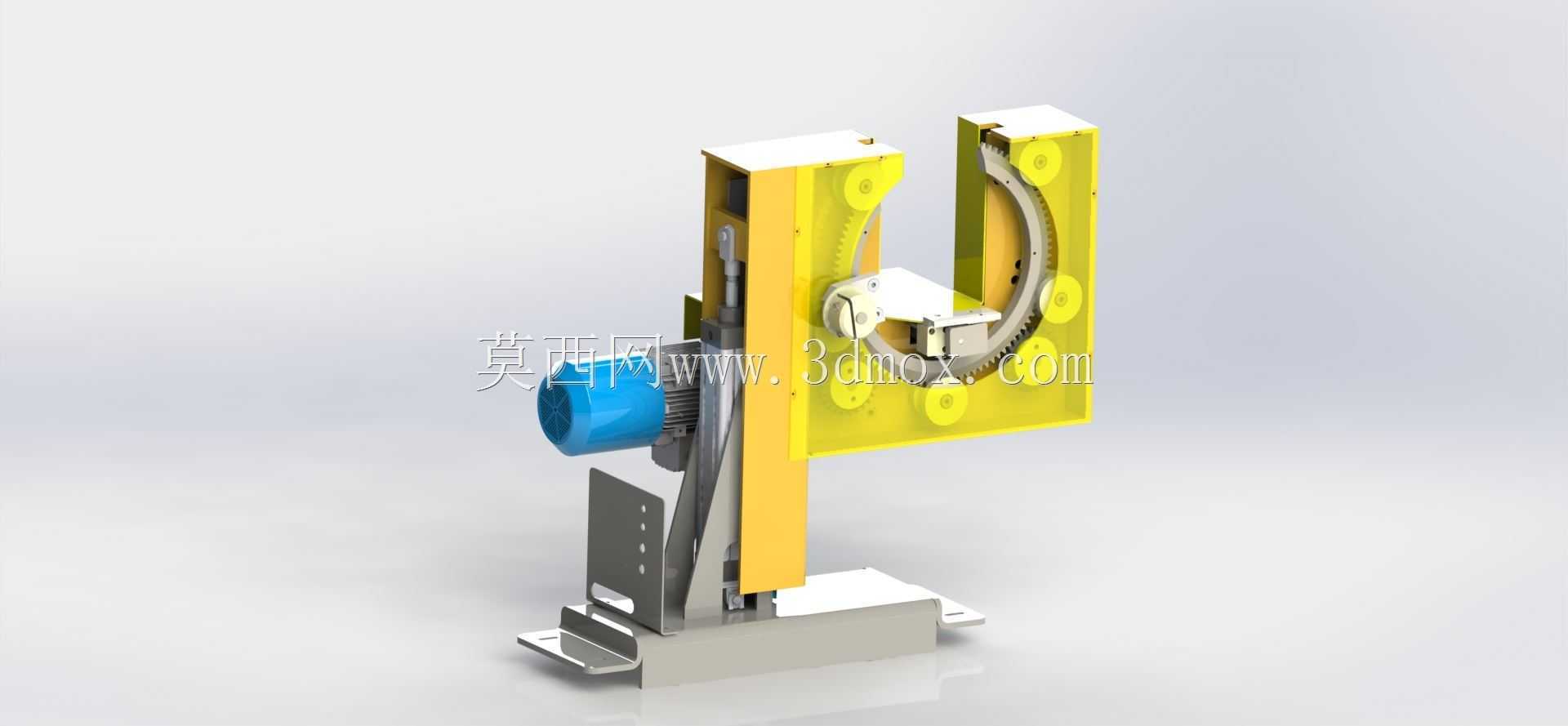

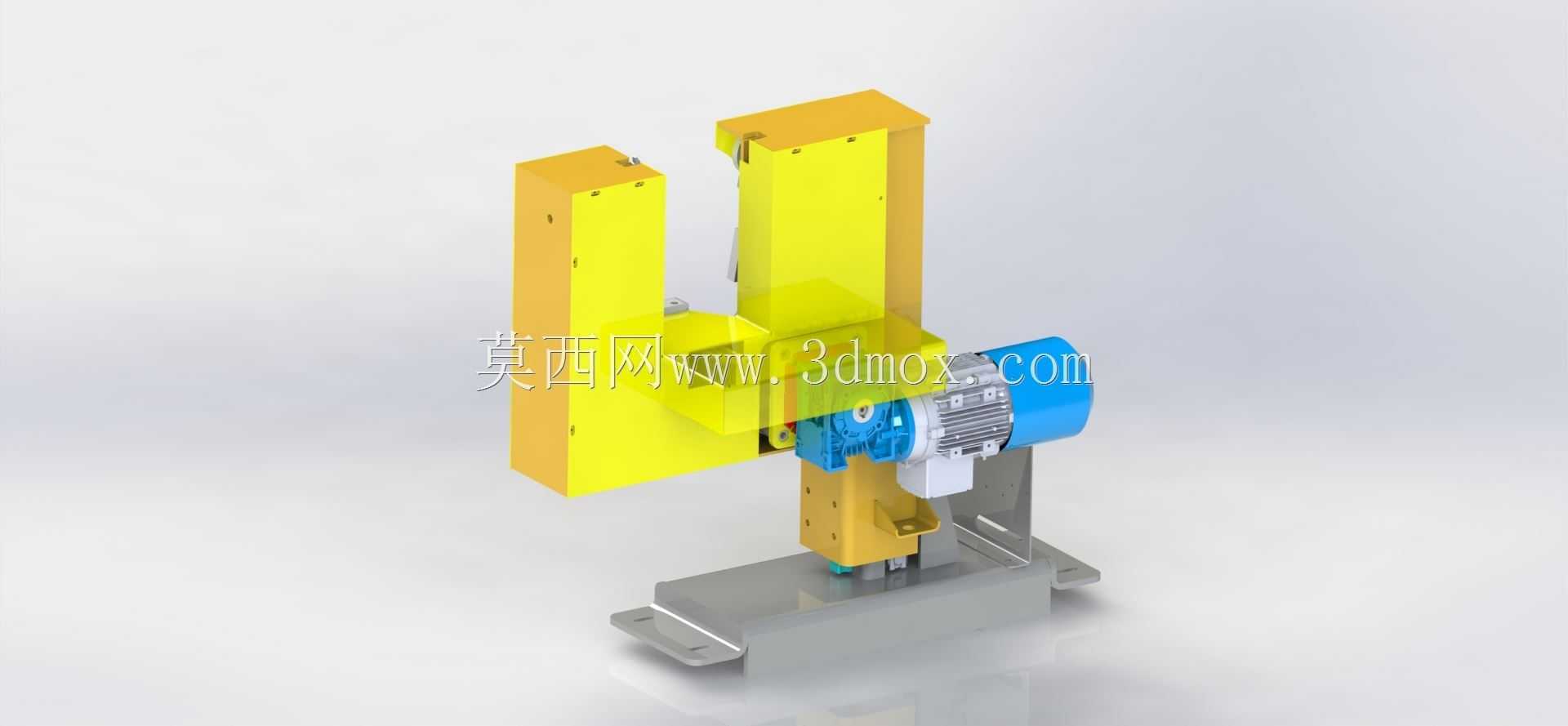

　　从结构组成来看，该机构采用立式安装的底板作为承载基础，底板上设置有两组平行的立式支撑立板，其中一侧立板上固定有弧形齿轨，齿轨的齿面朝向机构内侧，与滑移座上的齿轮组件形成啮合传动；滑移座通过内嵌的导向滑块与弧形导轨配合，可沿弧形轨迹顺畅滑动，滑移座的安装面预留有标准的负载安装孔位，可直接固定作业执行端的夹具、探头或加工头。动力输入端采用卧式安装的驱动单元，通过直连的齿轮轴将动力传递至啮合齿组，驱动滑移座沿弧形导轨做往复摆动，传动路径短，反向间隙小，传动效率较高。

　　设计层面上，该机构的弧形导轨曲率是根据实际作业的摆动半径确定的，齿轨与导轨采用平行布置的方式，保证齿轮在整个摆动行程内都能与齿轨保持稳定的啮合侧隙，不会出现行程两端的啮合卡滞问题。支撑立板与底部安装底板之间设置有加强筋结构，可抵消滑移座带负载摆动时产生的侧向倾覆力矩，避免立板出现形变影响运动精度。驱动单元的安装座采用腰型孔设计，可在装配时调整齿轮与弧形齿轨的中心距，将啮合间隙控制在合理范围内，既保证传动顺畅无卡滞，又能减少反向传动的空程误差。滑移座上的导向滑块采用间隙可调的结构，长期使用出现磨损后可通过调整滑块的压紧螺钉补偿磨损量，延长机构的维护周期。

　　安装边界方面，该机构的底部安装底板为矩形平板结构，四个角设置有沉头安装孔，可直接通过螺栓固定在设备的安装平台或工装台面上，安装时需要保证底板的水平度，避免弧形导轨的安装面出现倾斜导致滑移座滑动卡滞。机构的整体宽度控制在窄幅范围内，适合在设备内部空间局促的工位旁侧安装，不会占用过多的横向安装空间；摆动行程的极限位置设置有硬限位挡块，可防止滑移座超程脱出导轨，挡块上可加装缓冲垫，减少行程末端的冲击震动。负载安装面的中心与弧形导轨的曲率中心重合，保证负载在摆动过程中始终围绕固定的曲率中心转动，作业端的作用点不会出现位置偏移，对于需要恒定作业半径的工艺场景，这种结构可以省去额外的轨迹补偿计算，直接通过驱动单元的转动角度控制即可实现精准的位置调节。

　　实际使用中，这类机构的摆动角度范围可根据弧形导轨的弧长进行定制，常规配置下可实现0到90度范围内的任意角度停留，搭配对应的驱动控制即可实现多工位的角度切换，相比多关节机械手实现同轨迹运动，该机构的结构更简单，成本更低，运动刚性更好，在固定轨迹的往复摆动作业场景中具备更高的性价比。机构的所有传动部件都设置在立板内侧，外侧可加装防尘护罩，避免车间内的粉尘、切削液进入传动啮合面，减少部件的磨损速度，适合在机加工、装配、检测这类常规工业车间环境中长期稳定运行。
