龙门式桁架毛坯上下料搬运机械手

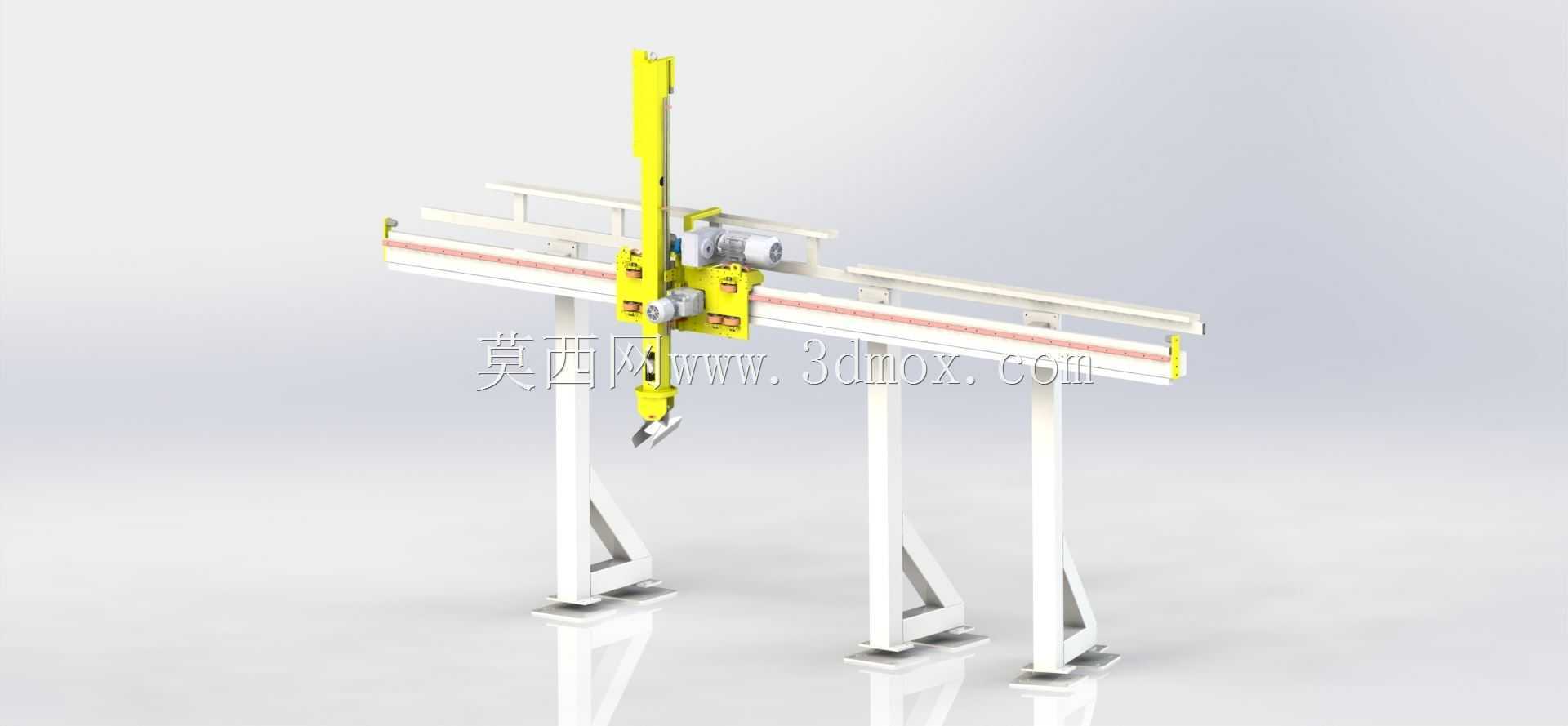

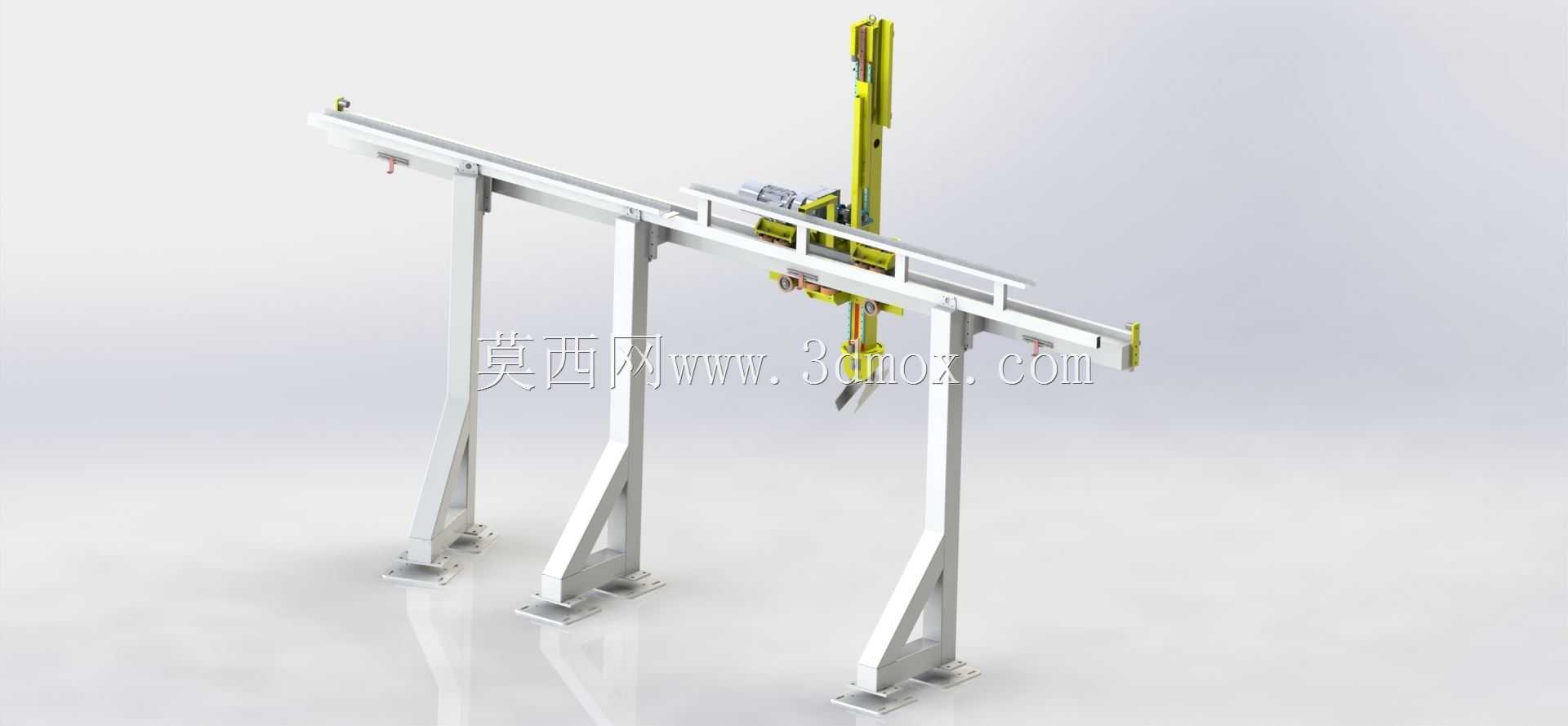

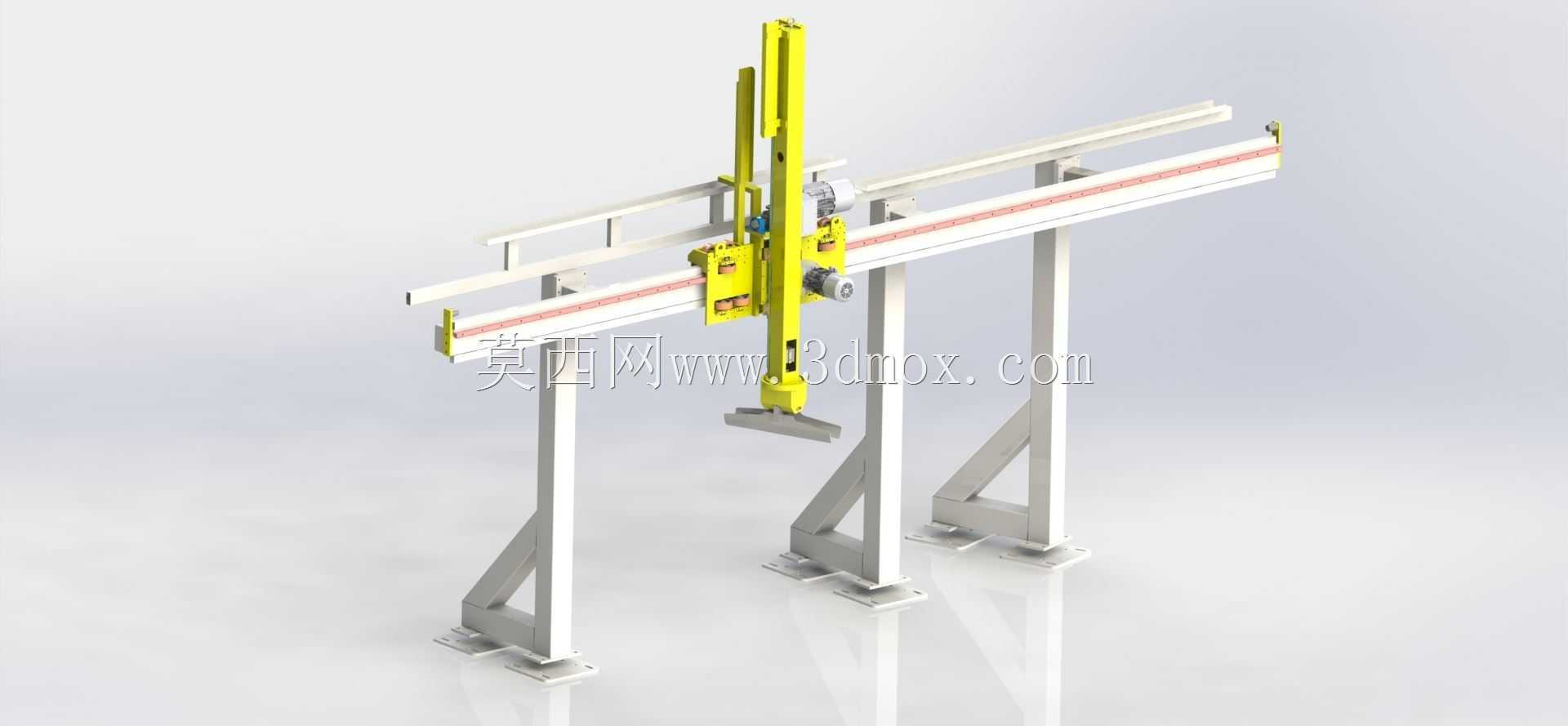

　　这套龙门式桁架搬运机构，主要面向离散制造产线的毛坯件转序场景，适配机加工车间、冲压产线、铸造后处理工段的跨工位物料转移需求，可替代人工完成重型毛坯在料架、加工工位、缓存台之间的往复搬运，解决人工作业负重上限低、重复定位偏差大、连续作业稳定性不足的痛点。从结构布局来看，设备采用双立柱支撑的高架龙门架构，X向行程可根据产线实际排布做适配调整，单根横梁采用矩形钢焊接后经时效处理加工而成，导轨安装面做铣削精加工，保证直线度公差控制在每米0.1mm以内，避免长行程运行出现的卡滞、抖动问题。Y向滑座搭载在X向横梁的线性导轨上，通过齿轮齿条传动实现横向移动，传动副做润滑密封设计，适配车间多粉尘、多切削液飞溅的工况，减少杂质进入导轨滑块造成的磨损。

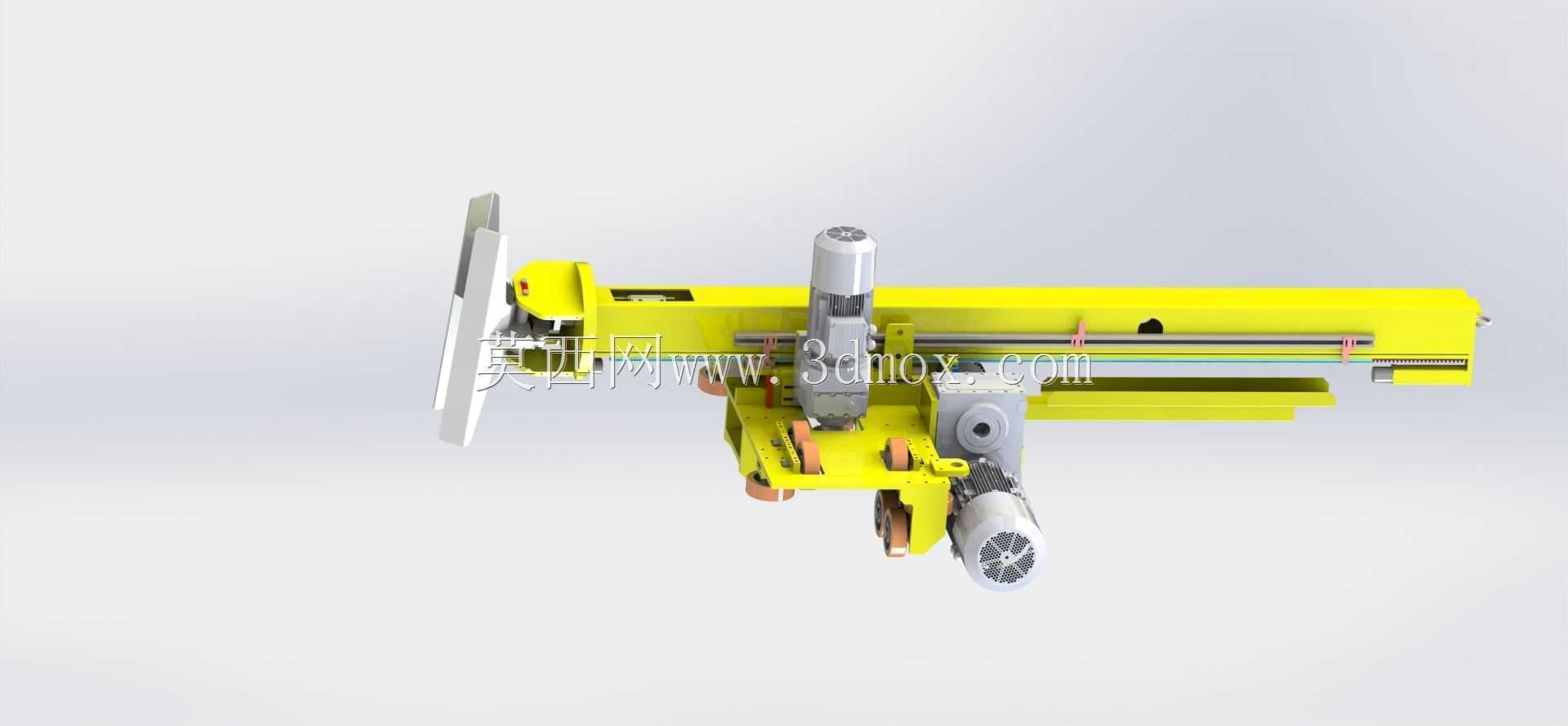

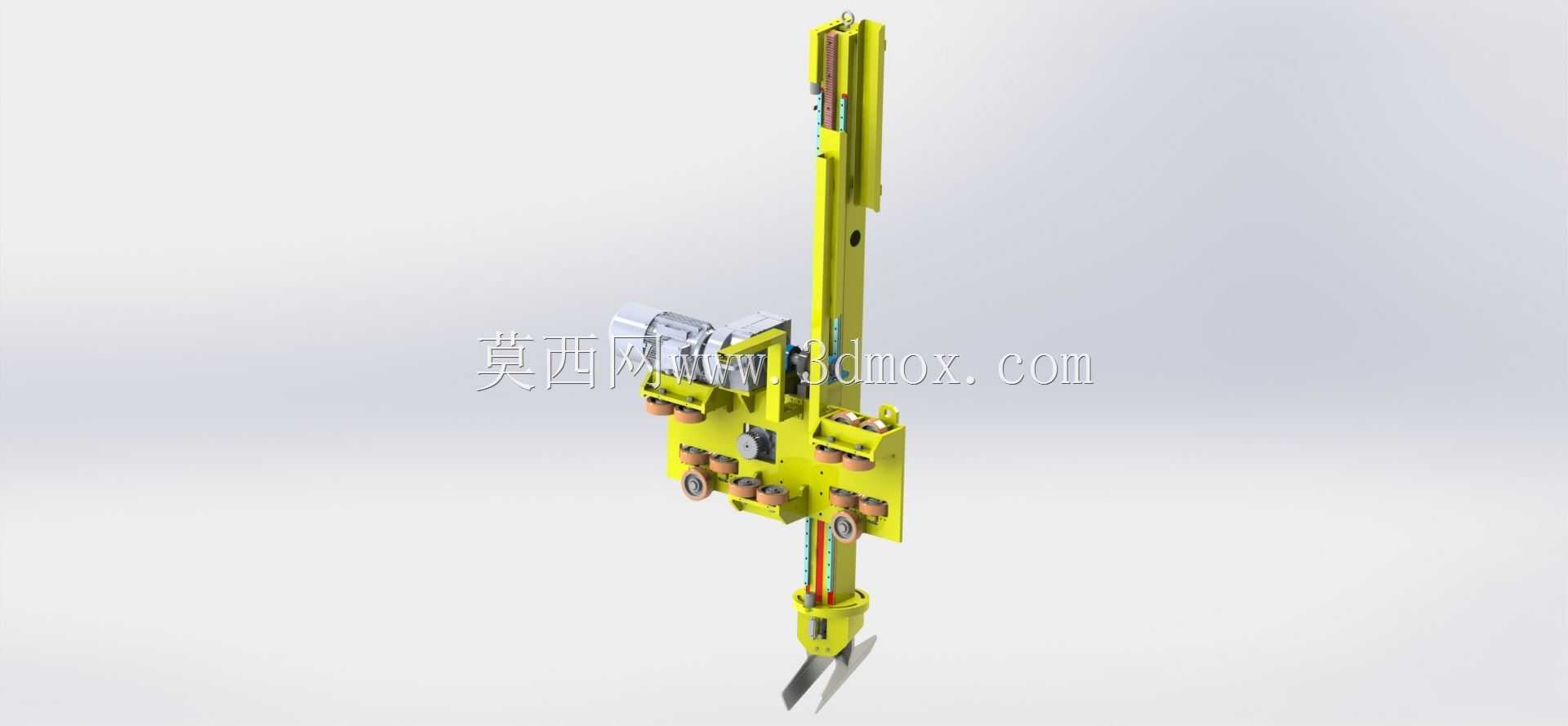

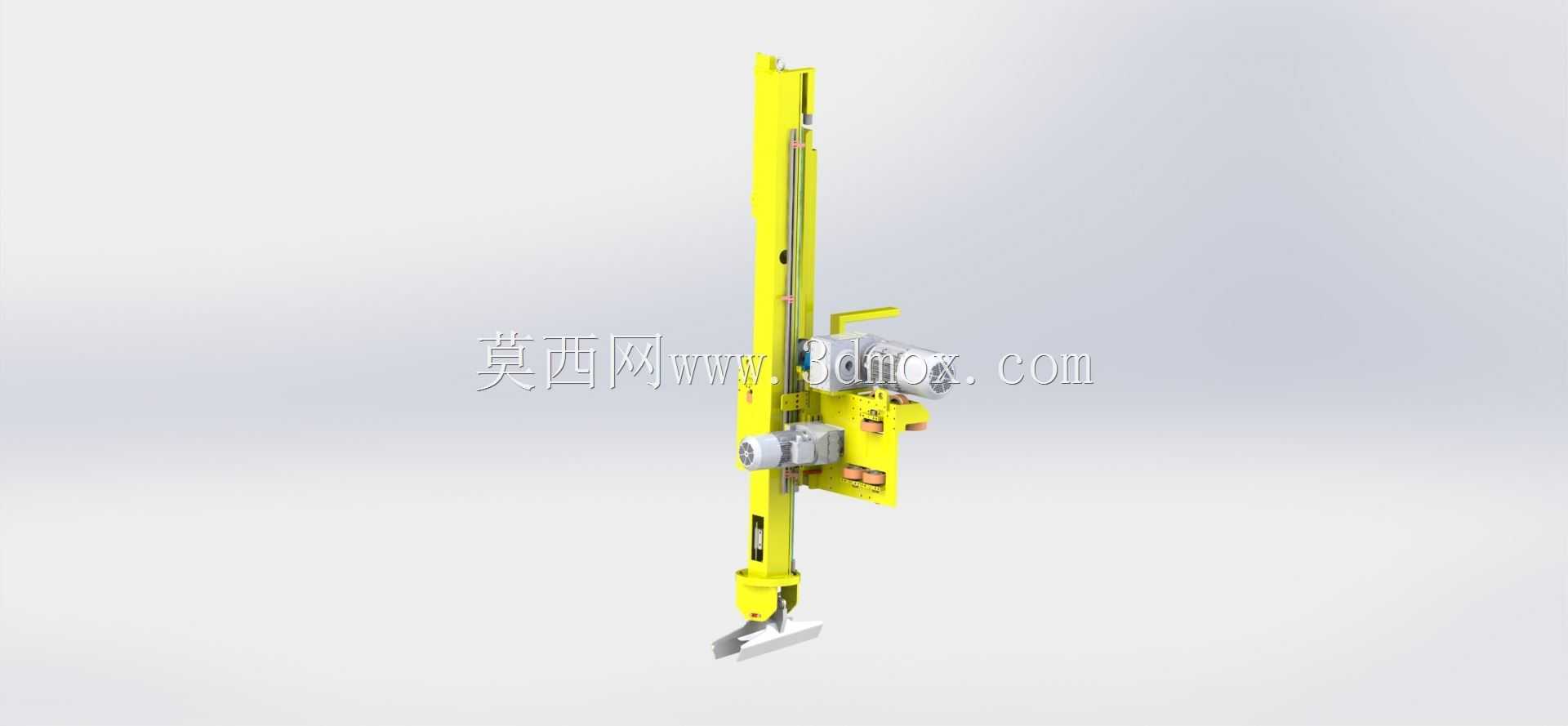

　　Z向竖直滑枕采用硬质铝合金型材加工，在保证结构刚性的前提下降低运动部件自重，提升升降动作的响应速度，末端预留标准工装接口，可根据搬运毛坯的外形、重量适配气动夹爪、电磁吸盘、液压抱夹等不同执行端，适配铸铁毛坯、钢锻件、铝合金压铸件等不同材质工件的抓取需求。设计阶段优先考虑了安装边界的适配性，双立柱的地脚采用膨胀螺栓与车间混凝土地面固定，安装时需保证两个立柱的安装面平面度公差不超过0.2mm，横梁吊装后需做水平校准，避免导轨偏载造成的异常磨损。设备整体的安全防护设计覆盖全行程范围，X、Y、Z三个轴的两端均设置硬限位挡块与软限位行程开关，防止运动超程造成的结构碰撞，拖链采用封闭式工程塑料拖链，内置线缆与气管做分层排布，

　　避免运动过程中管线拉扯、磨损。从实际运行逻辑来看，该机构可与产线的加工设备做信号交互，当加工工位发出上料请求时，机械手自动运行至毛坯料架位置，末端执行器完成工件抓取后，沿预设路径移动至加工工位上方，完成定位后将毛坯精准放置到工装夹具上，待加工完成后再将成品件搬运至下料缓存区，全程无需人工干预，单循环作业节拍可根据产线需求做参数调整，最快可实现12秒完成一次全行程上下料动作。结构设计过程中，对关键受力部件做了有限元仿真校核，双立柱在满载工况下的最大形变量控制在0.05mm以内，横梁在滑座运行至行程中点时的最大挠度不超过0.08mm，保证末端抓取的重复定位精度控制在±0.2mm以内，满足机加工工位的上料定位要求。

　　传动部件的选型匹配了设备的额定负载，X、Y轴采用伺服电机搭配行星减速机的驱动方案，保证低速运行时的扭矩输出充足，高速移动时无丢步问题，Z轴带抱闸制动功能，防止突发断电时滑枕下坠造成的设备、工件损坏。日常维护层面，导轨滑块设置集中润滑注油点，可按运行时长自动加注润滑脂，减少人工维护的工作量，所有外露的传动部件均设置可拆卸的防护罩，既避免车间杂物落入传动副，也方便后期检修时快速拆装。该结构的拓展性较强，可根据车间的产线布局调整横梁长度、增加Z轴数量，实现单条横梁搭载多个搬运滑座，同时覆盖多台加工设备的上下料需求，相比关节机器人，桁架式结构的占用地面空间更小，上部空间的利用率更高，不会占用车间地面的物流通道，适合老旧车间的自动化改造场景，无需对现有产线布局做大规模调整即可完成安装部署。
