手动杠杆式螺纹压紧夹具结构设计

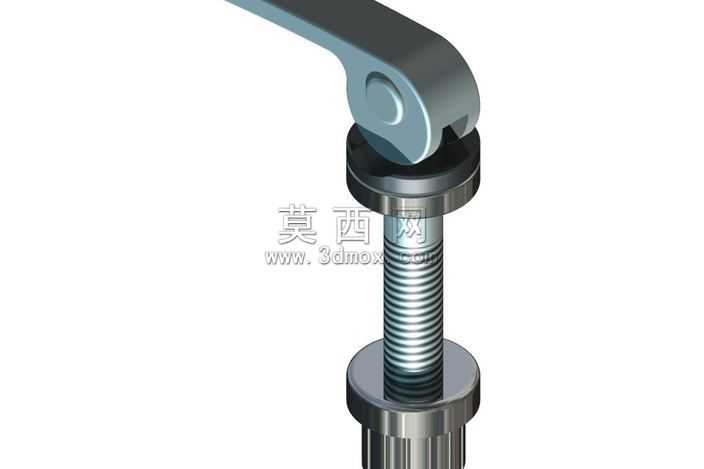

本作品为手动杠杆式螺纹压紧夹具，整体采用三维建模软件完成全参数化设计，建模过程中对各部件的配合公差进行了严谨设定，确保活动部件的运动逻辑符合实际机械原理。模型主要由杠杆手柄、铰接销轴、压紧压头、螺纹调节杆、底部支撑座五个核心部件组成，各部件之间的装配关系完全还原真实机械结构的连接方式：杠杆手柄通过销轴与螺纹调节杆的顶端形成铰接副，可绕销轴实现一定角度的摆动，压头嵌套在杠杆与螺纹杆的衔接位置，可随杠杆的下压动作对工件施加垂直方向的压紧力，螺纹调节杆表面采用标准公制三角螺纹建模，与底部支撑座的内螺纹形成螺旋传动副，转动螺纹杆即可调节整体压紧行程，适配不同厚度的被压紧工件。渲染阶段采用金属材质组进行表现，杠杆手柄、销轴、压头、支撑座均赋予哑光合金钢材质，添加细微的磨砂纹理与边缘倒角高光，还原金属机加工件的真实质感，螺纹调节杆部分赋予亮面镀锌钢材材质，突出螺纹牙型的规整轮廓与金属反光特性，场景采用柔和的侧上方打光，清晰展现各部件的结构层次与装配间隙，同时添加微弱的环境闭塞效果增强结构立体感。设计思路围绕小型工件快速装夹需求展开，摒弃了复杂的气动、液压驱动结构，采用纯机械手动结构实现压紧功能，杠杆结构的增力比经过合理计算，仅需较小的手柄按压力即可输出足够的工件压紧力，螺纹调节结构可实现大行程范围的无级调节，无需额外更换垫块即可适配多种尺寸的工件，整体结构紧凑无冗余部件，所有零件均采用常规机加工工艺即可生产，具备较高的实际落地可行性，可直接应用于小型工作台的工件装夹、自行车维修时的部件固定、小件粘接或焊接时的临时压紧等场景，模型各部件均可单独导出用于工程图生成，也可直接导入装配场景作为工装夹具组件使用。
