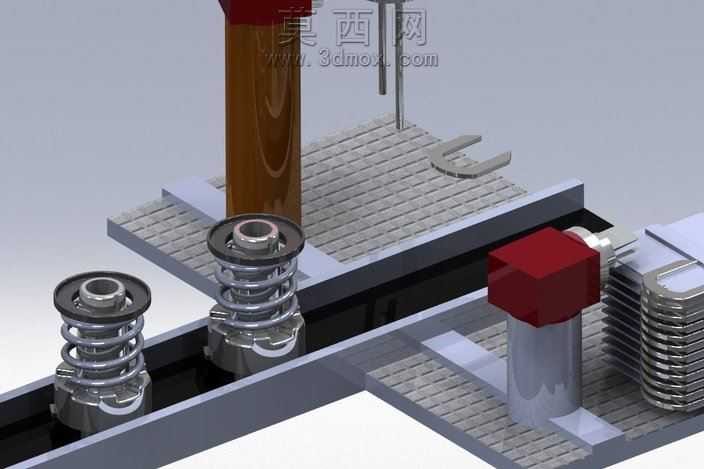

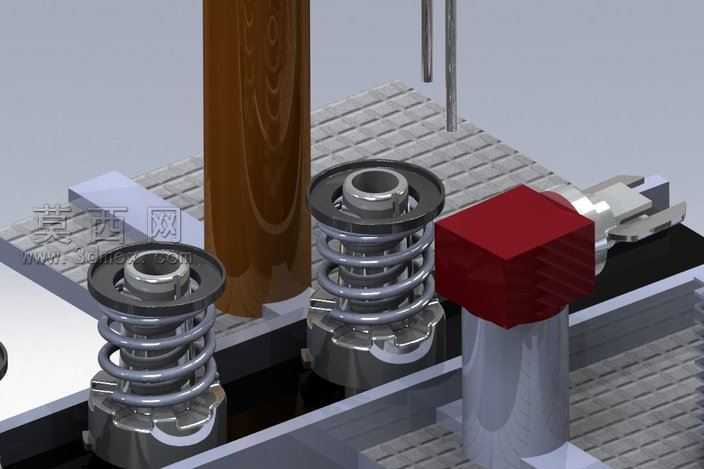

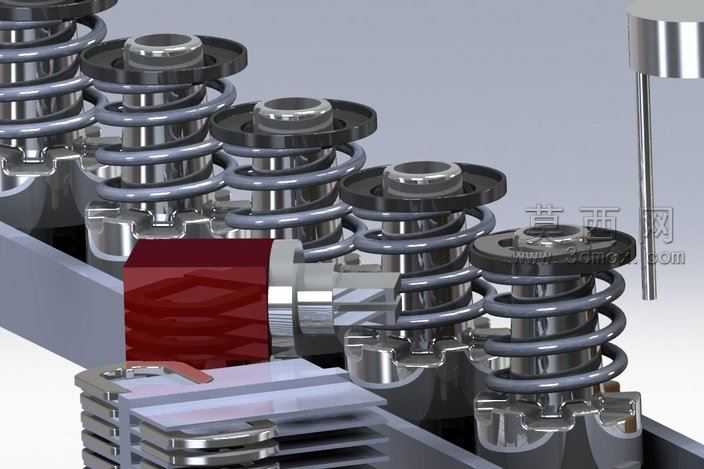

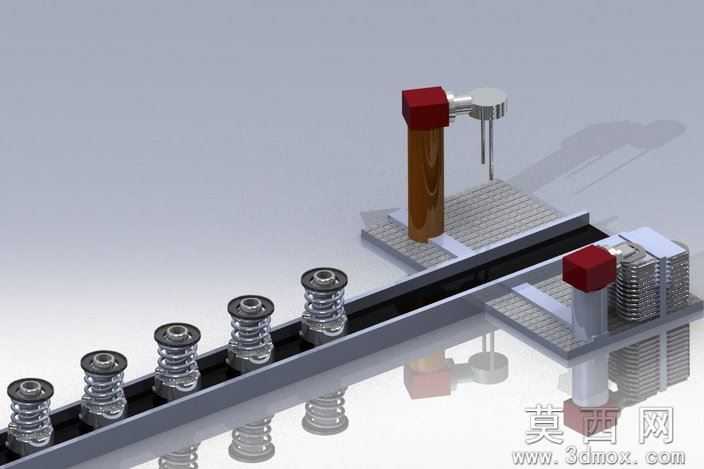

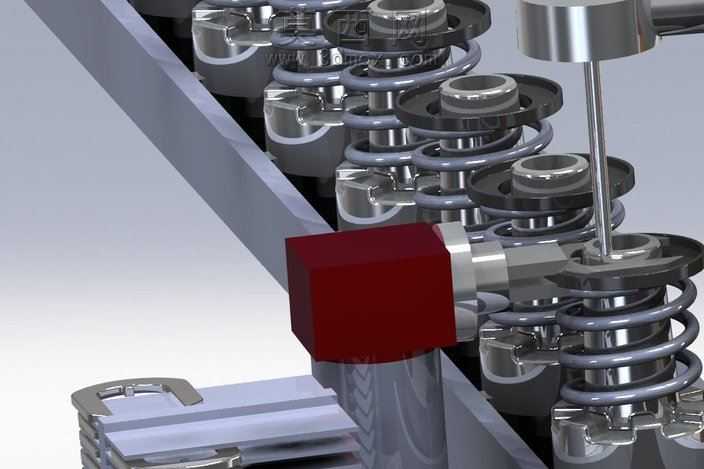

本作品为工业输送场景下的专用设备结构三维设计,整体建模过程严格遵循机械设计的尺寸规范与装配逻辑,先通过草图绘制完成各基础零件的轮廓定义,再依次通过拉伸、旋转、扫描等特征操作生成实体零件,针对核心的弹簧定位组件,单独完成了弹簧的螺旋扫描建模、上下定位座的铣削特征制作、中间支撑柱的公差适配设计,确保各零件装配后无干涉、运动逻辑符合实际工况需求。渲染阶段采用了工业机械常用的材质表现方案,弹簧部件赋予高反光的金属镀锌材质,还原弹簧钢件的冷作金属质感,定位座与支撑柱采用哑光铸铁材质,区分不同零件的加工工艺属性,工作台面采用带细微纹理的格栅金属材质,模拟工业生产现场的工作台防滑结构,红色定位块采用高饱和度的工程塑料材质,突出其作为定位标识与限位部件的功能属性。结构设计上重点考虑了输送过程中的工件定位需求,双弹簧对称布局的结构可以为上方待输送工件提供稳定的弹性支撑力,中间的支撑柱搭配红色限位块可以实现工件的精准位置限定,避免输送过程中工件出现偏移、错位的问题,整体结构预留了与主输送线对接的安装接口,可直接适配常规的皮带输送、辊筒输送线体,无需额外进行结构改造。设计思路围绕工业现场的实际使用痛点展开,摒弃了复杂的冗余结构,所有零件均采用常规机加工即可完成的工艺设计,无需特殊定制加工,降低了设备的生产制造成本与后期维护难度,装配关系采用标准的紧固件连接方案,易损件均可快速拆卸更换,能够满足长时间连续运转的工业生产使用需求,整体建模过程中对所有配合面均设置了合理的公差间隙,既保证了装配的便捷性,也避免了运转过程中出现卡滞、磨损过快的问题。
------分隔线----------------------------
- 上一篇:自走式农用谷物输送设备三维设计
- 下一篇:带式输送机配套接收料斗结构设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 3.24 MB
- 售价:10金币
- 下载次数: 1
- 系统要求: SolidWorks2010,效果图,其它,
- 软件分类: 输送机
