高精度折叠式塞尺三维建模作品

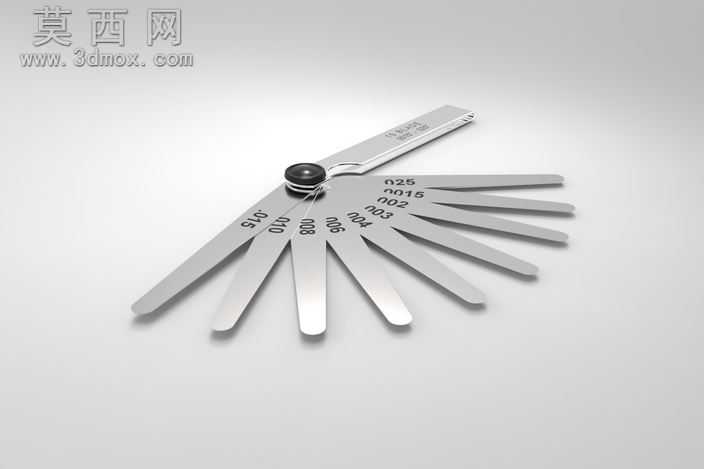

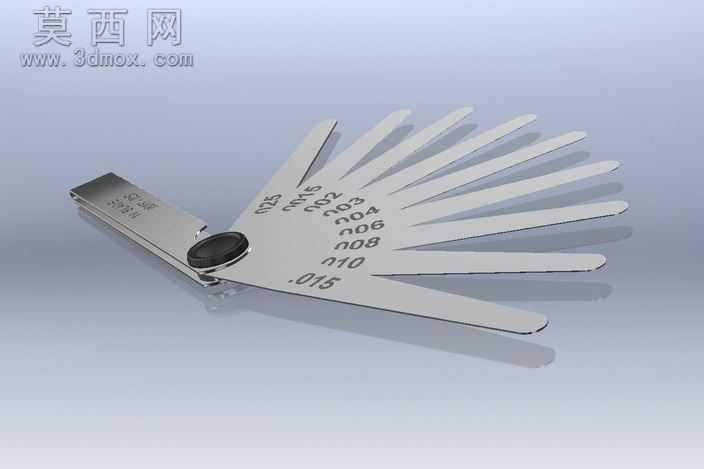

本次三维建模作品为折叠式塞尺，建模过程依托SolidWorks平台完成全参数化设计，首先针对塞尺的核心结构进行拆解规划，将整体分为扇形铰接基座、多规格测量薄片、端部铰接轴三个核心模块。建模初期先通过草图绘制确定铰接基座的轮廓尺寸，参考实物的扇形开合角度范围设定旋转约束，确保每一片测量薄片都能围绕中心轴顺畅转动展开，同时在薄片收纳时可完全贴合叠放，不会出现结构干涉。材质渲染阶段，针对塞尺的金属属性进行精细化调整，整体采用不锈钢材质预设，调整金属度参数至0.92、粗糙度参数至0.28，还原工业量具表面的哑光金属质感，同时在每一片测量薄片的表面蚀刻对应的厚度数值，通过贴图映射功能将刻度文字精准贴合在薄片表面，保证文字清晰无变形，还原实物的标识细节。结构设计上，针对中心铰接轴做了细节优化，轴体顶部的滚花防滑结构通过圆周阵列特征完成建模，滚花的齿距、齿深参考实物的防滑手感参数设定，既保证外观还原度，也为后续的工程图导出预留了可加工的参数依据。每一片测量薄片的厚度都严格按照塞尺的标准规格设定，从0.02mm到1mm区间的常用规格全部覆盖，薄片的边缘做了0.05mm的倒角处理，避免尖锐边缘的同时还原实物的工艺细节。建模过程中全程进行干涉检查，在塞尺完全展开、半开合、完全收纳三种状态下分别验证结构合理性，确保任意角度下薄片之间都不会出现碰撞穿模问题。渲染阶段采用三点布光方案，主光源从斜上方45度角打亮塞尺主体，勾勒金属边缘的高光轮廓，辅光源补亮暗部细节避免阴影过重，背景采用浅灰色渐变背景突出产品主体，最终渲染效果还原了工业量具的精密质感，整体模型结构完整，参数可编辑，可直接用于教学演示、产品展示以及后续的工程化参考。
