折叠式多规格半径规测量工具设计

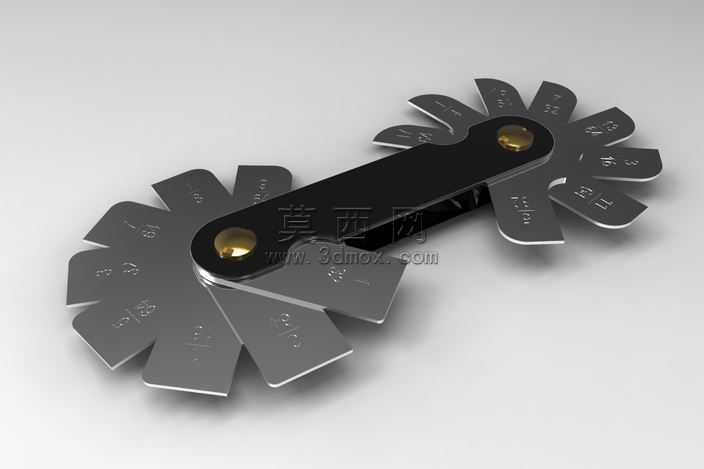

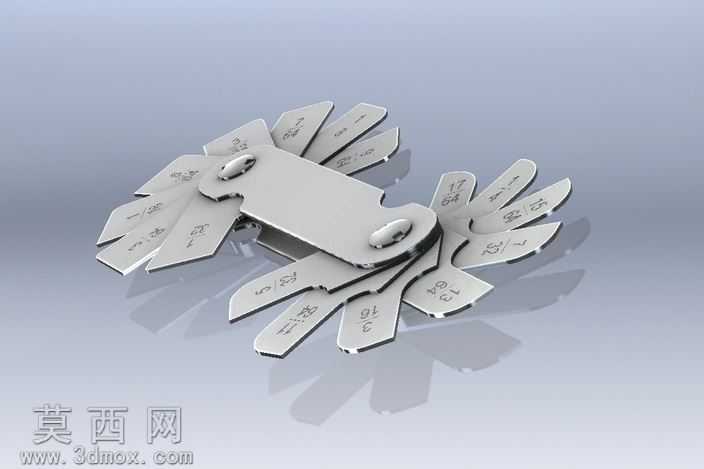

本作品为折叠式多规格半径规三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械测量工具的精度设计规范，对每一片测量片的圆弧轮廓、转轴配合间隙、折叠展开的运动轨迹都做了精准的参数约束。模型渲染阶段采用哑光金属材质模拟真实量具的不锈钢质感，通过柔和的环境光打光突出测量片边缘的轮廓精度与转轴部位的装配细节，还原实物的金属磨砂质感与结构层次感。结构设计上采用多片式扇形测量片同轴铰接的布局，每片测量片对应不同的半径测量规格，测量片边缘做了精准的圆弧倒角处理，既保证测量时的贴合度，也避免尖锐边缘划伤工件表面；铰接转轴采用间隙配合设计，保证每片测量片都能顺畅转动展开或折叠收纳，折叠后整体体积小巧便于携带收纳，展开后各测量片互不干涉，可快速选取对应规格的测量片完成工件内圆角、外圆角的半径检测作业。设计思路围绕工业现场快速半径检测的实际需求展开，摒弃传统单一半径规的局限性，将多组常用测量规格集成在同一折叠结构上，既减少了量具收纳的空间占用，也避免了多件零散量具容易丢失的问题；建模过程中对每一片测量片的厚度、圆弧半径公差都做了参数化定义，可根据实际生产需求快速调整对应规格的参数，适配不同精度等级的测量场景，同时对铰接部位的铆接结构做了细节还原，保证模型结构与实物生产工艺完全匹配，可直接用于后续的工程图导出与生产加工参考。
