单立柱弧形镂空踏步旋转楼梯结构

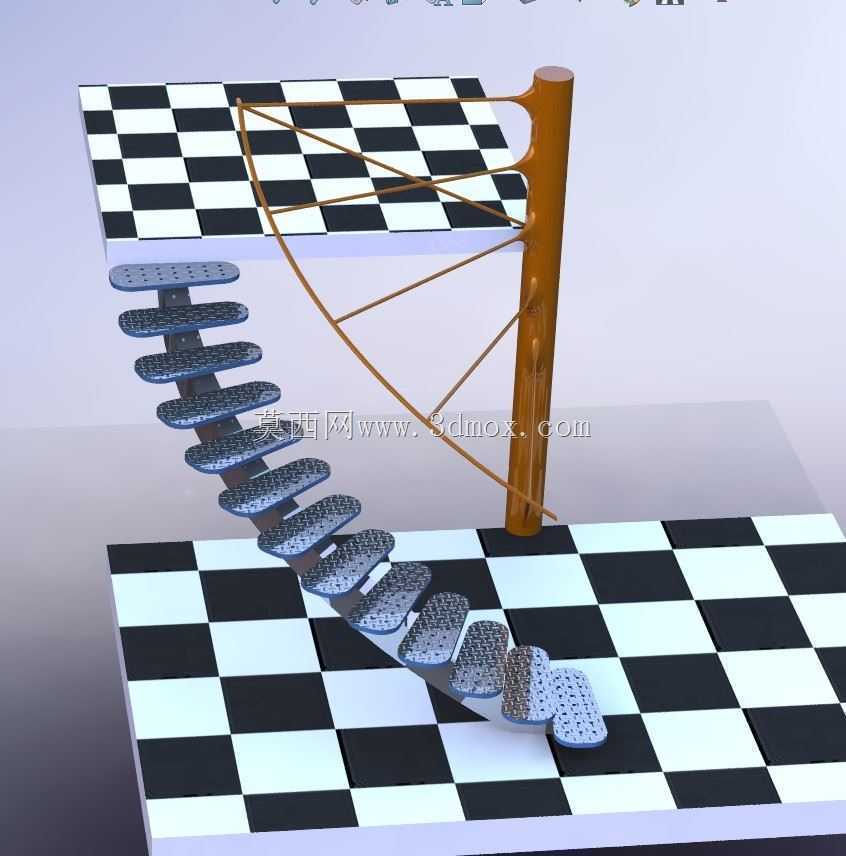

　　这款单立柱支撑的弧形旋转梯，核心应用场景覆盖loft夹层连通、小型商业空间竖向动线衔接、家装复式楼上下层通行，也可作为工业设备操作平台的附属登高梯具使用，区别于传统直跑梯的大占地缺陷，它以中心立柱为唯一竖向承重载体，所有踏步荷载通过侧边拉索与中心柱传导，能在极小的平面投影范围内完成多层空间的动线串联。从结构设计逻辑来看，中心立柱采用整根圆管型材加工，柱身预留踏步安装孔位与拉索固定节点，每一级踏步为带防滑纹理的镂空金属板，踏步外端通过弧形拉索与立柱顶端连接，形成类似悬索结构的受力体系，既减少了踏步自身的用材重量，也避免了传统旋转梯外侧围板带来的封闭感，镂空踏板还能减少积灰、降低清洁维护的工作量。安装边界上，

　　整套梯具的平面投影为标准圆形，直径可根据现场预留洞口调整，常规适配1.2米到1.8米的楼层预留洞口，安装时仅需固定立柱上下两端的连接法兰，上端与上层结构梁预埋板焊接或螺栓锁固，下端与地面预埋钢板固定，无需额外设置侧向支撑结构，对安装现场的结构破坏极小。实际使用中，踏步的踏面宽度从靠近立柱处的150mm向外逐渐拓宽至外侧的280mm，符合人体工程学的踏面尺寸要求，成年人通行时不会出现踏面过窄卡脚的问题，拉索采用不锈钢圆钢加工，表面做抛光处理，兼具防护与装饰作用，扶手沿拉索外侧弧形布置，高度保持在1.05米的常规防护高度，全程无突兀拐点，扶握时手感顺滑。设计阶段特意将踏步的旋转升角控制在40度以内，相比普通直跑梯30度左右的升角，

　　在有限的层高范围内压缩了梯段的水平投影长度，同时不会因为升角过大导致通行时过于陡峭，每一级踏步的高度差严格控制在15mm以内，避免通行时出现绊脚的风险。针对不同的使用场景，踏板可更换为实木、钢化玻璃等不同材质，拉索也可替换为板式护栏，适配现代简约、工业风等不同的装修风格，中心立柱可根据承重需求调整管壁厚度，常规家装场景下3mm壁厚的圆管即可满足每平米2.0kN的活荷载要求，公共场景使用时可升级为5mm壁厚的立柱，搭配加密的拉索节点，提升整体结构的抗侧晃能力。
