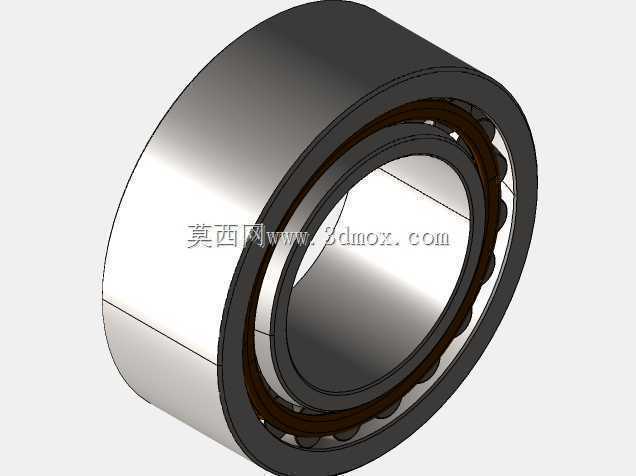

双列调心球面滚子轴承结构三维建模

　　在矿山破碎、冶金轧钢、重型输送这类重载且轴系易出现挠曲变形的工况场景中，球面滚子轴承是支撑旋转轴系、抵消不对中误差的核心承载部件。这类轴承的设计核心围绕调心性能与重载承载能力展开，采用双列对称球面滚子作为滚动体，内圈带有双滚道，外圈滚道为内球面形，当轴系受载产生弯曲挠度、或是安装座孔存在同轴度偏差时，内圈与滚动体可相对外圈产生一定角度的偏转，不会出现滚动体卡滞、局部应力集中的问题，适配轴系偏角通常在1°到2.5°区间内。从结构设计逻辑来看，滚动体采用鼓形修形处理，滚子母线与内外圈滚道母线为曲率匹配的共轭曲面，可保证受载时滚动体与滚道的接触应力均匀分布，避免边缘接触造成的早期点蚀失效；保持架采用分体式冲压钢保持架或是机加工黄铜保持架，

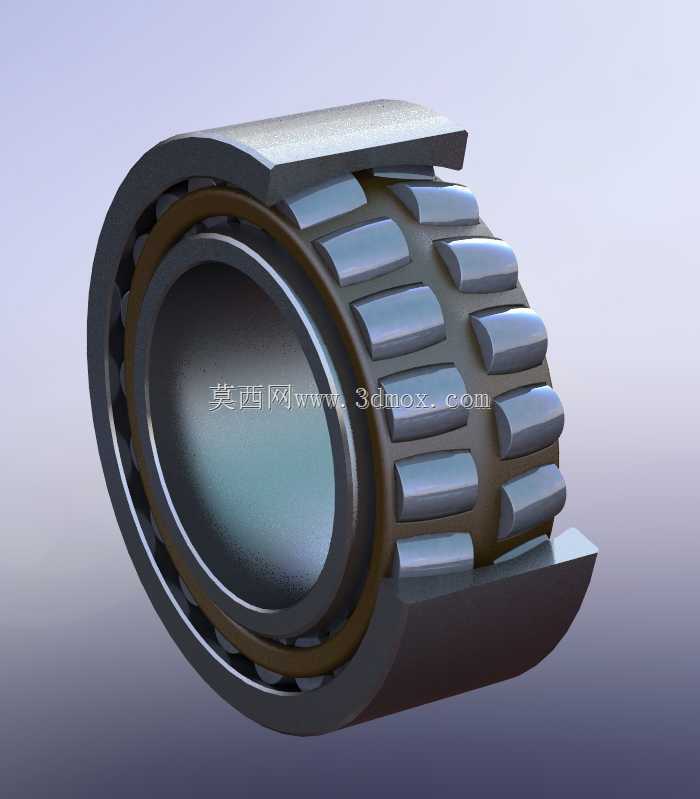

　　根据不同工况转速选择，冲压保持架适配中速重载场景，机加工铜保持架更适合低速大冲击的重型设备工况。建模过程中需要重点把控的尺寸边界包括内圈内径、外圈外径、轴承装配宽度这三个核心安装尺寸，同时要明确内圈挡边高度、滚子端面与挡边的间隙、滚动体组的节圆直径，这些参数直接决定轴承的安装适配性与运转灵活性。实际选型应用时，这类轴承可同时承受径向载荷与双向轴向载荷，径向承载能力远高于同尺寸的深沟球轴承，尤其适合存在冲击载荷、轴系刚性不足、安装对中难度大的设备场景，比如振动筛的激振器支撑、破碎机的主轴支撑、大型减速机的低速轴支撑位。建模时还原了滚子与滚道的接触修形细节、保持架的兜孔间隙结构，可直接用于设备装配干涉检查、轴系支撑刚度仿真分析，也可作为机械设计教学中滚动轴承结构认知的参考模型，帮助设计人员直观理解调心轴承的工作原理与结构组成，避免选型时出现安装尺寸不匹配、承载能力核算偏差的问题。
