矿用掘进机截割头结构设计

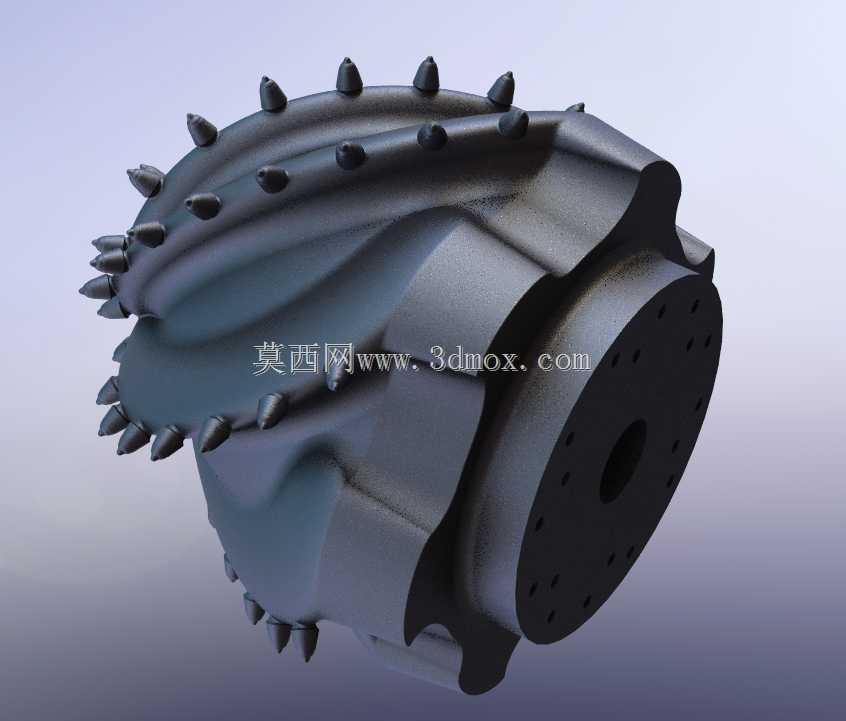

　　作为常年和矿用设备三维建模打交道的结构工程师，拿到这个掘进机截割头的数模时，第一反应是先核对安装法兰的配合尺寸——毕竟这个部件是掘进机直接接触岩面的核心执行端，和悬臂段的连接公差直接决定了整机破岩时的传动稳定性，法兰端的螺栓孔采用圆周均布设计，孔位同轴度公差控制在0.05mm以内，能避免大扭矩输出时出现连接面滑移。从实际井下作业场景来看，这类截割头主要适配煤巷及半煤岩巷的掘进工况，截齿沿螺旋叶片排布的角度是整个设计的核心，每一枚截齿的切削角都经过破岩受力仿真优化，齿座的焊接位置避开了应力集中区域，螺旋叶片的导程设计兼顾了破岩后岩屑的导流效率，截割作业时被截齿剥落的煤岩会顺着螺旋槽被快速导出，避免重复破碎造成功耗浪费。

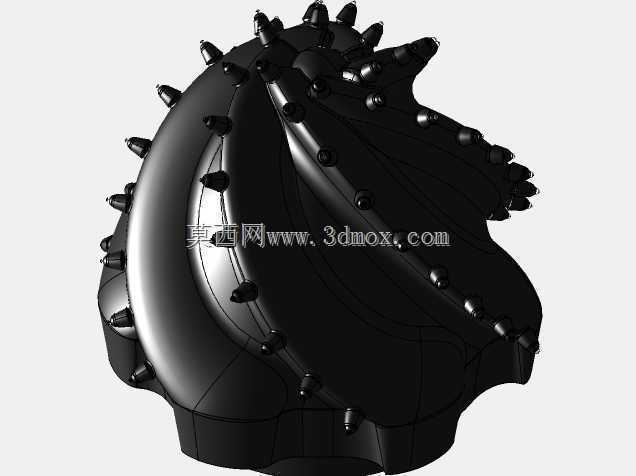

　　整个截割头的外形轮廓采用变径曲线设计，从前端球头段到后端圆柱段平滑过渡，作业时先由前端球头区域的密排截齿开出初始槽位，再由中段及后段的截齿逐步扩大截割断面，这种排布方式能有效降低单次截割的冲击载荷，减少截齿的非正常损耗。设计过程中特意将齿座的安装角度做了差异化调整，不同位置的截齿对应不同的切削受力方向，避免出现偏磨现象，截齿尾部的固定卡槽采用快拆结构，井下更换损耗截齿时不需要整体拆卸部件，能大幅缩短停机维护时间。安装边界上，截割头后端的止口尺寸和悬臂段的输出轴完全匹配，轴向定位台阶的高度经过精确计算，装配后不会出现轴向窜动，外轮廓的最大回转半径严格匹配掘进机的截割断面设计要求，不会出现超挖或者欠挖的情况。从结构强度来看，

　　整个截割头的主体采用焊接结构，内部设置有加强筋板连接法兰端和头部壳体，能承受破岩时的交变冲击载荷，螺旋叶片的厚度根据不同位置的受力大小做了差异化设计，受力集中的前端区域叶片厚度更大，后端导流区域适当减薄来控制整体重量，平衡了结构强度和部件转动惯量，避免启动和换向时对传动系统造成过大冲击。
