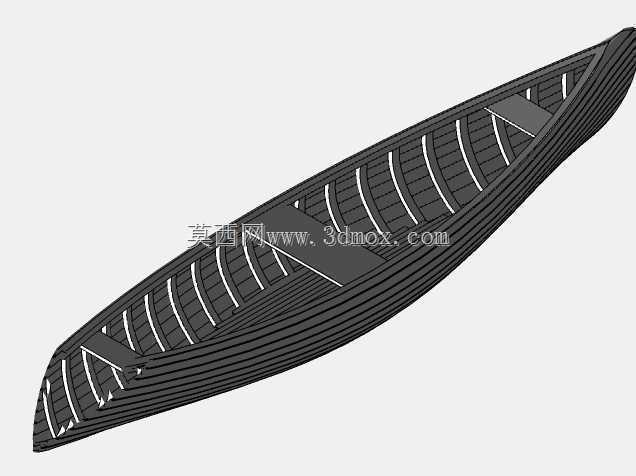

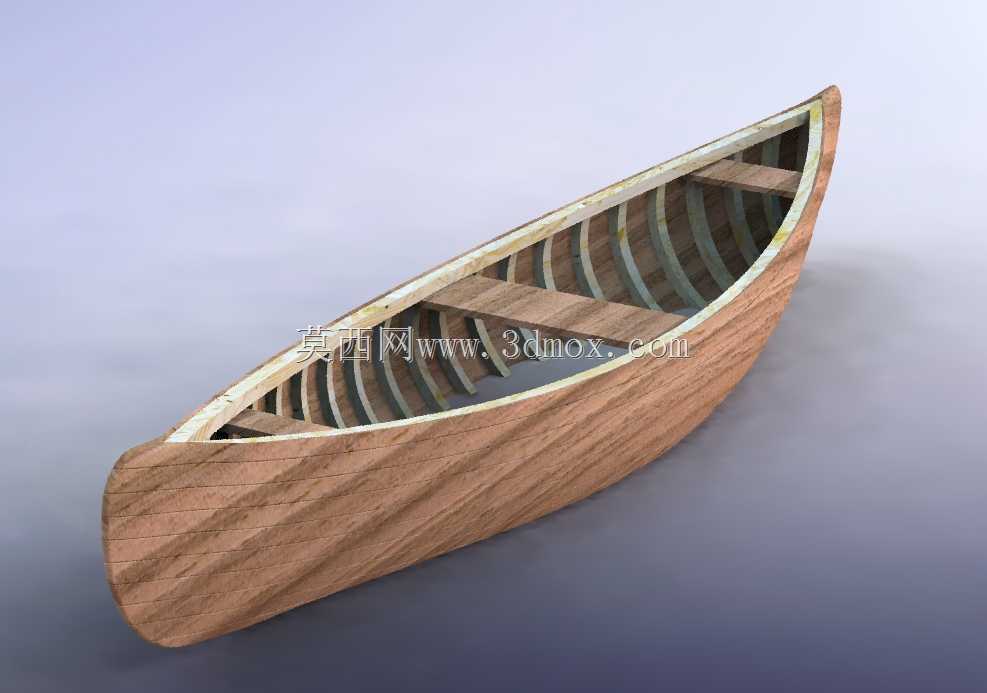

传统木质结构皮划艇三维数模设计

　　这款木质皮划艇的结构设计，首先要兼顾近岸休闲、静水水域作业的实际使用需求，在结构建模阶段就需要把船体的受力特性放在首位。从实际使用场景来看，这类小型人力船艇多用于内陆湖泊、平缓河道的短途通行、休闲垂钓或者水域巡检作业，没有动力装置，完全依靠人力划行驱动，因此船身的水阻特性、整体重量控制是设计时的核心考量点。设计过程中先确定船身的线型，采用两端收窄的梭形轮廓，船艏艉适度上翘，既可以减少划行时的兴波阻力，也能避免平缓浪涌时水浪灌入船舱，船身中部的宽度控制在单人乘坐时的合理范围，既保证乘坐时的横向稳定性，也不会因为过宽增加划行时的发力负担。船体采用层叠木条拼接的结构形式，建模时每一块船壳板的弧度都贴合船身的曲面走势，

　　相邻板材的拼接缝做了贴合曲面的错位处理，实际生产中这种结构配合防水粘接工艺，既能保证船体的整体结构强度，也能让木质材料的韧性得到充分发挥，遇到轻微的外力碰撞时可以通过板材间的微小形变卸力，不会像硬质一体壳那样容易出现应力开裂。船舱内部设置了两道横向坐板，除了作为乘员的乘坐位置，这两道横板同时也是船身的横向加强筋，能够抵消船身两侧受水压力产生的形变趋势，不需要额外加装金属加强件就能保证船体的横向刚度，控制整体重量。船身内部的肋骨结构沿着船身长度方向等距分布，每一根肋骨的曲率都和对应位置的船壳内曲面完全贴合，建模时做了装配干涉检查，保证肋骨和船壳板的贴合面完全贴合，实际组装时不需要额外修配就能完成粘接固定。从安装边界来看，

　　这款皮划艇的整体长度控制在人力搬运可承受的范围内，船身重量控制在两人可抬动的区间，不需要额外的吊装设备就能完成岸边到水面的转运，船身的最大宽度可以适配常规的车载车顶架固定，满足自驾携带到不同水域使用的需求。船壳的木条纹理走向顺着船身长度方向排布，既符合木质材料的受力特性，顺着纤维方向的板材抗弯折能力更强，也能减少划行时水和船壳的摩擦阻力。在结构细节上，船舷边缘做了加厚的封边处理，作为靠岸时的碰撞受力面，日常停靠时和岸边石块、码头的摩擦碰撞都由这个加厚边承受，不会损伤主船壳结构，船舱底部做了微弧的平底设计，静止放置在岸边或者浅滩时可以保持直立，不需要额外的支撑结构，人员上下船时也能保持足够的稳定性。建模过程中所有的曲面都做了连续性检查，保证船壳外表面顺滑无凹凸，避免实际使用时出现紊流增加划行阻力，每一个拼接结构都预留了粘接工艺的余量，符合木质船艇的实际生产工艺要求，不存在无法落地的理想化结构。
