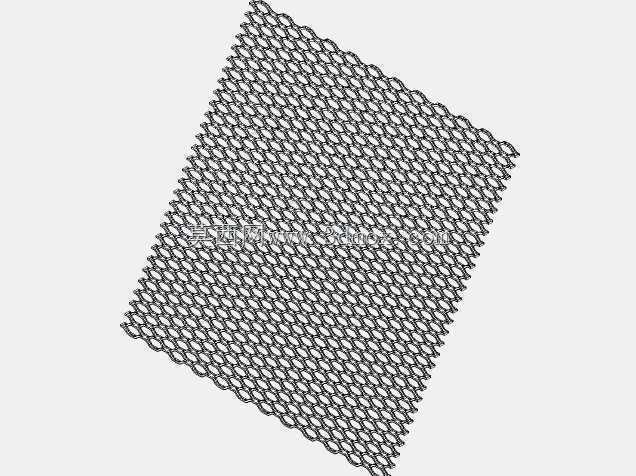

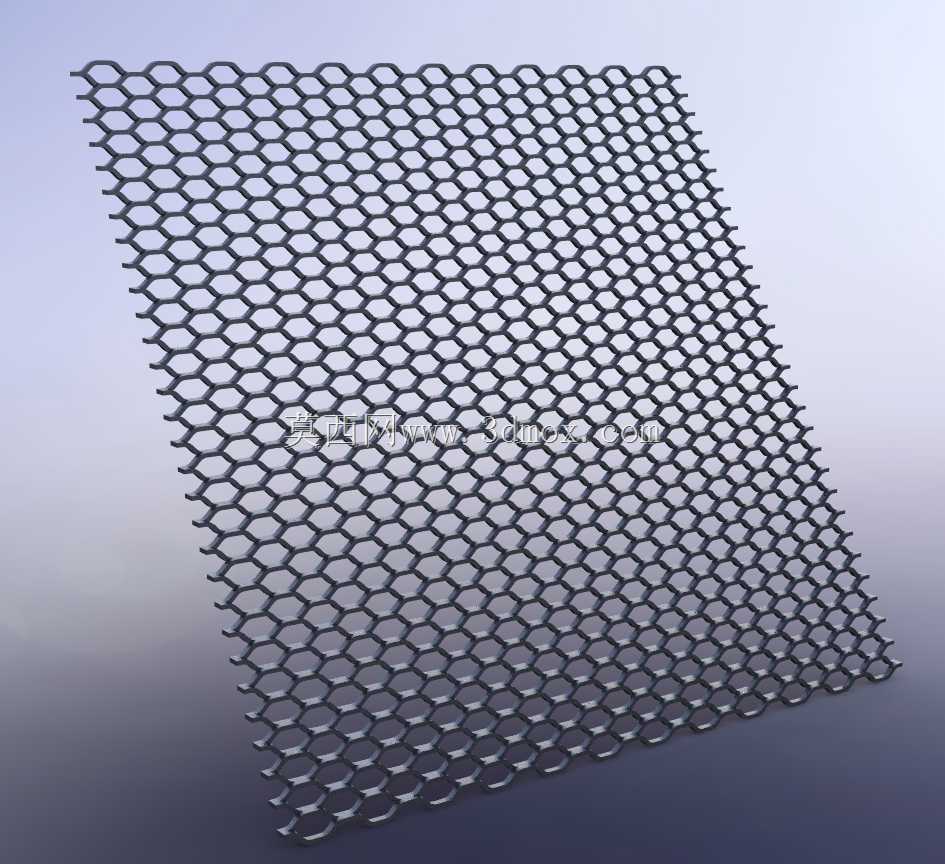

六边形冲孔展开金属网板结构

　　这类六边形冲孔展开金属板，在工业场景里的覆盖范围极广，从设备通风防护、物料筛分过滤到建筑外立面装饰、声学降噪衬层都能见到它的身影，区别于圆孔、方孔冲孔板，六边形孔的排布没有结构应力集中的直角拐点，整板的承重抗形变能力更强，同等开孔率下的结构刚度比同厚度方孔板高出近两成，长时间承受物料冲击或者气流吹扫也不容易出现孔边开裂的问题。做这类板件的三维结构设计时，首先要锚定实际安装边界的尺寸约束，先确定整板的长宽外轮廓，再根据应用场景匹配对应的开孔参数：如果是用在设备散热通风口，开孔率要控制在60%到70%区间，既要保证通风通流面积足够，又不能因为开孔过多降低板件的安装支撑强度，孔边到板边缘的预留距离不能小于单孔对边距的1.5倍，

　　避免安装打孔时破坏孔位结构；如果是用在颗粒物料筛分场景，要根据筛分物料的粒径确定六边形孔的对边尺寸，孔与孔之间的连接筋宽度要根据物料的磨琢性调整，磨琢性强的矿石类物料筛分，连接筋宽度要适当放大，避免长期被物料摩擦后筋条断裂，缩短板件使用寿命。设计展开结构的时候，要提前考虑钣金加工的工艺特性，这类网板如果后续需要折弯成型，折弯线位置要刻意避开孔位排布区域，防止折弯时孔位被拉扯变形，要是整板面积过大超出常规板材的加工幅面，还要在设计阶段预留拼接搭接的止口，保证拼接后整板的平面度误差控制在安装允许的范围内。不同于封闭的整幅金属板，这类展开网板的重量更轻，安装时不需要额外做重型支撑结构，六边形的孔型排布还能在透光、透风的同时，

　　有效阻挡大尺寸异物穿过，用在设备旋转部件的外围防护时，既不会遮挡操作人员观察设备内部运行状态的视线，还能防止人员意外触碰运动部件发生危险。做三维建模的时候，要注意孔位的阵列排布逻辑，采用蜂窝式正六边形交错排布，保证每一个孔的相邻连接筋宽度完全一致，避免出现局部筋条过窄的强度薄弱点，板厚的选择要匹配使用场景的受力需求，户外使用的场景还要在结构设计时预留排水的倾斜角度，避免板面积水加速腐蚀。
