民用喷气式飞机外观结构三维数字模型

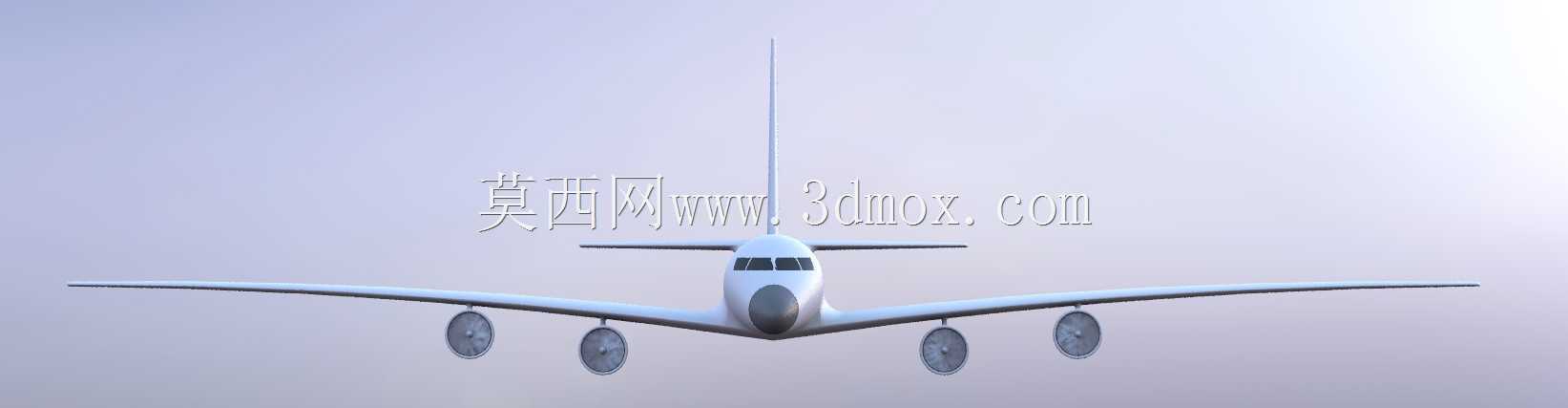

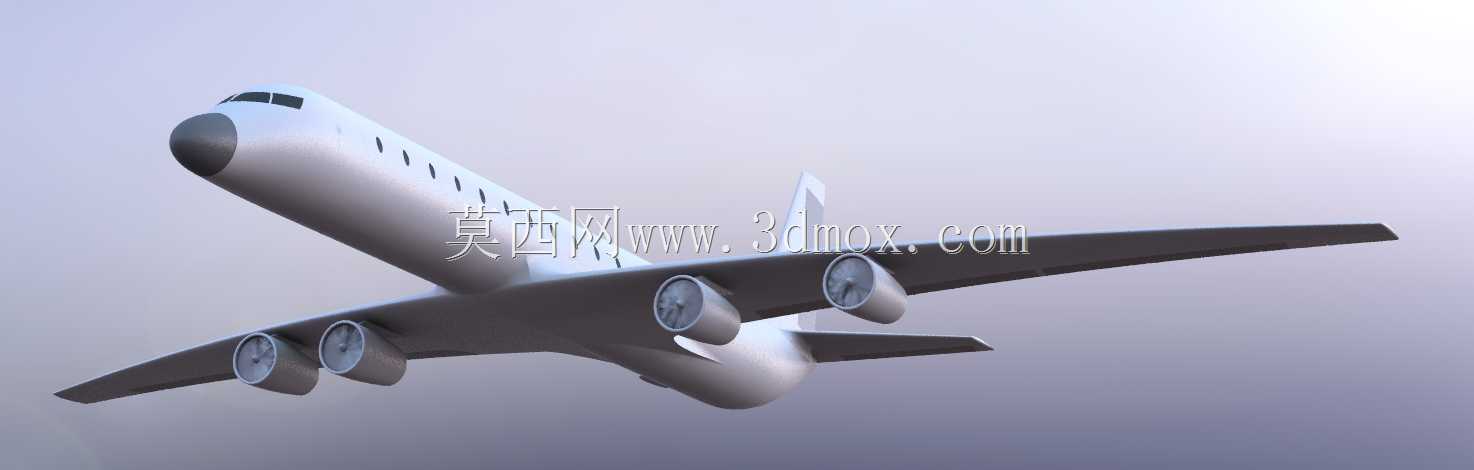

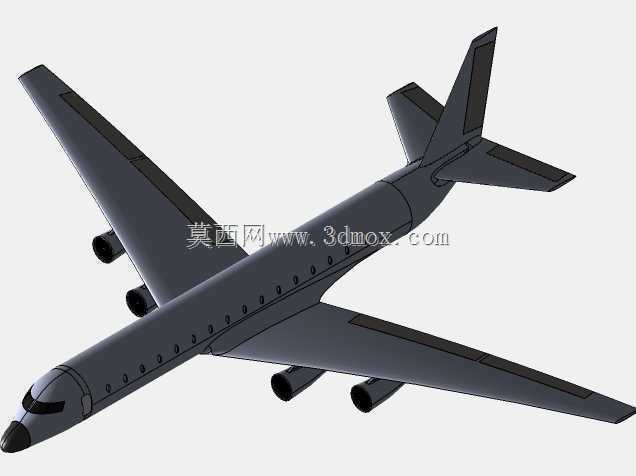

　　该模型还原了民用喷气式飞机的整体外观与核心外部结构，可用于航空科普教具开发、影视动画素材制作、航空类展馆展陈方案推演，也能作为飞行器设计专业低年级学生认知飞机整体布局的教学参考载体。从结构设计逻辑来看，模型采用下单翼常规布局，机翼设置于机身下部，这种布局能让机翼承力结构直接与机身下部主承力框连接，在飞行过程中可将机翼升力更均匀地传递至机身整体，同时下单翼设计也便于地面维护人员检修发动机、襟翼作动机构等翼下部件，日常维护作业的可达性相比上单翼布局更具优势。机身采用流线型旋成体设计，机头段做了收敛式钝头处理，既可以容纳航电设备舱与驾驶舱空间，也能在亚音速飞行状态下降低头部激波阻力，机身截面从机头段的类圆形逐步过渡到中段的近椭圆截面，

　　在保证客舱/货舱内部可用容积的前提下，尽可能减小机身浸润面积带来的摩擦阻力。尾翼采用常规垂尾加平尾布局，垂直尾翼设置于机身尾部上端，可保障飞机在偏航方向的静稳定性，水平尾翼设置于垂尾根部下方，与机翼保持足够的纵向间距，避免机翼下洗气流对平尾操纵效率产生过度干扰，平尾与垂尾的舵面位置均做了明确的结构区分，可用于演示飞机俯仰、偏航操纵的基本原理。动力段采用翼下吊挂式发动机布局，四台发动机分别通过吊挂短舱对称安装于两侧机翼下方，这种吊挂方式能让发动机的重量直接由机翼承担，降低机身结构的载荷负担，同时短舱与机翼之间预留了足够的维护间隙，可满足发动机拆装、日常检查的操作空间需求，短舱外形做了流线型包覆处理，能降低发动机舱自身带来的气动阻力。

　　起落架采用前三点式布局，前起落架设置于机头下方，主起落架对应机翼承力位置布置于机身下部两侧，所有起落架的轮胎、支柱结构均做了等比例还原，可直观展示飞机地面滑跑、停放状态下的支撑点分布，也能用于推演飞机地面转弯、起降过程中的重心变化边界。模型整体的外形比例严格参照真实民用喷气式飞机的尺寸关系设置，机翼展长与机身长度的比例符合常规干线客机的设计区间，机身离地高度、发动机短舱离地间隙均满足地面作业的安全边界要求，不会出现地面滑行时短舱擦地、尾翼擦碰跑道的设计问题，机翼后缘预留了襟翼、副翼的结构分区位置，可在此基础上进一步拓展增升装置、操纵机构的细节设计。
