台式摇头通风扇整机结构三维设计

　　日常民用与小型商用场景的局部空气循环需求，是这类台式通风设备的核心应用落点，不管是居家卧室、办公工位，还是小型临街商铺的收银区域，这类设备都能通过定向气流推送，快速打散局部淤积的闷热空气，在不改变整体环境温度的前提下，加快人体表层汗液蒸发，实现体感降温的效果，相比大型集中通风系统，它的部署灵活度更高，不需要提前布设管线，放置在平整台面即可投入使用，适配绝大多数没有预装通风管路的零散空间。

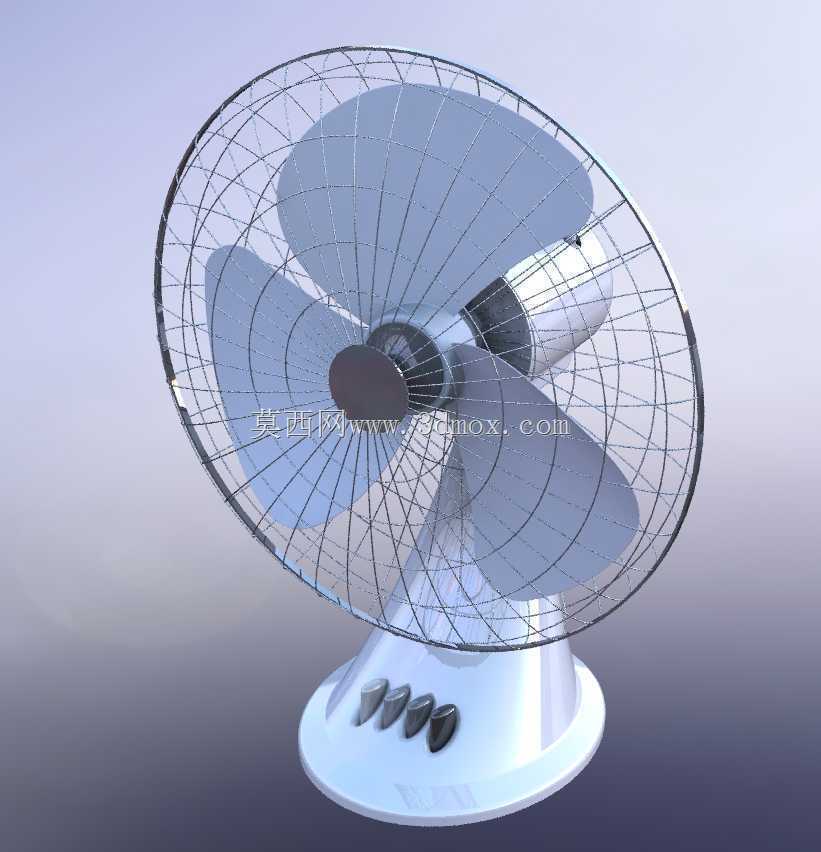

　　从结构设计逻辑来看，整机采用三段式模块化布局，最下方的底座承担整机承重与功能操控的双重作用，底座底部做了微幅内凹的配重腔，可内置配重块降低整机重心，避免运行过程中受外力触碰发生倾倒，底座上表面预留的按键安装位，对应风速档位切换、摇头启停的操控功能，按键周边做了下沉式的防水唇边，能避免日常使用中泼洒的液体顺着按键缝隙渗入内部电路。中间的连接支柱是实现俯仰角度调节、水平摇头功能的核心承载段，内部预留了走线空腔与摇头传动机构的安装空间，俯仰调节的阻尼转轴设置在支柱与机头的连接位置，可在0到30度的俯仰区间内任意悬停，适配不同高度的送风需求，水平摇头的传动结构采用曲柄连杆设计，能带动机头在90度水平范围内往复摆动，扩大送风覆盖范围，避免长时间直吹人体带来的不适。

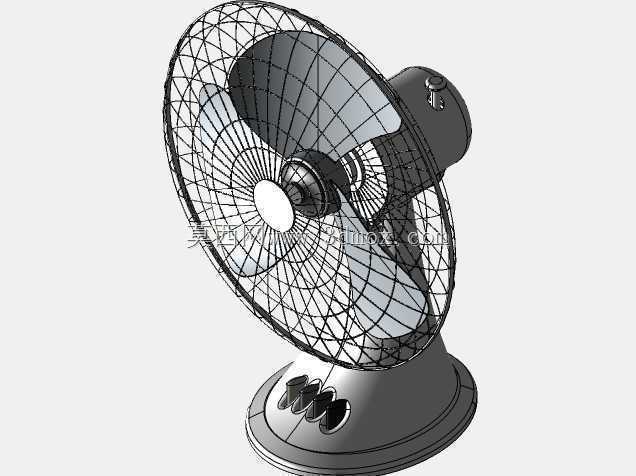

　　上部的机头组件包含风叶、驱动电机、前后防护网罩三个核心部分，风叶采用三叶片等距布局，叶片曲面做了渐进式扭角设计，从叶根到叶尖的扭角逐步变化，能在相同转速下推动更多空气流动，同时降低叶片切割空气产生的紊流噪音，叶片边缘做了钝化处理，避免装配过程中划伤操作人员。前后网罩采用细密金属丝焊接成型，网孔间隙控制在10毫米以内，能避免使用过程中手指误触运转的风叶引发安全事故，前后网罩通过外圈的塑料卡扣实现快拆连接，不需要额外工具即可完成拆卸，方便日常清理网罩与风叶上附着的积尘。

　　安装边界方面，整机放置时需要预留后方100毫米以上的通风间隙，避免后方进风受阻影响送风效率，水平摇头范围内不能放置高度超过机头高度的障碍物，避免摆动过程中发生碰撞，底座的支撑面直径控制在180毫米左右，只要台面的平整区域直径大于200毫米即可稳定放置，不需要额外的固定结构。
