单轮牵引式栏板货运小拖车结构设计

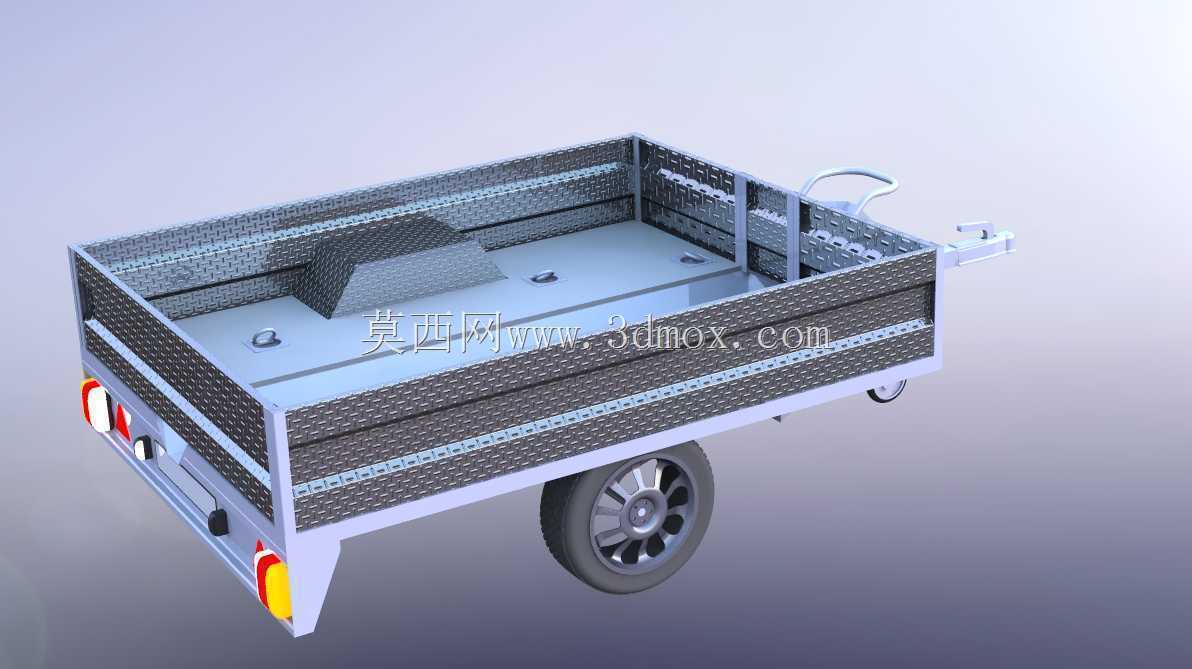

　　这款单轮牵引式栏板小拖车，主要面向厂区内部物料周转、短途零散货物转运、户外作业工具携行这类场景设计，区别于常规双轮拖斗，单轮加尾部支撑的结构在狭窄通道内转向半径更小，单人操作时的推行、牵引手感更轻盈，不会出现双轮结构在凹凸路面卡滞、侧倾的问题。设计时优先考虑了载具的实用性，栏板采用花纹钢板压型结构，侧板带冲压加强筋，既降低了整车自重，又能保证栏板在装载散料、带棱角工件时不会出现变形，栏板高度控制在常规货箱的三分之二左右，既可以防止小件货物滑落，又不会因为栏板过高影响大件货物的装卸，前端的牵引挂钩做了快拆式结构设计，可以适配不同动力的牵引头，不管是小型电动牵引车、ATV 还是人工牵引都能快速挂接，挂钩处预留了缓冲间隙，避免起步、

　　制动时的刚性冲击损坏牵引结构。承载平台的底板做了防滑压花处理，表面预留了四个系留环安装位，装载货物时可以用绑带穿过系留环固定，避免运输过程中货物移位，单轮结构选用了重载橡胶充气轮，轮轴位置做了密封轴承设计，日常使用不需要频繁加注润滑脂，能适应厂区柏油路、碎石路、硬化水泥地等多种路面，尾部的支撑腿在脱挂时可以自动落下支撑，不需要额外手动操作支腿，挂接时牵引头抬起挂钩的同时就能带动支腿收起，减少操作步骤。整车的外形尺寸控制在长度1.2米、宽度0.8米左右，这个尺寸刚好可以通过常规的厂区防火门、电梯门，不会因为尺寸过大影响通行，栏板与底板之间采用螺栓连接，后期如果栏板出现磕碰损坏，可以单独拆卸更换，不需要整体更换货箱，降低维护成本。

　　车身后部集成了反光标识安装位，在厂区内部道路行驶时可以提醒周边人员避让，牵引扶手处做了橡胶防滑套，人工推行时握持手感更好，不会因为金属冷硬材质影响操作体验。结构设计时将轮轴位置布置在货箱重心偏后位置，空载时牵引端的下压力控制在5公斤以内，单人就可以轻松抬起牵引转向，满载时牵引端下压力不超过15公斤，不会因为下压力过大增加操作人员的负担，同时也能保证行驶过程中不会出现翘头的问题。
