概念型垂直起降飞行器外观结构设计

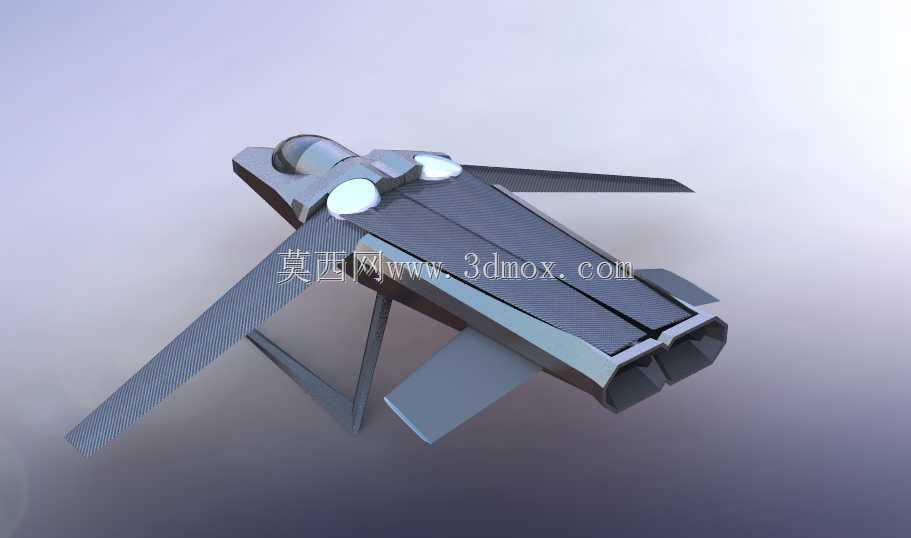

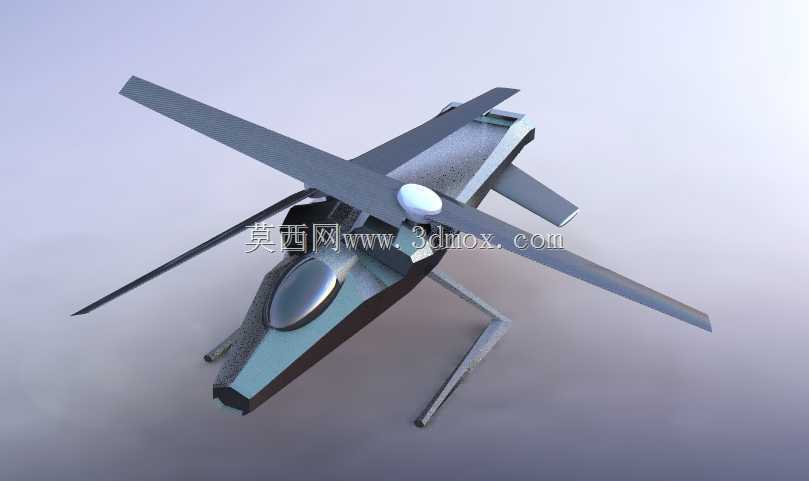

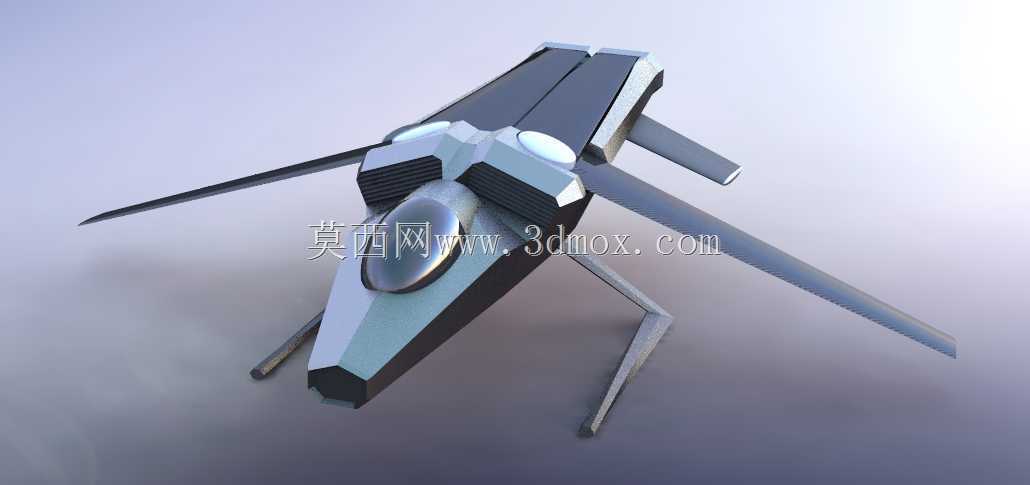

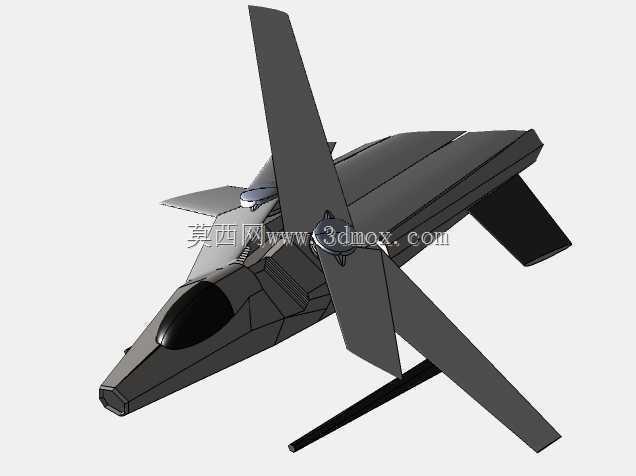

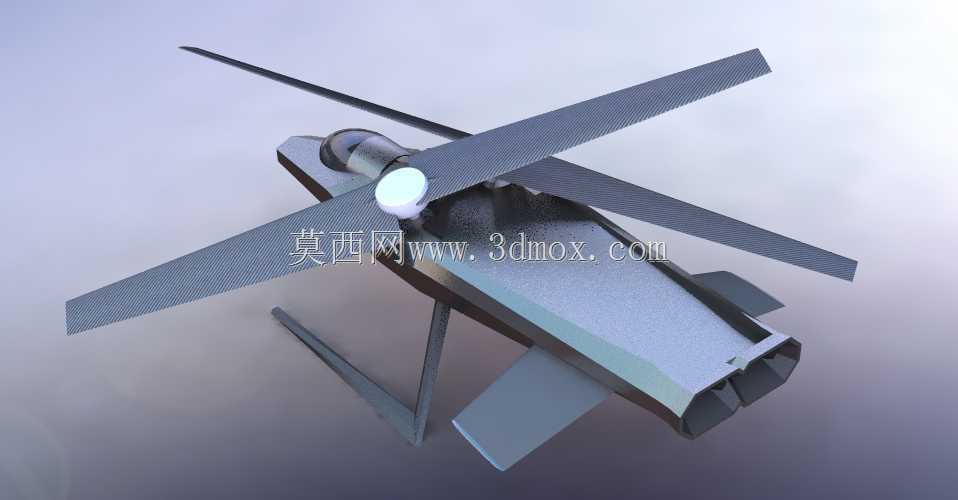

　　这款垂直起降飞行器的结构设计，核心围绕狭小场地起降、低空低速机动的作业场景展开，区别于常规固定翼飞行器对长跑道的依赖，也不同于传统直升机的旋翼气动布局，整体采用翼身融合的流线型构型，在降低低空飞行风阻的同时，兼顾了结构件的集成化设计。从机身布局来看，前部采用多边形棱边的机头构型，既可以为前端探测模块预留安装空间，也能通过折线外形分散雷达反射截面，适配低空侦察、短途特种投送的作业需求。机身中部为核心载荷舱段，整体宽度沿纵向平滑过渡，两侧延伸出的短翼并非传统固定翼的大升力面设计，而是结合垂直起降的动力布置需求，将动力单元的安装位与短翼结构整合，短翼的后掠角度经过气动校核，在平飞阶段能够提供部分升力，降低动力单元的持续输出负载。

　　起落架部分采用三点式斜撑布局，不同于常规飞行器的收放式起落架设计，这款概念机型的起落架采用固定式斜向支撑结构，支腿的倾斜角度经过重心校核，能够在不平整的野外起降场地提供稳定的支撑，支腿末端的防滑接触端可以适配硬质铺装地面、松软土质场地等不同起降界面，省去了复杂的起落架收放机构，降低了整体结构重量与维护复杂度。设计过程中优先考虑了结构的易加工性，机身外表面的蒙皮采用分块式设计，每一块蒙皮的曲面曲率都控制在常规钣金与复合材料成型的工艺范围内，避免出现过小的圆角或者过度复杂的双曲面结构，降低后续原型机制作的工艺难度。动力单元的安装位设置在机身背部两侧，预留的安装接口可以适配不同规格的升力风扇或者矢量推进模块，

　　接口处的结构加强筋沿机身主承力梁方向布置，能够将动力输出产生的交变载荷均匀分散到整个机身框架上，避免局部应力集中导致的结构疲劳。机身前部的透明座舱罩采用整体式曲面构型，视野覆盖范围满足低空飞行时的起降观察、周边环境感知需求，座舱罩的安装边框与机身蒙皮齐平，减少飞行过程中的气动干扰。两侧短翼的翼尖做了切尖处理，能够降低低空飞行时的翼尖涡流影响，提升低速飞行时的操控稳定性。整体尺寸边界控制在轻型飞行器的范畴内，翼展与机身长度的比例经过多轮气动仿真调整，既保证垂直起降阶段的姿态稳定性，也兼顾平飞阶段的巡航效率，机身底部预留了任务载荷的挂装接口，可以根据不同作业场景挂载侦察设备、轻型物资投放装置等不同功能模块，不需要对机身主结构进行大幅改动即可适配多场景的作业需求。
