链条式三辐手轮传动操作构件

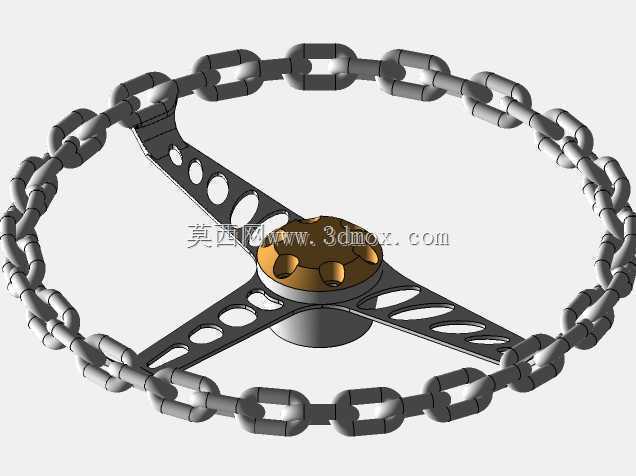

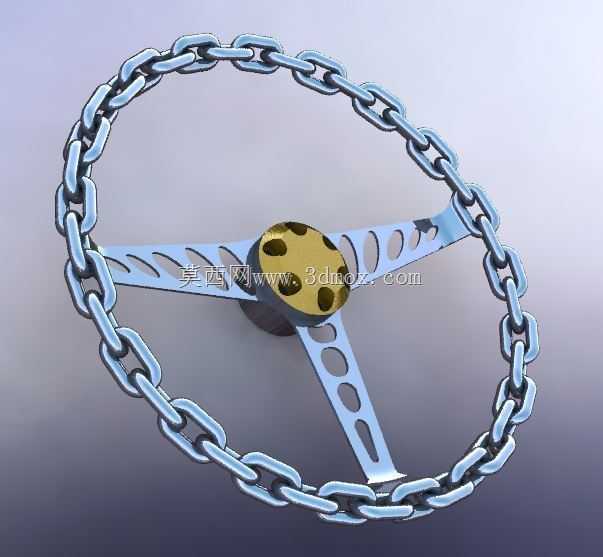

　　这款手动操作构件采用链条环绕式轮缘搭配三辐支撑结构，在工业设备的手动调节场景中适配性较强，常见于中小型机床进给调节、工业阀门开度操控、输送线张紧机构微调等需要人工精准施力的工位。区别于传统实心轮缘手轮，链条式轮缘的表面链节凹凸结构能大幅提升手部接触时的摩擦力，即便操作人员佩戴防滑劳保手套操作，也不会出现施力打滑的问题，在有少量切削液、粉尘附着的车间工况下，握持可靠性比光滑轮缘手轮高出不少。三辐支撑臂采用镂空减重设计，每根辐臂上开设的长圆形减重孔并非随意排布，是经过受力仿真验证后确定的位置，在保证辐臂抗弯、抗扭强度满足额定操作力矩要求的前提下，尽可能降低了手轮整体自重，减少长时间悬空安装时对操作轴端产生的附加弯矩，

　　避免轴端密封件因为偏载出现过早磨损。中心轮毂部分采用台阶式安装孔设计，适配不同直径的操作轴连接，轮毂端面预留的销孔位置可配合平键或者圆锥销实现周向固定，防止手轮和操作轴之间出现相对转动，安装时需要注意手轮端面和操作轴轴线的垂直度偏差控制在0.1mm以内，避免转动时出现卡滞、晃动感。轮缘采用的标准工业链条结构，和常规传动链条的链节尺寸保持一致，长期使用如果出现局部链节磨损变形，不需要整体更换手轮，只需要替换对应磨损的链节即可，维护成本比一体式铸造手轮低很多。辐臂和中心轮毂、轮缘链条的连接位置做了圆弧过渡处理，避免应力集中导致的辐臂断裂问题，在承受瞬时过载操作力的时候，应力会沿着圆弧过渡面均匀分散，不会在连接位置出现应力突变。

　　实际选型时需要注意，这款手轮的额定操作力矩适配直径12-20mm的操作轴，安装空间需要预留足够的转动半径，周边不能有突出的设备构件阻挡轮缘转动，操作时的施力位置建议在轮缘切线方向，不要垂直按压轮缘，避免对辐臂产生额外的侧向载荷。中心轮毂端面上的多孔压盖一方面起到轴向锁紧链条端部的作用，另一方面可以作为转动位置的标识基准，配合设备本体上的刻度盘，就能实现调节量的精准读取，在需要定量调节进给量、开度的工位上，能有效降低操作人员的读数误差。
