乘用车多辐式轮毂带轮胎总成结构设计

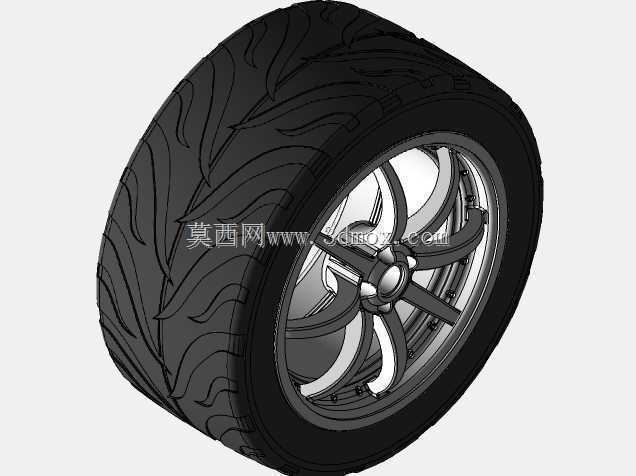

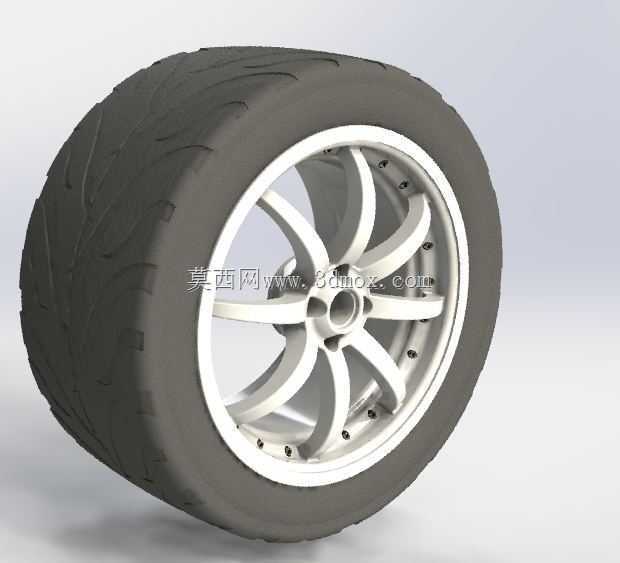

　　该车轮总成模型聚焦民用乘用车行走系统的实际装配需求，在结构设计阶段优先兼顾了行驶承载与散热、轻量化的平衡。轮辋部分采用常规乘用车适配的深槽式结构，预留了标准轮胎胎圈的安装卡位，胎圈座的角度与过渡圆角完全匹配常规真空胎的装配公差，可直接适配对应扁平比的民用轿车轮胎，安装边界上轮辋的中心孔定位直径、螺栓孔分布圆尺寸均参照主流A级乘用车的轮毂安装参数设定，可直接匹配对应车型的转向节安装法兰，不需要额外加装转接垫片。辐条采用多辐弯曲式造型，并非单纯的外观设计，每根辐条的截面从轮心安装盘位置向轮辋方向逐步收窄变厚，在保证辐条整体抗弯扭强度的前提下，尽可能削减了非受力区域的材料厚度，既降低了车轮整体的簧下质量，

　　也能在制动过程中为刹车卡钳预留足够的散热气流通道，避免连续制动时热量堆积在刹车舱内影响制动效能。轮胎部分的胎面花纹采用不对称块状设计，胎肩位置设置了连续的排水槽切角，干地行驶时块状花纹可以提供足够的接地抓地力，湿地工况下胎面的纵向沟槽可以快速排走接地面积水，降低水滑风险，胎侧的厚度设定兼顾了日常行驶的缓冲性能与高速过弯时的侧向支撑性，不会因为胎侧过软导致过弯侧倾过大，也不会因为胎侧过硬影响日常行驶的滤震舒适性。在实际应用场景中，该结构既可以作为民用改装车的轮毂选型参考，也可以用于整车开发阶段的行走系统装配干涉校验，建模时还原了轮辋与轮胎装配后的真实贴合状态，气门嘴的安装位置、辐条背面的刹车卡钳避让空间都做了1:1的结构还原，

　　在做整车总布置校核时，可以直接导入装配体验证转向极限位置下轮胎与翼子板、悬挂摆臂的间隙是否符合设计要求，不需要额外做结构简化。设计过程中也考虑了后期的加工可行性，辐条的所有曲面都做了脱模斜度校验，采用低压铸造工艺即可完成毛坯生产，不需要额外的多轴铣削加工，能有效控制量产阶段的制造成本，轮心安装面的加工基准设定在中心孔端面，可保证装夹加工时的形位公差满足动平衡要求，减少后期装配后的动平衡配重块使用量。
