NZS-ESZ系列热过滤器钣金结构设计

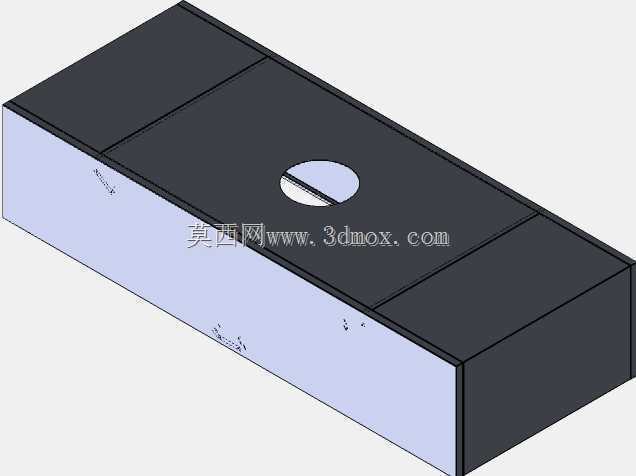

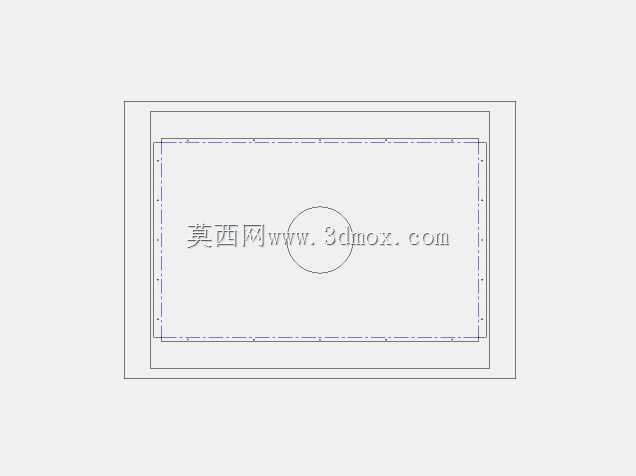

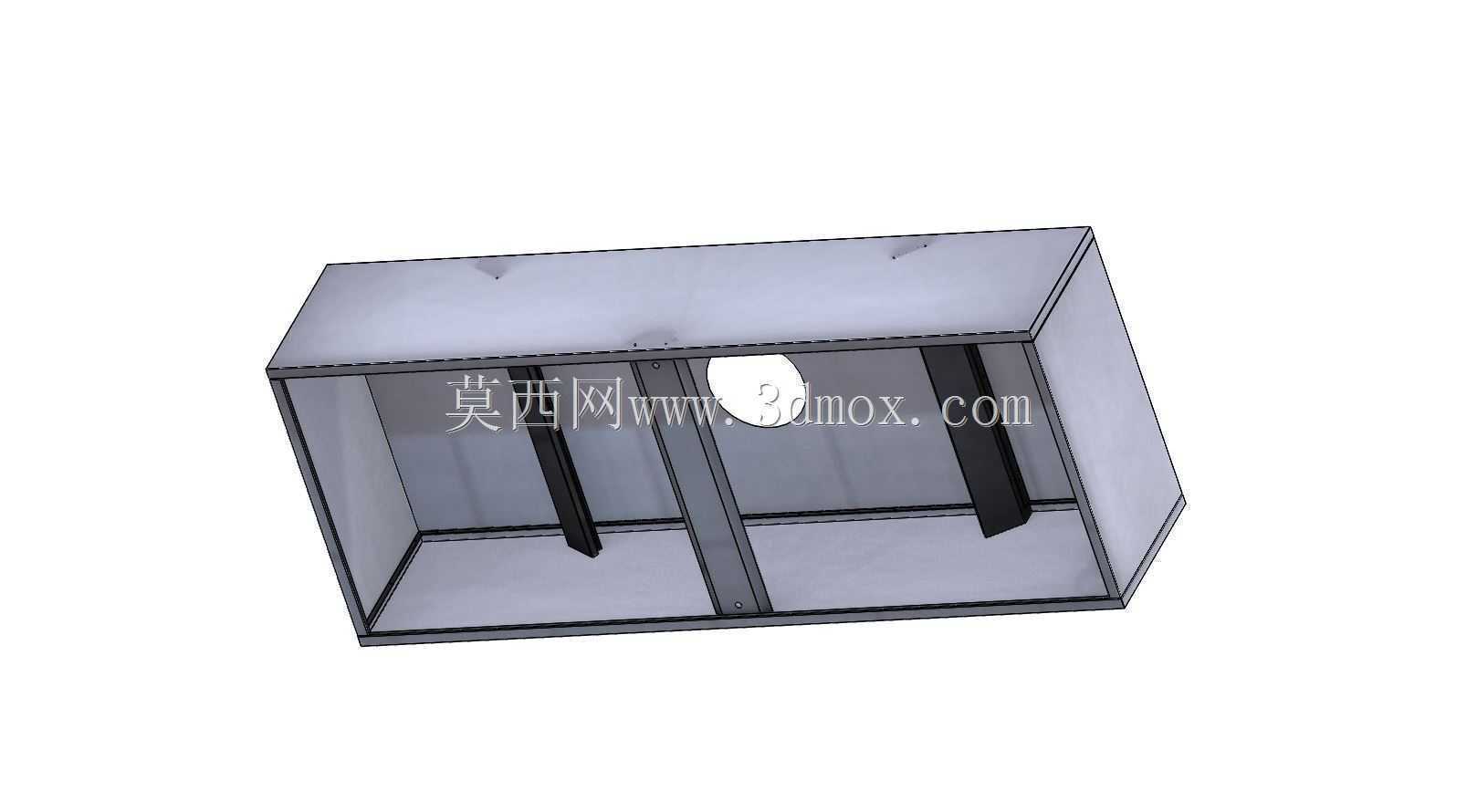

　　这款热过滤器主要应用于工业通风、暖通空调及工艺排风系统的高温气流过滤环节，在涂装线烘干段、工业炉窑排风、高温废气处理等场景中承担前端杂质拦截功能，避免高温气流携带的焊渣、金属碎屑、絮状积尘进入后端风机或热回收装置，造成叶轮磨损、换热通道堵塞等故障。从结构设计来看，整体采用薄钢板折弯拼焊的钣金箱体形式，外壳无多余外凸结构，可直接嵌入矩形通风风道内安装，无需额外搭建大型支撑框架，适配现场风道的拼接安装逻辑。箱体内部设置竖向分隔导流板，将进风侧腔体做分流处理，让高温气流在箱体内形成均匀的流场分布，避免局部风速过高冲蚀过滤元件，同时减少气流直排带来的压损波动，保证过滤段前后风压稳定。箱体侧壁预留的圆形开孔为过滤元件的安装检修口，

　　日常运维时无需拆解整个箱体连接法兰，仅需打开该孔位即可完成过滤耗材的更换，适配高温工况下定期维护的作业需求。外形尺寸遵循常规通风风道的模数设计，长宽尺寸匹配800x2004的标准风道截面，434毫米的进深尺寸可在不占用过多风道安装空间的前提下，预留足够的过滤层安装厚度，同时保证气流在箱体内有足够的停留时间完成杂质沉降与过滤。箱体的折边处均做了密封压边设计，拼接焊缝采用连续满焊工艺，避免高温气流从拼接缝隙泄漏，适配250Pa额定工作风压下的密封要求，可稳定处理550千卡量级热负荷的高温气流，不会因长期受热出现结构变形或密封失效问题。设计过程中充分考虑钣金加工的工艺性，所有折弯圆角均匹配常规钣金折弯设备的刀具参数，板材下料时预留了焊接收缩余量，避免焊接成型后出现尺寸超差无法对接风道的问题，内部导流板采用可拆卸的螺栓连接结构，可根据现场实际过滤需求调整导流角度，适配不同风速、不同含尘浓度的高温气流处理场景。
